Преобразователи для толщиномера покрытий TT260
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s03453Цену уточните у менеджера
Преобразователи для толщиномера покрытий TT260

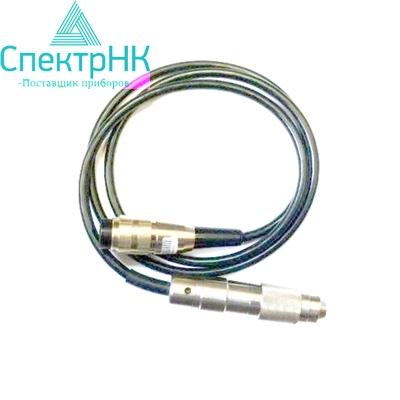

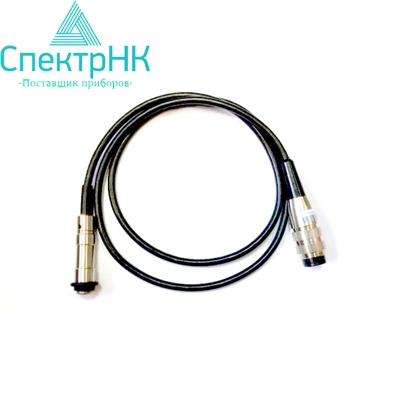

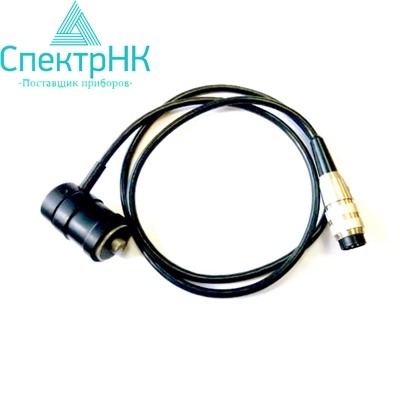

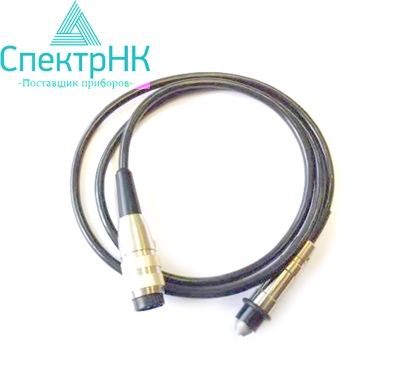

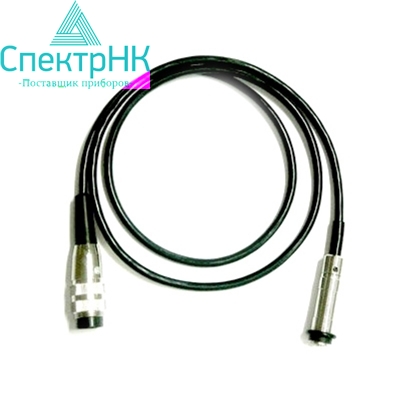

- Прямой датчик F400 для толщиномера TT260, тип F, диапазон 0-400 мкм
- Прямой датчик F1 для толщиномера TT260, тип F, диапазон 0-1250 мкм
- Прямой датчик F10 для толщиномера TT260, тип F, диапазон 0-10мм
- Прямой датчик N1 для толщиномера TT260, тип N, диапазон 0-1250 мкм
- Прямой датчик CN02 для толщиномера TT260, тип N, диапазон 10-200 мкм
Технические характеристики
Модель преобразователя | F400 | F1 | F1/90 | F5 | F10 | |
Принцип работы | Индукционный | |||||
Диапазон измерений (мкм) | 0-400 | 0-1250 | 0-5000 | 0-10000 | ||
Дискретность низкого диапазона (мкм) | 0.1 | 0.1 | 1 | 10 | ||
Погрешность | Калибровка по одной точке (мкм) | ±(3%Н+1) | ±(3%Н+5) | ±(3%Н+10) | ||
Калибровка по двум точкам (мкм) | ±((1-3%)Н+0.7) | ±((1-3%)Н+1) | ±((1-3%)Н+5) | ±((1-3%)Н+10) | ||
Условия измерения | Минимальный радиус кривизны (мм) | выпуклая поверхность 1 | 1.5 | плоская поверхность | 5 | 10 |
Диаметр зоны измерений (мм) | ?3 | ?7 | ?7 | ?20 | ?40 | |
Минимальная толщина основания (мм) | 0.2 | 0.5 | 0.5 | 1 | 2 | |
Модель преобразователя | N400 | N1 | N1/90 | CNO2 | N10 | |
Принцип работы | Вихретоковый | |||||
Диапазон измерений (мкм) | 0-400 (хром на меди 0-40) | 0-1250 | 10-200 | 0-10000 | ||
Дискретность низкого диапазона (мкм) | 0.1 | 0.1 | 1 | 10 | ||
Погрешность | Калибровка по одной точке (мкм) | ±(3%Н+0.7) | ±(3%Н+1.5) | ±(3%Н+1) | ±(3%Н+25) | |
Калибровка по двум точкам (мкм) | ±((1-3%)Н+0.7) | ±((1-3%)Н+1.5) | - | ±((1-3%)Н+10) | ||
Условия измерения | Минимальный радиус кривизны (мм) | выпуклая поверхность 1.5 | 3 | плоская поверхность | только плоская поверхность | 25 |
Диаметр зоны измерений (мм) | ?4 | ?5 | ?5 | ?7 | ?50 | |
Минимальная толщина основания (мм) | 0.3 | 0.3 | 0.5 | без ограничения | 50 мкм по алюминиевой фольге | |
Таблица 1 для выбора преобразователя к толщиномеру покрытий TT 260:
Основание | Покрытие | ||
Немагнитное покрытие из органического материала (краски, лаки, эмали, керамические эмали, пластмассы, анодированные покрытия и т.п.) | |||
Толщина покрытия ? 100 мкм | Толщина покрытия > 100 мкм | ||
Ферромагнитные металлы такие как железо, сталь и т.п. | Диаметр зоны измерений | Преобразователь F1 (0-1250) мкм | Преобразователь F1 (0-1250) мкм (0-5) мм (0-10) мм |
Диаметр зоны измерений | Преобразователь F400 (0-400) мкм | Преобразователь F1 (0-1250) мкм (0-400) мкм | |
Неферромагнитные металлы такие как медь, алюминий, латунь, цинк, олово и т.п. | Диаметр зоны измерений | Преобразователь N1 (0-1250) мкм | Преобразователь N1 (0-1250) мкм (0-10) мм (0-400) мкм |
Диаметр зоны измерений | Преобразователь N1 (0-1250) мкм | Преобразователь N1 (0-1250) мкм (0-400) мкм | |
Таблица 2 для выбора преобразователя к толщиномеру покрытий TT 260:
Основание | Покрытие | ||
Немагнитное металлическое покрытие (хром, цинк, алюминий, медь, олово и т.п.) | |||
Толщина покрытия ? 100 мкм | Толщина покрытия > 100 мкм | ||
Ферромагнитные металлы такие как железо, сталь и т. п. | Диаметр зоны измерений | Преобразователь F1 (0-1250) мкм | Преобразователь F1 (0-1250) мкм |
Диаметр зоны измерений | Преобразователь F400 (0-400) мкм | Преобразователь F1 (0-1250) мкм | |
Неферромагнитные металлы такие как медь, алюминий, латунь, цинк, олово и т. п. | Диаметр зоны измерений | Только для хромового покрытия на меди | - |
Диаметр зоны измерений | - | - | |
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
