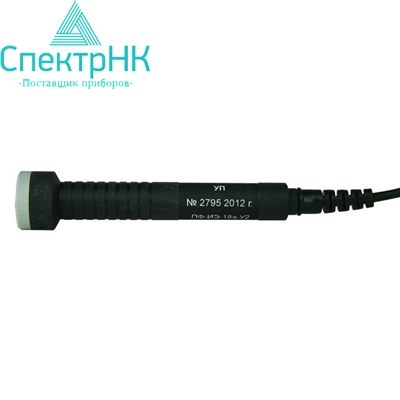

Преобразователь ПФ-ИЭ-18э-У2

  ПX
  Тип преобразователя

     ПФ – Преобразователь фазовый абсолютный.
     ПА – Преобразователь амплитудный абсолютный.
     ПАД – Преобразователь амплитудный дифференциальный.

  YY
  Назначение преобразователя

ОН – Общего Назначения;

Г1 – Г-образный с удлиненной трубкой;

Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;

ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);

Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;

С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;

ПР – проходной;

ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);

Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;

ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).

  ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)

Э – чувствительный элемент Экранированный.

  FF
  Вариант исполнения преобразователя в серии

Fe – ферромагнитные стали и чугуны;

Al – алюминиевые и другие сплавы ? = 8 ? 24 МСм/м;

Ti – титановые сплавы и неферромагнитные стали ? = 0,4 ? 2,5 МСм/м;

Cu – медные сплавы ? = 45 ? 59 МСм/м.

Тип

Диапазон измерения

электропро-водности
 ?, МСм/м

Предел

основной

относительной погрешности

измерения,
%

Диапазон

отстройки от зазора, мм

Минима-льная

толщина

объекта контроля,
мм

Диаметр зоны контроля, мм

Частота типа возбуждения,

кГц

ФД2

(ПФ-ИЭ-6э)

0,5-59

3*

0-0,2

1-5

6

20

ПФ-ИЭАв-6э

7-40

3

0-0,2

0,6-1,5

6

60

ПФ-ИЭ-6э-Ti

0,5-5

3

0-0,2

1-2,3

6

170

ПФ-ИЭ-6э-Br

2-16

3

0-0,2

0,9-2,0

6

60

ПФ-ИЭ-6э-Cu

25-59

3

0-0,2

1,5-2,0

6

7

ПФ-ИЭ-4-Ti

0,5-5

2

0-0,1

0,3-1,0

4

1800

ПФ-ИЭ-4-Br

2-16

2

0-0,1

0,3-0,8

4

1200

ПФ-ИЭ-4-Al

7-40

2

0-0,1

0,3-0,8

4

480

ПФ-ИЭ-4-Cu

25-59

2

0-0,1

0,5-0,8

4

120

ПФ-ИЭ-30-У1

0,01-1

10**

0-0,5

15

30

70

ПФ-ИЭ-18э-У2

0,005-0,1

10***

0-0,5

4

18

3700
