Преобразователь для обнаружения трещин в резьбе ПФ-Р3-0,5х2-Fe с кареткой КСТ-1

Гарантия производителя	Производитель: Константа
Доставка по Казахстану	Артикул: s03338

Цену уточните у менеджера

Запросить КП Консультация

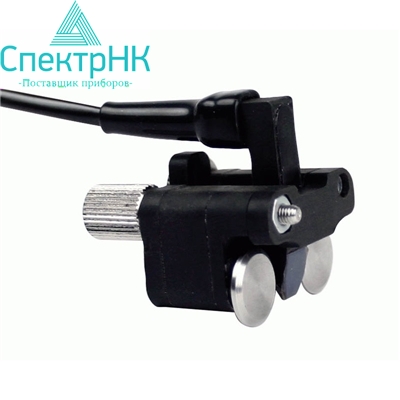

Преобразователь для обнаружения трещин в резьбе ПФ-Р3-0,5х2-Fe с кареткой КСТ-1

Обнаружение и измерение размеров трещин во впадине наружной или внутренней резьбы с шагом от 1 до 2,5 мм.

Каретка с закрепленным на ней преобразователем ставится на резьбу. Полозья каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.

Отличительные особенности:

одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы;
возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки толщиной до 0,2 мм.

Комплект поставки

Преобразователь ПФ-Р3-0,5х2-Fe;
каретка КСТ-1;
паспорт;
упаковка;
дополнительно может быть поставлен запасной преобразователь ПФ-Р3-0,5х2-Fe.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики

Основные технические характеристики

Тип преобразователя и каретки	ПФ-Р5-2х3-Fe с кареткой ККТр-5	ПФ-Р6-1,5х3-Fe с кареткой ККТр-6	ПФ-Р7-7-Fe с кареткой ККЗ-7
Материал контролируемых объектов	сталь ферромагнитная	сталь ферромагнитная	сталь ферромагнитная
Тип контролируемой резьбы	трапецеидальная	трапецеидальная	замковая резьба бурового оборудования с углом профиля 90°
Шаг контролируемой резьбы	5,08 мм	4,233 мм	8,4667 мм
Минимальный диаметр контролируемой наружной резьбы	30 мм	30 мм	36 мм
Минимальный диаметр контролируемой внутренней резьбы	60 мм	60 мм	60 мм
Минимальная длина контролируемой резьбы	30 мм	30 мм	30 мм
Протяженность зоны контроля	3	3	7
Диапазон допускаемого зазора между преобразователем и резьбой	0…0,75 мм	0…0,75 мм	0…0,75 мм
Минимальный обнаруживаемый дефект	0,1 мм	0,1 мм	0,1 мм
Диапазон измерения глубины трещины	0,3…2,0 мм	0,3…2,0 мм	0,3…2,0 мм
Погрешность измерения глубины трещины	15%+0,15 мм	15%+0,15 мм	15%+0,15 мм
Основной контрольный образец	КО-114Н-5,08Тр-3	КО-73Н-4,233Тр-3	КО-83Н-8,4667-3

Тип преобразователя и каретки	ПФ-Р1-0,5х3-Fe с кареткой ККТ-1	ПФ-Р2-0,5х3-Fe с кареткой ККТ-2	ПФ-Р3-0,5х2-Fe с кареткой КСТ-1
Материал контролируемых объектов	сталь ферромагнитная	сталь ферромагнитная	сталь ферромагнитная
Тип контролируемой резьбы	треугольная и треугольная закругленная с углом профиля 60°	треугольная с углом профиля 60°	треугольная с углом профиля 55°, 60°
Шаг контролируемой резьбы	от 1,4 мм до 3,5 мм	от 4 мм до 8 мм	от 1 мм до 2,5 мм
Минимальный диаметр контролируемой наружной резьбы	20 мм	36 мм	15 мм
Минимальный диаметр контролируемой внутренней резьбы	39 мм	53 мм	20 мм
Минимальная длина контролируемой резьбы	10 мм	15 мм	10 мм
Протяженность зоны контроля	3	3	2
Диапазон допускаемого зазора между преобразователем и резьбой	0…0,75 мм	0…0,75 мм	0…0,3 мм
Минимальный обнаруживаемый дефект	0,1 мм	0,1 мм	0,1 мм
Диапазон измерения глубины трещины	0,3…2,0 мм	0,3…2,0 мм	0,3…2,0 мм
Погрешность измерения глубины трещины	15%+0,15 мм	15%+0,15 мм	15%+0,15 мм
Основной контрольный образец	КО-56Н-3Т-3	КО-90Н-4Т-3	КО-20Н-1,5Т-3

Область применения преобразователей и кареток

		ПФ-Р1-0,5х3-Fe с кареткой ККТ-1	ПФ-Р2-0,5х3-Fe с кареткой ККТ-2	ПФ-Р3-0,5х2-Fe с кареткой КСТ-1	ПФ-Р4-1х3-Fe или ПФ-Р4-1х3-SS-NFM с кареткой ККЗ-4
Метрическая резьба ГОСТ 9150-2002 ГОСТ 24705-2004	Шаг резьбы
	От 1 до 2,5 мм			•
	От 2 до 3,5 мм	•
	От 4 до 8 мм		•
Замковая резьба ГОСТ 631-75	Шаг 3,175 мм (треугольная закругленная)	•			•
Замковая резьба ГОСТ 631-75	Шаг 5,08 мм (трапецеидальная)
Замковая резьба ГОСТ 28487-90 ГОСТ 50864-96	Форма профиля I, II, III, IV, V, VI (угол профиля 60°)				•
Замковая резьба ТУ 14-161-219-04 ТУ-1324-001-86528288-2010	З-81, З-83 (угол профиля 90°)
Резьба обсадных и насосно-компрессорных труб ГОС Р 53365-2009, ГОСТ 632-80, ГОСТ 633-80, ГОСТ Р 52203-2004, ГОСТ Р 51906-2002	Шаг (тип) резьбы
	2,54 мм; 3,175 (треугольная закругленная)	•
	4,233 мм (трапецеидальная)
	5,08 мм (трапецеидальная)
Трубопроводная резьба ГОСТ Р 51906-2002	Шаг резьбы
	От 18 до 14 витков на 25,4 мм			•
	От 11,5 до 8 витков на 25,4 мм	•
Трубная дюймовая резьба ГОСТ 6211-80, ГОСТ 6357-81, ГОСТ 611-52	Шаг резьбы от 18 до 14 витков на 25,4 мм			•

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
