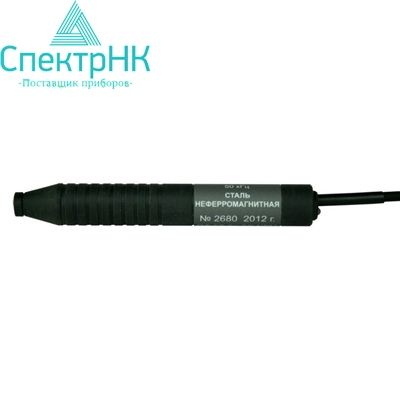

Преобразователь для контроля сварных швов ПФ-ГТ-6э-SS-NFM

  ПX
  Тип преобразователя

     ПФ – Преобразователь фазовый абсолютный.
     ПА – Преобразователь амплитудный абсолютный.
     ПАД – Преобразователь амплитудный дифференциальный.

  YY
  Назначение преобразователя

ОН – Общего Назначения;

Г1 – Г-образный с удлиненной трубкой;

Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;

ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);

Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;

С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;

ПР – проходной;

ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);

Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;

ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).

  ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)

Э – чувствительный элемент Экранированный.

  FF
  Вариант исполнения преобразователя в серии

Fe – ферромагнитные стали и чугуны;

Al – алюминиевые и другие сплавы ? = 8 ? 24 МСм/м;

Ti – титановые сплавы и неферромагнитные стали ? = 0,4 ? 2,5 МСм/м;

Cu – медные сплавы ? = 45 ? 59 МСм/м.

Тип

ПФ-ГТ-6э-SS-NFM

ПФ-ГТ-18э-SS-NFM

Материал контролируемых объектов

сталь нержавеющая неферромагнитная

Максимальная толщина контролируемого шва, Т*

0,5-1,5 мм

0,5-2 мм

Минимальный обнаруживаемый дефект

Глубина 0,5*Т, протяженность 3 мм

Глубина 0,5*Т, протяженность 9 мм

Диаметр зоны контроля

7 мм

20 мм

Диапазон отстройки от зазора, обусловленного наличием на поверхности объекта контроля неровностей, неэлектропроводящего покрытия или загрязнения

0-0,5 мм

0-1,0 мм

Частота тока возбуждения

50 кГц

30 кГц

Габаритные размеры

O15х110

O15х110
