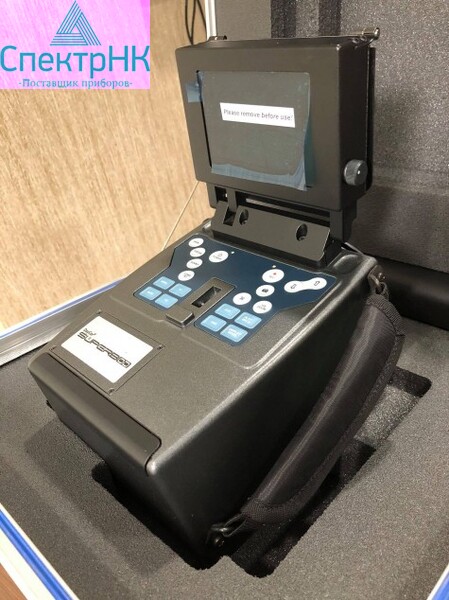

Портативная УФ камера Superb-OD/XD

Гарантия производителя	Производитель: Ofil
Доставка по Казахстану	Артикул: pr01181

Цену уточните у менеджера

Запросить КП Консультация

Ультрафиолетовые камеры для визуализации коронных разрядов

Superb-OD и Superb-XD – это портативные ручные ультрафиолетовые камеры для детектирования коронных и дуговых разрядов при дневном свете. Модели Superb – это прочные, «слепые» к солнцу, биспектральные (УФ – видимый свет) камеры с высокой чувствительностью к поверхностным частичным разрядам, которые выявляются в их устройствах отображения. Любая модель позволяет обнаруживать УФ излучение при полном дневном свете с высоким отношением сигнал-фоновый шум от далеко расположенных и близких источников, и они считаются наиболее удобными и надёжными в эксплуатации средствами контроля.

Камеры Superb используются для неразрушающего контроля (НК), обследования и мониторинга аппаратуры высокого и среднего напряжения. Эти портативные уф-камеры используются сервисными службами в тяжелой промышленности, шахтах, центрах сбора и обработки данных, лабораториях и т.п., там, где необходима оценка ситуации и отсутствие коронных разрядов. Эргономичность конструкции способствует расширению интервалов непрерывного контроля без усталости оператора.

Особенности

Высокая эффективность обнаружения коронных разрядов;
Быстрое масштабирование видеоканала;
Цифровое масштабирование УФ канала;
Автоматическая фокусировка каналов УФ и видео;
Подавление фонового шума;
Встроенная запись видео, снимков и аудио;
Интегрированный складывающийся ЖК-дисплей высокого разрешения 5 дюймов | 6.5 дюйма;
Счетчик событий коронных разрядов;
Удобная поддерживающая накладка для переноски;
Дополнительный многоязычный дисплей.

Преимущества УФ-камер Superb-OD и Superb-XD

ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ К УФ СИГНАЛАМ

Камеры Superb могут обнаруживать УФ излучение коронных разрядов, как минимум, 1 пК с расстояния 10 м, имеют минимальное детектируемое напряжение радиопомех 7.7 дБΜВ (RIV) при 1 МГц и позволяют отображать как сигналы, так и излучающие их источники, обеспечивая точное наложение изображений с индикацией интенсивности коронных разрядов.

ВСТРОЕННЫЕ ФУНКЦИИ ЗАПИСИ И СОХРАНЕНИЯ

Камеры Superb имеют встроенные возможности записи, воспроизведения и сохранения видеоклипов высокого разрешения с голосовыми аннотациями и фотоснимков. Средство сохранения – съемная компактная флэш-карта. Совместимость со стандартами NTSC/PAL.

ТОЧНАЯ ЛОКАЛИЗАЦИЯ КОРОННЫХ РАЗРЯДОВ

Камеры Superb, имеющие первоклассные объективы и мощные возможности масштабирования, позволяют определять точное положение короны на объектах, расположенных на большом и близком расстоянии. Эти возможности и исключительно высокая чувствительность позволяет считать камеры Superb идеальным средством НК воздушных линий передачи и распределения электроэнергии.

ПРОЧНЫЕ И ЛЕГКИЕ КАМЕРЫ

Камеры Superb – это прочные и надежные в эксплуатации системы, пригодные для работы в тяжелых окружающих и погодных условиях. Анатомическая форма накладки для переноски распределяет вес камеры и позволяет работать длительное время без усталости.

ПРОСТОТА РАБОТЫ

Управление работой камер осуществляется с помощью клавиатуры путем прямого доступа к функциям и экранной индикации выбранных функций. Это простая и интуитивно-понятная работа.

ЗАМЕЧАТЕЛЬНАЯ ЭРГОНОМИКА

Камеры Superb имеют уникальный эргономический дизайн, который обеспечивает возможность обследования в течение длительного времени, исключая напряжение рук, глаз и спины. При этом нет необходимости удерживать камеру для ее фиксации.

ТЕХНОЛОГИЯ DAYCOR ВНУТРИ

Superb, основанные на технологии DayCor® – это слепые к солнечному излучению, биспектральные (УФ – видимый свет) камеры, позволяющие работать при полном солнечном свете [зарегистрированный патент EP1112459B1].

ОДИНОЧНАЯ И КОМАНДНАЯ РАБОТА

Цветной ЖКД пропускающего типа с регулируемой яркостью, размером 5 дюймов (модель OD) или 6.5 дюймов (модель XD) является идеальным для обследований вне помещений и совместного использования изображений членами команды. Применение ЖКД жизненно необходимо в опасных зонах.

Технические характеристики

Технические характеристики УФ камера Superb-OD/XD

od	xd	уф камера – оптические характеристики
√	√	Мин. детектируемый разряд	1 пК при 10 м (испытано и сертифицировано RWE: IEC 60270:2000)
√	√	Мин. детектируемое напряжение радиопомех	7.7 дБΜВ (RIV) при 1 МГц на10 м (испытано и сертифицировано RWE: NEMA107-1987)
√	√	Мин. чувствительность к УФ излучению	1.5 x 10-18 ватт/см2
√	√	Срок службы детектора	Без ухудшения качества функционирования
√	√	Фокусировка	Ручная и полная автоматическая для УФ и видимого каналов
√	√	Диапазон фокусировки	От 3 м до бесконечности (0.5 м с объективом для съёмок крупным планом)
√	√	Масштабирование УФ изображения	х2 и х4
√	√	Спектральный диапазон	240-280 нм
		видеокамера – оптические характеристики
√	√	Точность наложения УФ/видео изображения	Девиация < 1 миллирадиана
√	√	Мин. чувствительность к видимому свету	0.1 люкс
√	√	Стандарт видео	NTSC
√	√	Быстрое масштабирование видео	18 оптическое х 12 цифровое, достигается в пределах 1 секунды
		дисплей
√	√	Тип	Цветной ЖКД пропускающего типа с регулируемой яркостью, читаемый присолнечном освещении
450	800	Яркость (единицы измерения кд/м2)	Регулируемая
√	√	Разрешение	640 х 480 пикселей, цветное изображение
5	6.5.	Размер (дюймы)
√	√	Режимы отображения	Комбинированное изображение (УФ и видимое)/только УФ/только видимое
√	√	Вывод видео	NTSC через BNC разъем
		управление и работа
√	√	Способ	С помощью клавиатуры
√	√	Быстрое масштабирование	Непрерывное, макс. достигается в пределах 1 секунды
√	√	Место крепления	Стандартный штатив с резьбой 1/4 дюйма х 20
		связь
√	√	Интерфейс	RS232
		форматы ввода/вывода и средства сохранения
√	√	Формат видео (внутренний)	AVI
√	√	Формат снимков (внутренний)	BMP
√	√	Аудио	Внешний микрофон
√	√	Воспроизведение	Видео и снимки
√	√	Сохранение видео и снимков	Флэш-карта памяти
		физические характеристики и источник питания
√	√	Вес	3.3 кг
√		Размеры (длина х ширина х высота)	23 х 18 х 15 см
	√	Размеры (длина х ширина х высота)	23 х 18 х 16.5 см
√	√	Номинальная потребляемая мощность	12 В постоянного тока, 16 ватт
√	√	Источник питания	Аккумуляторная батарея с 2.5 часами непрерывной работыУниверсальный адаптер переменный/постоянный ток, 12 В
		параметры окружающей среды
√	√	Температура рабочая и хранения	От -20°C до +55°C
√	√	Степень защиты	IP54, сертифицированы
		дополнительное оборудование
√	√	Проставка, дистанционное управление, программа CoronaWise – Corona Management, объектив для съёмок крупным планом, объектив с широким полем зрения
