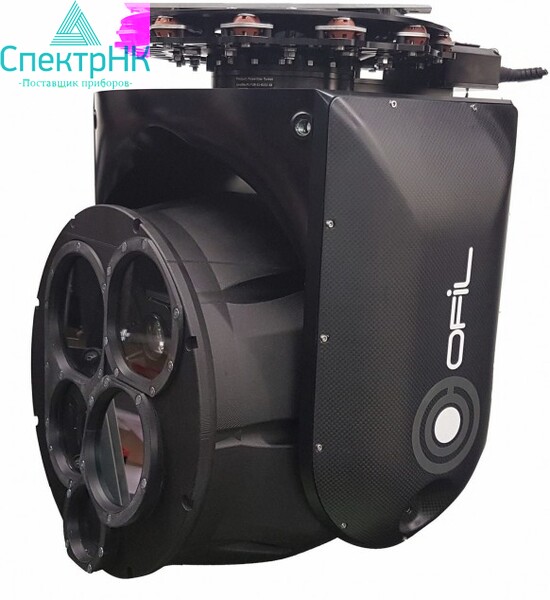

Ofil ROM HD

Гарантия производителя	Производитель: Ofil
Доставка по Казахстану	Артикул: pr01171

Цену уточните у менеджера

Запросить КП Консультация

Мультисенсорная система для обследования ЛЭП и подстанций

Конфигурируемая линейка мультисенсорных систем ROM HD включает 5 датчиков, технологию FOG (оптоволоконный гироскоп) для высокоэффективной гиростабилизации без дрейфа по 4 осям и оптоволоконные технологии для передачи данных без задержек. Идеальный выбор для инспекций на различных вертолетных платформах. Предназначена для обследования ЛЭП и подстанционного оборудования. Находит коронные и дуговые разряды. Если эти разряды вовремя не обнаружить и не устранить причину их появления, они превращаются в пробои и приводят к разрушению изоляции.

Коронный разряд (частичный разряд в воздухе) возникает в местах образования электрических полей высокой напряженности и ионизации воздуха, который преобразуется в плазму. Избыточная излучаемая энергия называется коронным разрядом. Им характерно голубоватое свечение низкой интенсивности, различимое приборами УФ диагностики. Эти разрады указывают на загрязнение или повреждения.

Устанавливается на вертолёты и легкомоторные самолёты

Мощная высокоскоростная система обследования для установки на летательных аппаратах, оборудованная высокочувствительными сенсорами с высоким разрешением (HD – high definition) на гиростабилизированной грузовой платформе. Система ROM соответствует требованиям по стабильности, точности, функциональности и сбору количественных данных. Система обеспечивает возможность выбора сенсоров с высоким разрешением в ультрафиолетовом, инфракрасном и видимом спектральных диапазонах, а также – фотокамеры и лазерного дальномера.

Система ROM HD, разработанная в соответствии с экологическим стандартом RTCA DO 160G (RTCA – Авиационная радиотехническая комиссия) – это прекрасный выбор для воздушного обследования путем дистанционного детектирования повреждений электрических компонентов. Накопленные данные включают в себя показания съемки и радиометрии всех установленных сенсоров с подробными метаданными. Система ROM HD может использоваться для обнаружения возгораний и при некоторых настройках для картирования разливов нефти.

ВЫСОКОСКОРОСТНАЯ УФ ИНСПЕКЦИЯ

Высокая чувствительность к УФ излучению позволяет на расстоянии детектировать и получать изображения коронных разрядов при высокой скорости полёта 100 км/час без размазывания выводимого изображения и без пропуска событий коронных разрядов.

СТАБИЛИЗИРОВАННАЯ ПОЛЕЗНАЯ НАГРУЗКА

Благодаря уникальной конструкции, полезная нагрузка имеет высокоточную 4-осевую стабилизацию на волоконной оптике, гироскопическую и пассивную защиту от вибрации, для обеспечения передачи кристально чистых изображений без шума. Соответствует большинству конструкций авиационного крепления, разрешенных FAA или EASA.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ПОДВЕСКОЙ

Эргономичный пульт управления с встроенным сенсорным экраном высокого разрешения и интуитивно-понятным меню предназначен для управления обоими сенсорами и турелью. Дополнительная ручка настройки и сохраненные предустановленные профили настройки повышают гибкость и скорость управления системой.

ВЫСОКАЯ РАБОТОСПОСОБНОСТЬ

В большинстве практических задач система ROM, благодаря высокой точности, исключительному качеству изображений и невосприимчивости к длинноволновому солнечному отражению, обеспечивает высокие эксплуатационные характеристики. Система изготавливается для конкретных нужд пользователей и может включать в себя различные комбинации методов контроля.

ПРОСТОТА УСТАНОВКИ И НЕБОЛЬШОЙ ВЕС

Подвески с гироскопической стабилизацией имеют лёгкую конструкцию и крышки из композитных материалов. Установка является простой и стандартной.

ЗАПИСЬ И СОХРАНЕНИЕ ВИДЕО

На протяжении полёта видео из сенсоров отображается на мониторе с разделёнными окнами и занесенное в результаты может быть записано и сохранено в портативном запоминающем устройстве. Записи могут включать в себя радиометрические показания: интенсивность короны, температуру в горячих точках, данные GPS, дату и время, давление и влажность. Также могут быть добавлены аудио комментарии и аннотации.

СИСТЕМА УПРАВЛЕНИЯ ДАННЫМИ

Система управления данными предоставляет точную информацию о сканированной сети, в частности, обозначение каждой установки, предыдущие характеристики работоспособности, предыдущие записанные события, неисправности, маршрут и т.п. Данные извлекаются во время полета и отображаются синхронизированными с географическим и/или топографическими картами.

ВНУТРИ ТЕХНОЛОГИЯ DAYCOR®

С технологией DayCor® внутри, УФ камера полностью слепа к солнечному излучению, позволяя работать при любых условиях дневного освещения [зарегистрированный патент EP1112459B1].

Технические характеристики

Технические характеристики Ofil ROM HD

турель системы камер и устройства управления (адаптируются к требованиям заказчиков)
Тип	Четырех 4-х осевая, регулируемая, гиростабилизированная подвеска
Стабилизация	<10 mрад
Вес	Примерно 32.5 кг (зависит от конфигурации)
Требования к электропитанию	20-30 В постоянного тока, 395 Вт (зависит от конфигурации)
Соответствие экологическим нормам	Стандарт RTCA DO 160G
Охват по азимуту \| охват по углу места	Полный 360° непрерывно \| от +9° до -189° (может быть увеличен при заходе на посадку)
Пульт управления подвеской	Один пульт (для установленных на подвеске турели и сенсоров) с встроенным сенсорным экраном 7 дюймов высокого разрешения, дополнительной ручкой настройки и предустановленными профилями настройки
Температура	Хранения: -20°C - 60°CРабочая: -15°C - 40°C
биспектральная камера (УФ – видимый свет) ROM-EYE HD
Мин. детектируемый разряд	1 пК при 15 метрах (DIN EN 60270 (VDE 0340):2001-08)
Мин. детектируемое напряжение радиопомех	3.6 дБΜВ (RIV) при 1 МГц на10 м (NEMA107-1987)
Мин. чувствительность к УФ	1.9 x 10-18 ватт/см2
Поле зрения	По горизонтали: 10° - 1.6° \| по вертикали: 5.6° - 0.9°
Срок службы детектора	Без ухудшения качества функционирования
Фокусировка	Автоматическая фокусировка, от 3 м до бесконечности
Точность наложения УФ/видимого изображения	Менее 1 мрад
Разрешение видео и интерфейс	HD (1280 x 720 пикселей), 60 Гц, HDMI
ик камера (адаптируется к требованиям заказчиков)
Поле зрения	16°x 12°
Размер матрицы детектора	1024 x 768 пикселей
Чувствительность к температуре	Менее 50 мК при 30°C
Спектральный диапазон	7.5-14 мкм
Цифровое масштабирование	Да
Фокусировка	Ручная и автоматическая фокусировка
Диапазон измерения температуры	(-40 ... 1200) °C, дополнительно > 2000 °C
Погрешность показаний температуры	+/-1.5˚C, +/- 1.5% от показаний
видеокамера (адаптируется к требованиям заказчиков)
Датчик изображения (видеосенсор)	1/2.8 Exmor R типа CMOS (КМОП)
Качество изображения	2.13 мегапикселей (PAL, NTSC)
Разрешение	1920 x 1080 пикселей
Объектив	Оптическое масштабирование 30х; f= от 4.3 мм до 129 мм (теле) от F1.6 до F4.7
Цифровое масштабирование	12x (360x с оптическим масштабированием)
Мин. интенсивность освещения	0.1 люкс (выдержка 1/30 с)
Угол наблюдения	От 63.7° ("широкий" конец) до 2.3° ("теле" конец)
фотокамера (адаптируется к требованиям заказчиков)
Детектор	Сенсор Exmore R CMOS
Разрешение	Примерно 42.4 мегапикселя (рабочие), примерно 43.6 (общее)
Объектив	Масштаб 70-200 мм F2.8 GM OSS
Непрерывная съёмка	До 10 кадров в секунду, включая метки GPS
Фокусировка	Быстрая гибридная автоматическая фокусировка (АФ) – АФ с фазовым детектированием / АФ с контрастным детектированием
Фокусное расстояние	70-200 мм
