Телеинспекционная система с кроулером Flexitrax P550c

Промышленная роботизированная система телеинспекции для водопроводных, дренажных и канализационных сетей

Flexitrax P550c – портативная модульная система телеинспекции трубопроводов с роботизированным кроулером. Эта промышленная система телеинспекции применяется для обследования трубопроводов и коллекторов. Контроллер системы flexitrax P550c разработан с учётом требований пользователей, позволяет создавать отчёты об обследованиях легче и эффективнее. Интуитивно-понятные меню и специально задаваемые функциональные кнопки пошагово проведут пользователя по всему процессу съёмки, позволяя оператору быстрее переходить к новой задаче. В комплекте 4 видеокроулера под различные задачи и диаметры труб.

WiFi и шлеш-карта для записи и передачи отснятого материала

Отчетность на выходе соответствует нормам MSCC 3-, 4- или 5, есть встроенная беспроводная связь WiFi, которая позволяют отправлять отчеты через DropBox или по email для коллективного изучения, оставаясь на объекте, либо использовать простое копирование на флэш-карту с помощью любого из трех USB-портов.

Коллеги и/или заказчики могут наблюдать видеоинспекцию в реальном времени в обычном веб-браузере на их локальных, подключенных устройствах, например, на мобильном телефоне или планшете.

Проще в эксплуатации, экономически эффективнее для владельца

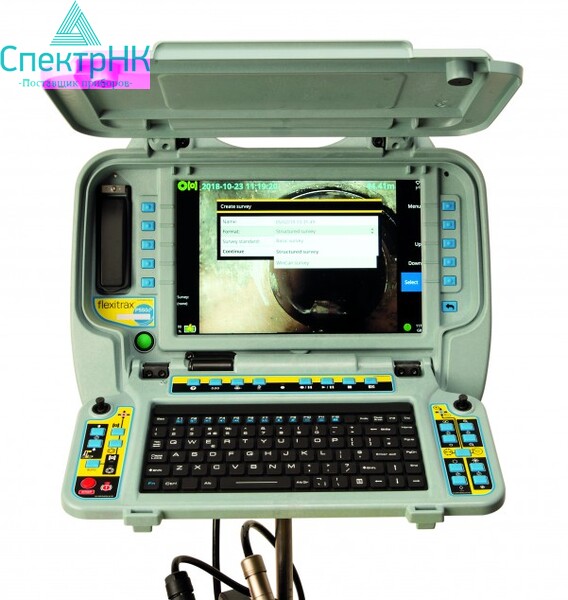

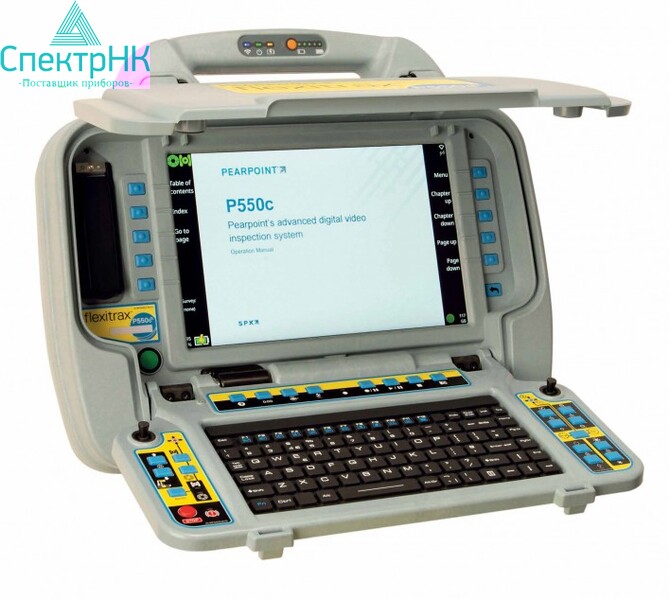

Телеинспекционная система flexitrax P550c имеет интуитивно-понятный графический пользовательский интерфейс, полноразмерную стандартную клавиатуру (доступны региональные раскладки) и возможность выбора меню на 6 различных языках при запуске с соответствующими встроенными инструкциями по эксплуатации. Контекстно-зависимые кнопки типа ATM с обеих сторон дисплея обеспечивают доступ к простым в использовании меню, а 8 дополнительных кнопок – прямое управление наиболее часто используемыми функциями, в частности, Record (запись) и Set Cable Distance (установка начального или нулевого положения проталкиваемого кабеля).

Отличительной особенностью системы flexitrax P550c является дисплей высокого разрешения 1280x800 пикселей для чётких изображений и внутренняя память на 128 Гб для записи видео более 2-х месяцев при обычной эксплуатации¹. Встроенная аккумуляторная батарея и прочный корпус со степенью защиты IP55 – гарантия надёжности и удобства использования в самых сложных условиях.¹ Типичное использование рассматривается как 100 минут записи в день в течение 5 дней в неделю.

Отчётность прямо на объекте

Система телеинспекции flexitrax P550c включает в себя шаблоны отчётов для различных стандартов, в частности, MSCC3, 4 и 5 WRc или ваших собственных. Отчёты доступны для коллективного использования сразу же после завершения обследований трубопровода или коллектора. Имеется опция совместимости² с ПО WinCan, и она может быть заказана одновременно с системой flexitrax P550c, либо позже по мере необходимости.² Может потребоваться отдельная лицензия от WinCan.

Быстрая, интуитивно-понятная телеинспекция

Небольшое время загрузки, 10 контекстно-зависимых кнопок с обеих сторон дисплея и ещё 7 дополнительных кнопок для часто используемых задач. Это позволяет быстро настраивать систему и делает её проще в использовании. Интуитивно-понятные меню без использования сложных комбинаций клавиш клавиатуры, которые необходимо помнить, всё просто и разбито на этапы. Возможность коллективного использования результирующего отчёта заказчиками или в офисе несколькими нажатиями клавиш, позволяя вам быстро перейти к следующей съёмке. Доступны меню на 6 языках и соответствующие раскладки клавиатуры (английском, французском, немецком, испанском, датском и упрощенном китайском), другие языки будут добавляться.

Изготовление системы на заказ в соответствии с вашими требованиями

Модульность и портативность, выбор системных опций, которые соответствуют вашим нуждам, и возможность добавление других устройств:

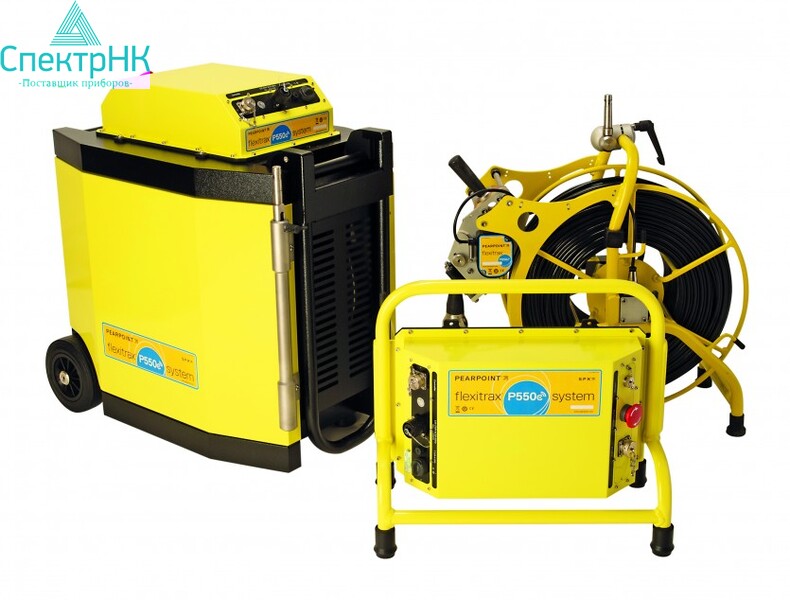

• Выбор любого бюджетного ручного кабельного барабана или более продвинутого моторизованного барабана — каждый с длиной кабеля вплоть до 305 м.

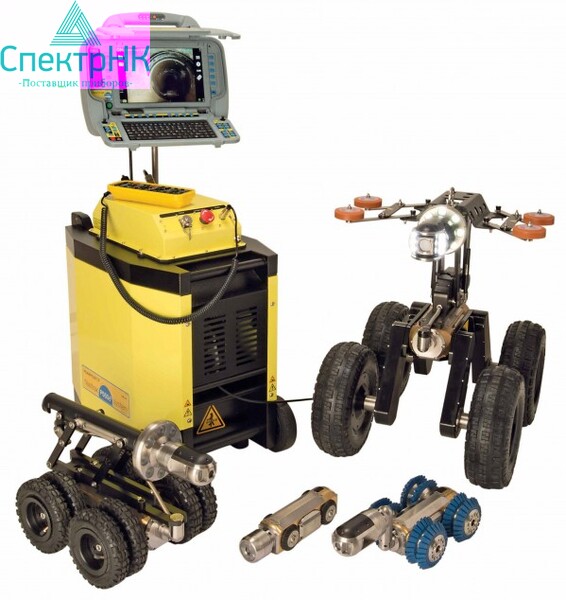

• Выбор из трех взаимозаменяемых камер и из двух мощных кроулеров, которые предназначены для работы в самых сложных подземных условиях.
• Широкий выбор колес, подъемников и шин позволяют адаптировать глубинное оборудование к конкретной трубопроводной сети для съемки, обеспечивая возможность использования камер, монтируемых на кроулерах, для обследования от самых маленьких труб 4 дюйма / 100 мм до самых больших 60 дюймов / 1500 мм.
• Система flexitrax P550c также совместима с проталкиваемыми камерами компании Pearpoint, расширяя возможности видеоконтроля для труб размером 2 дюйма / 50 мм или даже меньше.

Более высокая производительность на объекте контроля

Отчеты, совместимые с MSCC 3, 4 и 5 WRc, и коды классификации состояния интегрированы в контроллер и создаются автоматически. Передавайте файлы с отчетами об обследовании в формате docx, xml или WinCan³ в ваш офис или клиенту напрямую из поля по e-mail или через DropBox (требуется беспроводная точка доступа WiFi). Эти файлы вместе с файлами фото (JPG) и видео (MP4) также могут быть экспортированы на USB-носитель.3 Может потребоваться отдельная лицензия от WinCan.

Простота работы в поле

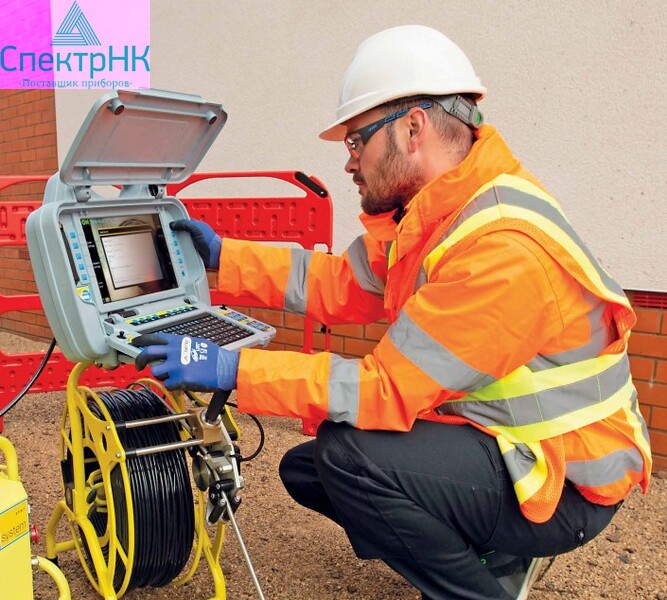

Интуитивно-понятное управление функциями кроулера и камеры с помощью джойстика и специальных органов управления в одно касание обеспечивают простоту работы с системой flexitrax P550c и позволяют управлять барабаном, кроулером, камерой и освещением в любом их сочетании. Командный модуль также предоставляет наглядное, экранное изображение Mimic – экранный инструмент, который показывает, куда смотрит видеокамера, и обеспечивает простой способ управления её движением.

От самых маленьких 4 дюйма/100 мм до самых больших труб 60 дюймов/1500 мм

С помощью широкого спектра совместимого оборудования система flexitrax P550c может выполнять съёмку, используя гибкие проталкиваемые стержни длиной 30 м с 25 мм камерой, центрируемые в трубах большого размера 60 дюймов/1500 мм.

Чёткие, высококачественные изображения

Система flexitrax P550c обеспечивает для кроулеров выбор из трёх камер высокого разрешения (переднего обзора, панорамирование и наклон или панорамирование, наклон и оптическое увеличение 10х), каждая из которых со сверхярким светодиодным белым освещением для использования в трубах из различных материалов. Дополнительный внешний модуль обеспечивает дополнительное освещение в больших или темных трубах, гарантируя ясность обзора. Дисплей высокого разрешения 12.1 дюйма / 307 мм, включенный во все контроллеры систем flexitrax P550c обеспечивает резкие и ясные изображения, повышая надёжность наблюдений.

Прочная конструкция – надёжность там, где она особенно важна

Командный модуль, барабаны и кабельные катушки, разработанные для применения в полевых условиях, обеспечивают надёжную защиту элементов системы и данных съёмки. Кроулеры и камеры могут работать полностью погруженными в воду и являются водостойкими (IP68) вплоть до глубины 100 м.

Простое, быстрое обслуживание и сервис

Система flexitrax P550c разработана для длительной и непрерывной работы и простого технического обслуживания. Операторы могут выполнять большую часть обычных ремонтных работ прямо на объекте, исключая необходимость использования гидравлических испытаний и комплектов для герметизации. Глобальная сервисная сеть компании Pearpoint обеспечивает полное обслуживание и ремонт в короткие сроки.

Легкость транспортировки и использования

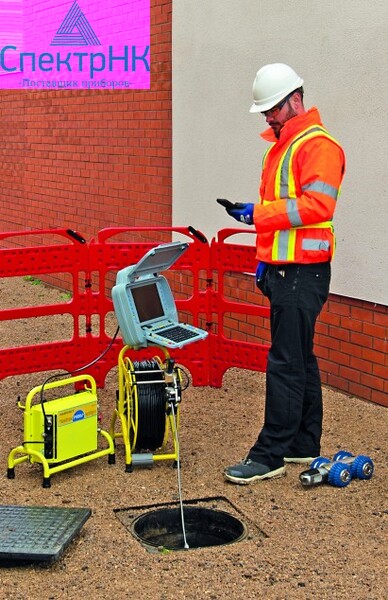

Модульность системы flexitrax P550c расширяет возможности транспортировки. Система может быть установлена в фургон или грузовой автомобиль и легко демонтирована для перемещения на собственных колесах на объекте, используя эргономичную конструкцию типа тележки, что позволяет вам быстро достичь необходимого места доступа без автомобиля. На объекте система может быть быстро и легко настроена и развернута.

Лёгкость использования и транспортировки

Модульность системы flexitrax P550c расширяет возможности транспортировки. Система может быть установлена в фургон или грузовой автомобиль и легко демонтирована для перемещения на собственных колесах на объекте, используя эргономичную конструкцию типа тележки, что позволяет вам быстро достичь необходимого места доступа без автомобиля. На объекте система может быть быстро и легко настроена и развернута.

Возможность установки системы на роботизированные платформы – кроулеры

Компания Pearpoint предоставляет ряд стандартных монтажных комплектов для выполнения установки системы flexitrax P550c на транспортные средства на постоянной или временной основе. Компания Pearpoint также работает вместе с целым рядом утвержденных сборщиков телеинспекций на базе мобильных лабораторий, разработанных конструкционно для этих целей, которые соответствуют требованиям компаний заказчиков. Если вы хотите купить телеинспекционную систему flexitrax P550c, звоните по указанным телефонам или оставьте запрос на сайте.

Технические характеристики
