Трассоискатель RD8100PDL с генератором Tx-10B (iLoc)

Трассоискатель RD8100PDL с генератором Tx-10B (iLoc)

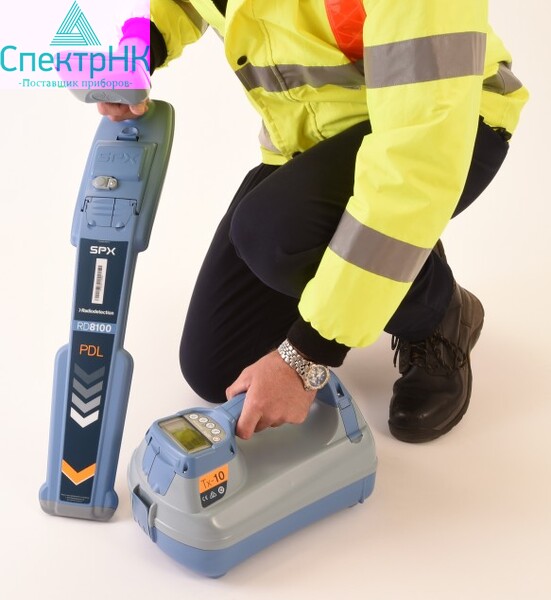

RD8100PDL с генератором Tx-10B (iLoc) - трассоискатель, работающий на 21 частоте, имеет 5 пассивных режимов, силовые фильтры, есть функция поиска повреждений кабелей. Встроенный Bluetooth, ударопрочный и влагонепроницаемый корпус, 5 наземных антенн. Лучшее решение для поиска всех видов коммуникаций в городских условиях. Оснащён самым продвинутым генератором Tx-10B с 36 активными частотами.

Чем отличается новый RD8100 от RD8000:

• Степень защиты корпуса IP65 против IP54;
• 5 программируемых частот для пользователя;
• Дополнительная частота с индикацией направления тока 4096 Гц;
• Новый поисковый режим наведения;
• 5 поисковых антенн против 4;
• Функция Power Filters гармоники промышленной частоты 50 Гц - переключаются кнопкой на локаторе;;
• Одновременное отображение глубины залегания коммуникации и тока;

Первые локаторы труб и с двойной антенной компания Radiodetection представила более 40 лет назад. Radiodetection разработала множество оригинальных технологий, используемых для дистанционного обнаружения подземных коммуникаций. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и Current Direction, которые предупреждают повреждения и аварии, позволяют обезопасить работы по вскрытию грунта.

Трассоискатель RD8100PDL — ваш незаменимый помощник

RD8100 — это новая серия прецизионных локаторов с расширенными характеристиками. Трассоискатель RD8100 создан для людей, чья работа связана с геодезией, ЖКХ, строительством. Облегчает задачу поиска подземных коммуникаций. Всё, что вам нужно — это пройти с локатором по предполагаемой траектории залегания коммуникаций. Моментально обнаруживает любые подземные коммуникации, указывает глубину залегания, выявляет и классифицирует дефекты.

Уникальная комбинация из 5 антенн позволяет вам по собственному усмотрению выбрать оптимальный уровень точности для работы.

Особенности трассоискателя RD8100

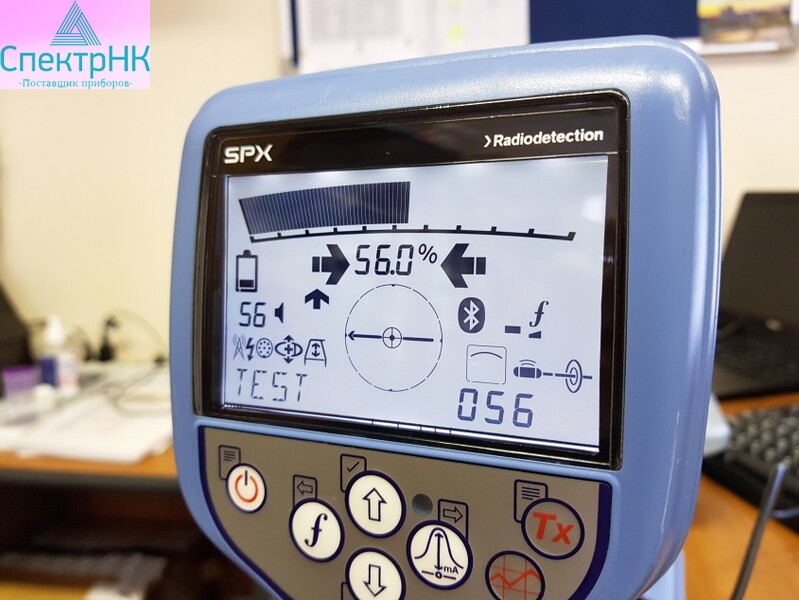

• Высококонтрастный экран обеспечивает высокую четкость даже в условиях яркого солнечного освещения;
• Пользователь может устанавливать до 5 дополнительных частот для адаптации RD8100 к сигналам, имеющимся в вашей сети;
• Вы можете сохранять до 1000 записей данных, отправлять их на смартфон, планшет или ПК по каналу беспроводной связи Bluetooth;
• Генератор с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки позволяет проводить обследования на больших расстояниях;
• Функция определения направления тока (Current Direction) на частоте 4 кГц для локализации и трассировки кабелей с высоким импедансом на больших расстояниях;
• Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации;
• Хорошо видимая, отражающая свет конструкция помогает защитить оператора и оборудование;
• Уровень точности определяется конфигурацией. Пять наземных антенн обеспечивают высокую точность и воспроизведение данных локализации объектов;
• Предназначен для эксплуатации непосредственно на месте проведения работ – IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли;

Расширяйте ваши возможности вместе с RD8100PDL с помощью дополнительных опций

Средства для локации в сложных условиях

1. ОДНОВРЕМЕННОЕ ПОКАЗАНИЕ ГЛУБИНЫ ЗАЛЕГАНИЯ И ТОКАСогласованные измерения глубины залегания и тока обеспечивают уверенность в том, что отслеживается корректная линия;
2. ЗАЩИТА ОТ ДИНАМИЧЕСКОЙ ПЕРЕГРУЗКИФильтрация помех, позволяющая использовать локатор в условиях сильного электрического шума, например, вблизи подстанций или воздушных линий электропередачи;
3. ФУНКЦИЯ SIDESTEP – ИСКЛЮЧЕНИЕ НЕЖЕЛАТЕЛЬНЫХ ПОМЕХНебольшая подстройка частоты, позволяющая осуществлять локацию в зонах, подверженных помехам или там, где одновременно работают несколько операторов;
4. ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ, ОБЕСПЕЧЕННАЯ КОНСТРУКЦИЕЙСовременные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.

Упрощение локации в сложных условиях

В связи с тем, что структура коммуникаций становится сложнее, профессионалы в области локации требуют более мощных инструментов для быстрой и точной идентификации, трассировки кабелей. RD 8100PDL предоставляет вам такую возможность. Пользуйтесь надёжным, которое действительно экономит время и средства на упрощении поиска кабелей, труб и выявлении неисправностей.

ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ТОКА CD (CURRENT DIRECTION)

ТРАССИРОВКА ЛИНИЙ С ВЫСОКИМ ИМПЕДАНСОМ НА ЧАСТОТЕ 4 кГЦ

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ POWER FILTERS (СИЛОВЫЕ ФИЛЬТРЫ) ДЛЯ ТОЧНОЙ ЛОКАЛИЗАЦИИ И ОПРЕДЕЛЕНИЯ РАЗЛИЧИЯ МЕЖДУ СИЛОВЫМИ КАБЕЛЯМИ

БЫСТРОДЕЙСТВИЕ + ТОЧНОСТЬ – ПИКОВЫЙ РЕЖИМ PEAK+

• Добавление режима наведения обеспечивает более быстрое определение положения пика.
• Добавление нулевого режима к пиковому режиму позволяет вам контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.

​

Будьте на шаг впереди

Каждая процедура локации должна удовлетворять постоянно растущим требованиям по времени выполнения, высокому качеству и стоимости работ. Трассоискатель RD8100 разработан с оглядкой на будущее.

​

ФУНКЦИЯ ECERT – ДИСТАНЦИОННАЯ КАЛИБРОВКА БЕЗ ПОТЕРИ ВРЕМЕНИ

Проверка и подтверждение калибровки локатора через интернет, используя пакет программ RD Manager для PC без возврата прибора в сервисный центр. Получайте подтверждение о том, что RD8100 готов к работе, где бы вы ни находились.

ФУНКЦИЯ CALSAFE

Эта функция позволяет выбрать – принудительно выполнять техническое обслуживание локатора или по расписанию, обеспечивая 30-ти дневный срок отключения до того, как время действия сертификата калибровки закончится.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА В ЛЮБОЕ ВРЕМЯ

Локатор RD8100 имеет 2-х летнюю гарантию. Сеть глобальных дилеров и сервисных центров предоставляет полную техническую поддержку и обучение с учетом специфики вашей работы.

ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ

​Современные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.

РАСШИРЕННЫЕ ФУНКЦИИ САМОТЕСТИРОВАНИЯ

Пригодность системы измерения к эксплуатации может быть подтверждена прямо на объекте. При самотестировании в схему локатора подаются соответствующие сигналы, а также проверяются функции дисплея и питания.

Несколько режимов локации под ваши задачи

Получайте больше от вашего RD8100

Адаптируйте трассоискатель к частотам вашей сети

В трассоискатели RD8100 может быть введено до 5 дополнительных частот для адаптации к сигналам, имеющимся в искомых телекоммуникационных сетях. Частоты вашей сети вводятся при помощи программного обеспечения трассоискателя.

Поиск повреждений оболочек кабелей

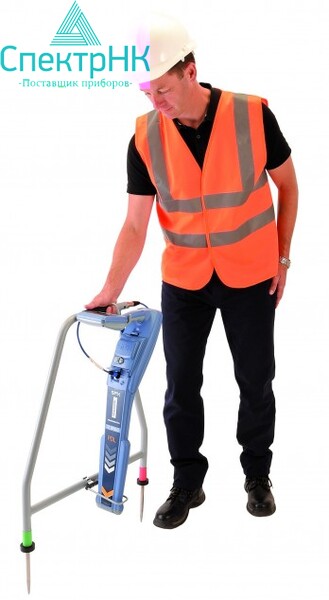

Объединение дополнительного устройства А-рамки с локатором RD8100 для идентификации и определения мест повреждений оболочек кабелей с точностью в пределах 10 см.

Программа RD Manager для ПК

Настройка, калибровка и обновление трассоискателя с помощью компьютера. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.

Пассивный режим направления

Быстрая проверка любой зоны перед проведением работ по вскрытию грунта, используя одновременное детектирование сигналов промышленной частоты и радиосигналов, которые несут подземные кабели или трубы.

Выход генератора 90 В

Более мощный сигнал, подаваемый на искомые линии с высоким импедансом — возможность детектирования коммуникационных линий на большем расстоянии и большей глубине залегания.

Функция мультиметра

Оценка параметров искомой линии, используя генератор – быстрое измерение линейного напряжения, тока и импеданса.

Выбор оптимального режима поиска

Уникальная комбинация из 5 антенн позволяет оператору оптимизировать конфигурацию локатора RD8100 для различных задач. В каждом режиме используется различная комбинация антенн. Основа каждой из антенн, используемых для локации – это специальный, отшлифованный феррит, обеспечивающий точные и надежные измерения.

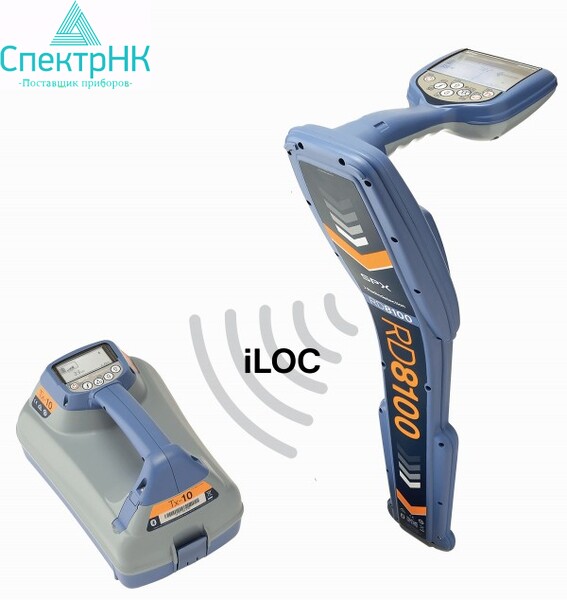

Функция iLOC - дополнительная опция

iLOC – это беспроводная связь Bluetooth с большей дальностью действия между локатором RD8100 и генератором. Позволяет оператору управлять мощностью и частотой сигналов на расстоянии 450 метров, что помогает экономить время на поиски и трудозатраты оператора.

Дополнительные аксессуары к трассоискателю

Большой ассортимент дополнительных принадлежностей компании Radiodetection расширяет возможности трассоискателей RD8100 и генераторов, обеспечивая точную локацию в конкретном применении, как при локализации телефонных кабелей в пучке, так и подводных силовых кабелей.

Программное обеспечение

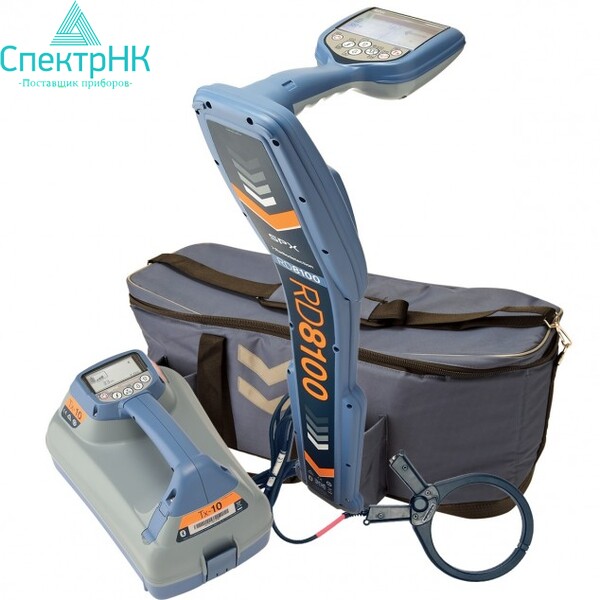

Комплектация

• Локатор RD8100PDL;
• Генератор Tx-10;
• Сумка для переноски;
• Инструкция по эксплуатации на русском языке;
• Штырь заземления;
• Катушка с проводом для заземления;
• Магнит для подключения генератора к металлическим трубам;
• Комплект проводов для прямого подключения генератора зажимами типа «крокодил».

Технические характеристики
