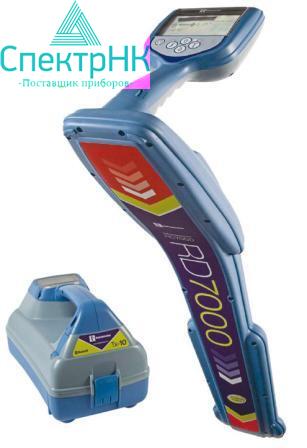

Трассоискатель RD7000+ TL с генератором Tx-10

Быстрая, точная, надежная и воспроизводимая информация о местонахождении любых типов подземных коммуникаций

Локализация отдельных трубопроводов и кабелей в больших подземных сетях становится все более сложной. Эффекты искажения сигнала, обусловленные различными типами почвы и близостью других проводников, приводят к тому, что работа оператора становиться более трудной и отнимающей много времени. В этих условиях наиболее важными требованиями к локатору являются легкость использования, точность и надежность. Локатор RD7000+ компании Radiodetection удовлетворяет всем этим требованиям благодаря ряду инновационных характеристик, которые и обеспечивают точность, надежность и повторяемость измерений.

Новые локаторы серии RD7000+ является усовершенствованными преемниками семейств локаторов RD4000 и RD7000, ставшими промышленным стандартом. Локатор RD7000+ демонстрирует превосходные характеристики при наличии сильных электромагнитных помех.

Эргономика

Локатор RD7000+ сконструирован с учетом эргономики, чтобы получить легкий, энергоэффективный и высоко сбалансированный инструмент. При весе всего лишь 1,9 кг, RD7000+ удобен для использования в течение длительных периодов времени, а тип защиты от воздействия окружающей среды IP54 означает, что он может работать практически при любых окружающих условиях. Как локатор, так и генератор имеют высококонтрастные ЖК-дисплеи с подсветкой, которые обеспечивают пользователю четкое отображение информации при любых условиях освещения. Интуитивно-понятный и быстродействующий интерфейс пользователя, который имеет простые и понятные пиктограммы, подобные, как для локатора, так и генератора, позволяет оператору легко и быстро получить доступ к любой функции приборов.

Centros™

За 30 лет фирма Radiodetection усовершенствовала конструкцию локаторов, получив 50 патентов на программное и аппаратное обеспечение. Результатом этих исследований стала единая разработка, получившая название Centros™. Комплекс программных и аппаратных средств Centros™ объединяет новые и инновационные алгоритмы с отработанным программным обеспечением и высокопроизводительным процессорным ядром. Centros™ улучшает точность и повторяемость измерений и обеспечивает беспрецедентную скорость отклика при измерениях в полевых условиях. Мощная фильтрация сигналов и анализ позволяют выполнять работу непрерывно даже в насыщенных электрическими помехами среде.

eCAL™

Оригинальная методика, предназначенная для прецизионных локаторов компании Radiodetection. eCAL позволяет операторам контролировать первоначальную заводскую калибровку локатора RD7000+, что дает уверенность в том, что локатор функционирует так, как он работал при выпуске с завода-изготовителя, а также позволяет владельцу прибора напечатать сертификат аттестации, исключая необходимость возврата RD7000+ в сервисный центр.

Компас

Это экранное изображение типа компаса позволяет оператору быстро и легко отслеживать искомую линию путем визуальной индикации относительного положения искомого кабеля и локатора. Показывая совмещение искомого кабеля и локатора, компас помогает увеличить точность при измерении глубины.

Защита от динамической перегрузки

Эта функция расширяет возможности локатора RD7000+ в зонах, где другие локаторы не работают, благодаря автоматической фильтрации больших и нежелательных сигналов – таким образом, повышая точность локации искомых труб и кабелей даже в условиях сильного электрического шума, например, вблизи высоковольтных воздушных кабелей.

Пиковый/нулевой режим

Это инструмент для идентификации эффектов искажения поля из-за состояния грунта или близлежащих коммуникаций. Одновременное отображение на дисплее столбиковой диаграммы для пикового отклика и линейных стрелок для нулевого режима позволяет быстро оценить состояние локализации.

Генераторы

В серии из трех генераторов 'Tx' с выхо

дной мощностью 1, 5 или 10 Вт реализована запатентованная конструкция системы, размещенная в прочном кейсе, пригодном для использования практически в любых условиях окружающей среды (степень защиты IP54). Величина выходного сигнала при прямом подключении и частота вплоть до 200 кГц при индукционной связи задаются программным путем. Каждый из указанных генераторов выдает одинаковый ток в полном спектре частот и имеет высоковольтн

ый режим для условий с высоким импедансом.

RD7000TL+

Большие жгуты кабельных пар требуют специализированного поискового оборудования для локации выбранного сигнала.

Отслеживание многожильных хорошо изолированных медных и оптоволоконных кабелей является довольно трудной задачей. Локатор RD7000TL+ имеет дополнительные высокие частоты, обеспечивающие возможность точного определения положения кабелей с высоким импедансом и помогающие справиться с этой проблемой.

Большинство коммунальных телекоммуникационных кабелей не заземлены, но экранированы; использование высоких частот обеспечивает возможность трассировки, исключая необходимость заземления соединений. После того, как нужный трубопровод или кабель локализованы, оператор может точно определить любые дефекты оболочки кабеля с точностью в пределах 10 см, используя режим поиска повреждений на частоте 8 кГц с А-рамкой фирмы Radiodetection.

Локатор RD7000TL+ имеет, как пиковый, так и нулевой режим, а также объединенный пиковый/нулевой режим, который позволяет идентифицировать искажения сигнала/"нуля" благодаря одновременному отображению пикового и нулевого откликов.

Функции "Компас" и "Защита от динамической перегрузки", являющиеся стандартными характеристиками локатора RD7000TL, помогают выполнять локацию кабелей и труб даже в условиях высоких электрических помех, а дополнительные три частоты зондов-генераторов еще больше расширяют возможности этих локаторов.

Гарантия на прибор - 2 года!

Программное обеспечение

Комплектация

• Локатор;
• Генератор TX-10;
• Сумка для переноски;
• Инструкция по эксплуатации на русском языке;
• Штырь заземления;
• Катушка с проводом для заземления;
• Магнит для подключения генератора к металлическим трубам;
• Комплект проводов для прямого подключения генератора зажимами типа «крокодил».

Технические характеристики
