Трассоискатель кабелей BAUR CL 20

Трассоискатель кабелей BAUR CL 20
  • Трассоискатель кабелей BAUR CL 20

Гарантия производителя

Производитель: Baur

Доставка по Казахстану

Артикул: pr00967

Цену уточните у менеджера

Запросить КП Консультация

Простая трассировка и определение глубины

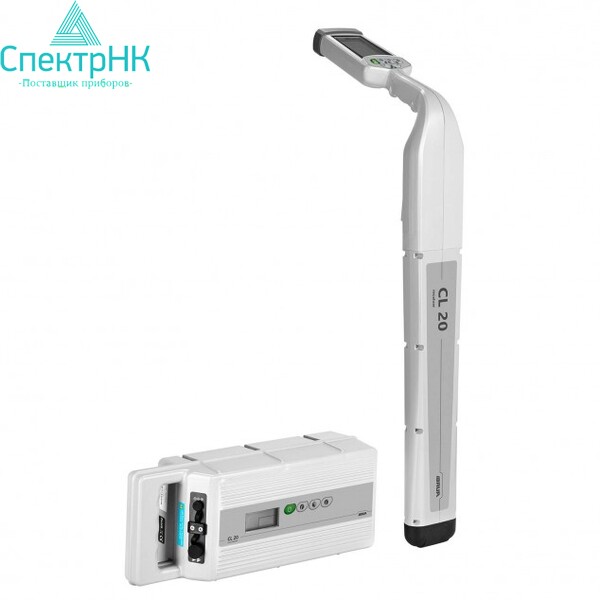

Двухкомпонентный трассоискатель (кабелеискатель) BAUR CL 20 точно определяет трассу кабельных линий и глубину их залегания. Он обнаруживает подземные кабели и подходит для работы как с длинными, так и с короткими линиями.

BAUR CL 20 измеряет глубину проводника одним нажатием кнопки

Значение выводится в сантиметрах, максимальная глубина — 4,5 метра.

Трассоискатель поддерживает индуктивный метод, прямое подключение к кабелю и пассивный режим. При массе 1,9 кг прибор удобен в работе и рассчитан на полевые условия. Различные режимы поиска, широкий диапазон частот и высокая мощность делают его эффективным при трассировке протяжённых кабельных сетей, многократно заземленных линий, телефонных кабелей и сетей кабельного телевидения.

BAUR CL 20 определяет местоположение и глубину залегания электрических кабелей, металлических газовых и водопроводных труб. Кроме того, прибор выявляет повреждения оболочки электрических кабелей.

Находит следующие типы кабелей:

  • электрические кабели
  • металлические газовые и водопроводные трубы
  • телефонные кабели
  • волоконно-оптические кабели с дополнительным проводом или металлическим экраном
  • трассоискатель с А-рамкой (GRP) локализует места повреждения оболочки кабелей

Основные особенности

Большой выбор частот

Использование различных активных и пассивных частот для разных условий локализации, включая одновременную работу на двух частотах.

Передатчик высокой мощности

Мощный передатчик 10 Вт для гальванического подключения и индуктивного наведения сигнала. Автоматическая корректировка импеданса увеличивает диапазон действия при минимальном энергопотреблении.

Разные методы трассировки

Поддержка методов максимум, точный максимум и минимум с индикацией «право‑лево» для более точной навигации по трассе.

Расширенные функции трассировки

  • Поиск с использованием радиочастот (RF) и систем катодной защиты (CP)
  • Точная локализация места повреждений кабеля с утечкой на землю и повреждений кабельной оболочки с помощью А-образной рамы STAFF (опция)
  • Идентификация кабелей с помощью поисковой катушки (опция)

Полный набор индикаторов

  • Визуальное и звуковое отображение уровня сигнала с непрерывной индикацией абсолютного значения. Приёмник фиксирует участки с максимальным сигналом и выявляет утечки в грунт при повреждении или дефекте оболочки кабеля
  • Непрерывное измерение глубины залегания и тока проводника помогает идентифицировать нужный проводник и особенно полезно при работе с системами катодной защиты с дефектами заземления

Удобство в работе

  • Эргономичный дизайн
  • Легкая эксплуатация
  • Высококонтрастный ЖК-дисплей с подсветкой
  • Долговечный литий-ионный аккумулятор для непрерывной работы в течение 30 часов

Работа на высоких и низких частотах

Приёмник трассоискателя работает в широком диапазоне частот, что даёт возможность подобрать режим под конкретные условия работы. Каждая частота имеет свои особенности, а комбинация низких и высоких частот даёт дополнительную информацию при трассировке. Обычно обследование начинают с низкой частоты. Если сигнал становится слабым или исчезает, переключаются на высокую частоту.

Низкие частоты

Работа BAUR CL 20 на низких частотах с высокой выходной мощностью передатчика применяется в условиях многоточечных подземных коммуникаций. Низкие частоты снижают влияние соседних кабелей и труб и увеличивают дальность трассировки. Сигнал распространяется по протяжённым и многократно заземлённым проводящим системам, что важно для распределительных электрических подстанций, водопроводных труб с непрерывным заземлением, экранированных телефонных кабелей, газопроводов с катодной защитой и сетей кабельного телевидения. При этом на низких частотах сигнал слабо проходит через разъединённые соединители экранов или изолированные фитинги.

Высокие частоты

Сигналы высокой частоты создают надёжную индуктивную связь для прохождения оборванных или повреждённых участков кабеля без прямого подключения. Высокие частоты точнее выявляют резкие изгибы кабелей и труб, а также упрощают работу с разъединёнными экранами или заземлениями. При индуктивной локализации высокочастотный сигнал сосредоточен ближе к поверхности, поэтому глубина действия меньше, диапазон локации ограничен, а влияние соседних линий выше. При работе на высоких частотах генератор требуется чаще перемещать.

Применение

BAUR CL 20 используют для определения местоположения подземных коммуникаций (кабелей низкого напряжения, электрических кабелей, телевизионных кабельных линий, телефонных кабелей, волоконно-оптических кабелей с металлическим проводом или экраном, газопроводов, водопроводных труб, оптоволоконных кабелей с вспомогательной жилой или металлическим экраном, поиска эксплуатируемых кабелей, определения мест повреждений кабельной оболочки в сочетании с зондом для локализации дефектов кабельной оболочки GRP).

Комплектация

Стандартная

  • Приемник, включая литий-ионный аккумулятор
  • Передатчик, включая литий-ионный аккумулятор
  • Соединительный кабель, 3 м, с соединительными зажимами
  • Поисковый зонд
  • Зарядное устройство 100–240 В пер. тока
  • Зарядное устройство от автомобиля, 12 В
  • Сумка для приемника и передатчика
  • Руководство по эксплуатации

Дополнительные принадлежности и опции

  • Индуктивный соединитель сигнала (жесткий), прибл. 100 мм, 8–82 кГц
  • Индуктивный соединитель сигнала (жесткий), прибл. 150 мм, 8–82 кГц
  • А-образная рама STAFF для определения места повреждения кабельной оболочки
  • Наушники
  • Поисковая катушка

Технические характеристики

Технические характеристики Трассоискатель кабелей BAUR CL 20

Передатчик

Рабочие частоты200 Гц, 273 Гц, 480 Гц, 491 Гц, 512 Гц, 577 Гц, 640 Гц, 815 Гц, 982 Гц, 1 кГц, 2 кГц, 4 кГц, 8 кГц, 8,440 кГц, 9,820 кГц, 10 кГц, 29 кГц, 33 кГц, 65 кГц, 82 кГц, 83 кГц, 93 кГц, 131 кГц
Согласование нагрузки5–25000 Ом (автоматич.)
Выходная мощность10 уровней мощностиНизкий и средний диапазон частот: 0,2–10 ВтВысокий диапазон частот (выше 44 кГц): 0,2–1 Вт
Индикация дисплеяОтносительное сопротивление, напряжение, ток, уровень мощности, рабочая частота, уровень заряда аккумулятора
Тип аккумулятора10,8 В, 7,8 Ач, 84,24 Втч литий-ионный аккумулятор
Продолжительность работы от аккумулятораНепрерывный режим: 8–20 ч (в зависимости от нагрузки, рабочей частоты и уровня мощности)Кратковременный режим: 40–60 ч
Габариты (Ш × В × Г)Прибл. 410 × 160 × 150 мм
Масса2,7 кг
Степень защитыIP65

Приемник

Рабочие частотыАктивные: 200 Гц, 273 Гц, 480 Гц, 491 Гц, 512 Гц, 577 Гц, 640 Гц, 815 Гц, 982 Гц, 1 кГц, 2 кГц, 4 кГц, 8 кГц, 8,440 кГц, 9,820 кГц, 10 кГц, 29 кГц, 33 кГц, 65 кГц, 82 кГц, 83 кГц, 93 кГц, 131 кГцПассивные: 50 Гц, 150 Гц, 250 Гц, 350 Гц, 450 Гц, 60 Гц, 180 Гц, 300 Гц, 420 Гц, 540 Гц, радиочастота, катодная защита (CP) 50 и 60 Гц
МетодыМетод максимума; метод точного максимума; метод минимума; индикация «право-лево»; сочетание индикации «право-лево» с методом точного максимума, методом максимума или методом минимума
Индикация дисплеяАбсолютный и относительный уровень сигнала, уровень заряда аккумулятора, глубина залегания, относительная сила тока, ориентировка трассы, стрелки направления, метод
Звуковой сигналРегулируемая высота тона (3 шага), функция отключения звука
Регулировка усиленияИндикация «право-лево»: автоматический методВсе прочие методы: ручные (автоматическое центрирование полосового индикатора)
Уровень сигналаОтносительный: Полосовой ЖК-индикаторАбсолютный: 0–999
Динамический диапазон126 дБ
Измерение глубины0,02–15 м
Тип аккумулятора10,8 В, 5,2 Ач, 56,16 Втч, литий-ионный аккумулятор
Продолжительность работы от аккумулятораНепрерывный режим: прибл. 30 чКратковременный режим: прибл. 82 ч
Габариты (Ш × В)Прибл. 770 × 240 мм
Масса1,9 кг
Степень защитыIP65 (с закрытой крышкой)

Общие характеристики

Безопасность и ЭМССоответствует директиве ЕС (знак "СЕ") по низковольтному оборудованию (2014/35/ЕС) и директиве ЕС по электромагнитной совместимости (2014/30/ЕС)
Температура окружающей среды (рабочая)от -20 до +55 °C
Температура храненияот -20 до +55 °C
Зарядное устройство100–240 В, 50/60 Гц, макс. 0,35 А
