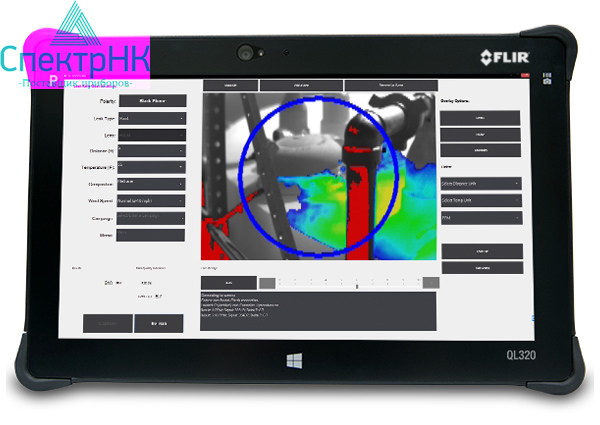

Система FLIR QL320

Гарантия производителя	Производитель: FLIR
Доставка по Казахстану	Артикул: pr00893

Цену уточните у менеджера

Запросить КП Консультация

Система количественной оценки утечек газа (qOGI) для тепловизоров FLIR

FLIR QL320 - это система количественной оценки утечек газа (qOGI) для тепловизоров FLIR GF620, GFx320, GF320, измеряет скорость утечки метана и других углеводородов, устраняя необходимость во вторичном отборе проб с использованием анализатора токсичных паров. QL320 не требует тесного контакта с газом для измерения интенсивности выбросов, это полностью безопасное решение для количественной оценки трудноизмеримых утечек газа. Функции системы QL320: скрининг разницы температур, построение цветных профилей распределения концентрации газа и 10-секундной скользящей средней скорости утечки, накладываемой непосредственно на статический снимок изображения.

Количественная оценка утечек газа

Количественное определение утечек газа традиционно предусматривает отключение отдельных участков газопровода, на практике это не всегда возможно. Камера с оптической визуализацией газов FLIR с системой QL320 выдает результаты в полевых условиях за секунды. Просто подключаете планшет с системой к камерам FLIR GF620, GFx320 и FLIR GF320.QL320 синхронизируется с несколькими оптическими устройствами и диапазонами температур, может использоваться для постобработки видео. FLIR QL320 позволяет гибко настраивать концентрацию газовой смеси технологического потока. Результаты измерений вы получаете здесь и сейчас за считанные секунды — визуализация утечек на экране тепловизора, расчёты на планшете.

С помощью FLIR QL320 можно определить массовую утечку (г/ч, фунт/ч, т/ч), объёмную утечку (куб.см./мин., л/мин. или станд. куб. фут/ч) или концентрацию (ppm-m) для большинства углеводородных газов. Измерение размера летучих выбросов с безопасных расстояний до 30 метров. Выделение газовых шлейфов с построением цветового профиля распределения концентрации для улучшения видимости и облегчения обнаружения.

Основные характеристики

Выполняет количественную оценку массовой, объёмной или концентрационной скорости утечки;
Разработан специально для использования с камерами FLIR OGI;
Включает подсветку шлейфа, скрининг разницы температур;
Прочный планшет с сенсорным экраном с возможностью чтения при солнечном свете;
Не требуется модификаций камеры или дополнительных аксессуаров;
Накладывает 10-секундную скользящую среднюю скорость утечки непосредственно на снимок изображения.

Прочная конструкция для промышленных сред

Защищённый планшетный компьютер может использоваться на газовых месторождениях, нефтеперерабатывающих предприятиях и других промышленных установках.

Входящий в комплект планшет с сенсорным экраном является пыле — и водонепроницаемым (имеет сертификат соответствия классу IP65);
Дисплей обеспечивает высокую контрастность для удобства чтения даже в условиях яркого освещения;
Результаты в режиме реального времени можно получить, привязав систему FLIR QL320 непосредственно к камере OGI;
Ретроспективный анализ можно легко выполнить в Q-режиме (режим при отсутствии подключения).

Определение утечек газа при помощи камер ОВГ: вопросы и ответы

Как факторы окружающей среды повлияют на мои измерения?

Температура дельты (ΔT) — самый большой фактор влияния на точность кОВГ. Между температурой окружающей среды вблизи газового шлейфа и фоном должен существовать достаточный перепад температур. При съёмке видео с помощью тепловизионной камеры ОВГ, установленной на штатив, пользователям QL320 необходимо обеспечить максимально возможное значение ΔT. Разница температур окружающего воздуха вблизи утечки газа и видимой температуры фона на изображении должна составлять, как минимум, 2°C. Большинство ветровых условий не будут отрицательно влиять на точность кОВГ. При отсутствии ветра утечка газа может ненадёжно протекать в одном направлении, что приведет к «скоплению» газа. И наоборот, сильный ветер создаёт проблемы, поскольку ветер быстро отводит газ от точки выброса. При этом большинство утечек газа попадает в допустимый диапазон скорости ветра или происходит в экранированном или частично экранированном месте. Ветер указывается в системе FLIR QL320 в виде трёх уровней (спокойный, нормальный и высокий). Результат более стабилен при высоких скоростях ветра (когда не происходит образования пула газового шлейфа). Точность в пределах 30-40 процентов. Влажность не влияет на измерительные возможности системы.

Какой минимальный размер утечки можно измерить с помощью FLIR QL320?

Минимальный размер утечки, который можно определить количественно, зависит от ΔT (между температурой окружающей среды вблизи газа и фоном), соединения, которое визуализируете, а также скорости ветра. Система FLIR QL320 продемонстрировала способность количественно определять утечку пропана до 100 куб. см/мин и утечку метана до 300 куб. см/мин при ΔT 5 ° C и умеренной скорости ветра. Общее правило: если видите утечку в нормальном режиме, то система сможет её количественно оценить. Если для того, чтобы увидеть утечку, необходимо использовать высокочувствительный режим, FLIR QL320 может испытывать затруднение в определении количественной оценки. Для максимальной скорости утечки текущая модель калибруется пропаном от 0,1 л/мин до 30 л/мин. Возможно безопасно расширить этот диапазон до 2-х или 3-х раз, или 100 куб. см/мин до 100 л/мин (для пропана). Для метана возможно коррелировать границы при 300 куб. см/мин до 300 л/мин.

Как работать в опасном месте где нет возможности установить камеру?

Режим Q-Mode — новая функция доступная для FLIR QL320. Режим Q изначально разработан для использования с камерой FLIR GFx320, предназначенной специально для работы в опасных зонах класса 1, дивизион 2-й, когда камера не установлена к FLIR QL320. Режим Q-Mode позволяет сохранять видеопоследовательности утечек непосредственно на SD-карту камеры, а затем обрабатывать их в FLIR QL320 вдали от опасной зоны.

Есть ли ограничения по использованию метода количественной оценки утечек газа?

Метод кОВГ предназначен для точечных замеров. Большие диффузные выбросы, такие как выбросы из пруда-накопителя или большого уплотнения резервуара, могут труднее поддаваться количественной оценке с помощью этого метода. Очень большие утечки и очень высокие скорости выхода могут быть недооценены. Высокая скорость утечки может привести к некоторому насыщению изображения, что приведёт к занижению скорости утечки. При высоких скоростях выхода, возможно, что шлейф не будет двигаться достаточно сильно, чтобы увидеть фон за шлейфом (необходимый для вычисления ΔT).

Количественная оптическая визуализация газа (кОВГ) эффективна, точна и удобна. Её достоинства очевидны, а технологические возможности постоянно совершенствуются. В дополнение к преимуществам с точки зрения безопасности по сравнению с альтернативными методами количественной оценки газа, кОВГ обеспечивает экономическую эффективность в качестве дополнения к существующим камерам ОВГ и позиционирует нефтегазовых лидеров как сторонников, разделяющих взгляды экологического движения.

Технические характеристики

Технические характеристики Система FLIR QL320

Система FLIR QL320
Совместимые камеры FLIR	GF620, FLIR GFx320, FLIR GF320
Обнаруживаемые газы	Метан, пропан, большинство углеводородов* *Перечень из 400 доступных для обнаружения газов см. на сайте
Режимы измерения	Массовая скорость утечки (г/ч, фунт/ч или т/ч), объемная скорость утечки (куб. см/мин, л/мин или станд. куб. фут/ч) или концентрация (ppm-m)
Инструменты измерения	Скрининг разницы температур (Δ), подсветка шлейфа, построение цветного профиля распределения концентрации газа, поддержка Q-режима для количественной оценки без подключения
Режимы изображения	Одиночный снимок изображения с цветовым шлейфом и количественным результатом
Аппаратное обеспечение
Планшет	Durabook R11
Дисплей	Дисплей 11,6” FHD DynaVue ® с возможностью чтения при солнечном свете, 500 нит
Сенсорный экран	Усиленный сенсорный экран; пленка устойчивая к царапинам и сколам
Ввод	Экранная клавиатура; 6 кнопок (1 программируемая пользователем)
Окружающая среда	ANSI/ISA 12.12.01-2000 (класс I, подкласс 2) Класс защиты от проникновения IP 65
Длительная прочность	Сертифицирован в соответствии с MIL-STD 810G, шасси из алюминиевомагниевого сплава. Рассчитан на падение с высоты 1,22 м (4 фута)
Интерфейсы ввода/вывода	Устройство для чтения SD-карт (microSDXC), USB 3.0 (тип A) x 2
Связь	Bluetooth V 5.0, широкополосное мобильное соединение 4G LTE
Питание	Адаптер переменного тока 100-240 В, 50-60 Гц, 65 Вт
Батарея	Литий-ионная батарея, 11,1 В; 3950 мАч, 8 часов
Размеры (Д × Ш × В)	298,5 × 192,0 × 20,0 мм (11,75 × 7,56 × 0,79 дюйма)
Вес	1238,3 грамма (2,73 фунта)
Расчеты коэффициентов отклика	Точность количественной оценки, выполняемой системой QL320 для конкретного газового соединения, зависит от того, насколько камера чувствительна к этому газу. Она может быть выполнена относительно эталонного соединения с использованием результирующего значения, называемого коэффициентом отклика (RF). Например, допустим, значение RF для бензола составляет 0,755 по отношению к пропану (значение для пропана = 1,000). Это означает, что когда камера FLIR OGI визуализирует бензол, плотность изображения будет составлять 75% от плотности изображения пропана. Значение RF ниже 1,0 будет означать потенциально менее плотное изображение, в то время как значение RF выше 1,0 означает более плотное изображение (например, значение RF 1,75 означает, что изображение на 75% плотнее).
