Аэродверь Retrotec QMG

Аэродверь Retrotec QMG нагнетает в помещение огромный поток воздуха тремя вентиляторами модели 3300SR, которого достаточно для определения воздухопроницаемости строительных конструкций коммерческих объектов: больших зданий, крупных складов, офисных и торговых центров. Для испытаний коттеджей и квартир можно использовать вентиляторы по отдельности. Производительность их внушительна: по 14000 м3/час каждый. С этой уникальной системой тестирования зданий на воздухопроницаемость у вас нет ограничений по размеру обследуемого объекта. Вы сможете выполнить любой тест для ваших заказчиков. Аэродверью QMG был успешно выполнен самый большой в Европе тест на воздухопроницаемость — обследован склад Amazon объемом 1142000 м³.

Отличительные особенности Retrotec QMG

• Система QMG обеспечивает огромный поток воздуха 42000 м /ч, достаточный для тестированиябольших складов и торговых центров
• Эта, специально созданная для этих целей, система используется для тестирования больших объектов чаще комбинированных систем
• Для меньших зданий используйте вентиляторы по-отдельности
• Объемный расход воздуха от 65 м³/час до 42 000 м³/час
• Измерение перепада давлений до 1150 Па
• Погрешность измерения расхода воздуха не более 5%
• Погрешность измерения перепада давлений не более 2%
• Максимальная потребляемая мощность 7200 Вт
• Температура эксплуатации от 0°С до 50°С
• Масса всего комплекта не более 60 кг
• Срок службы не менее 10 лет

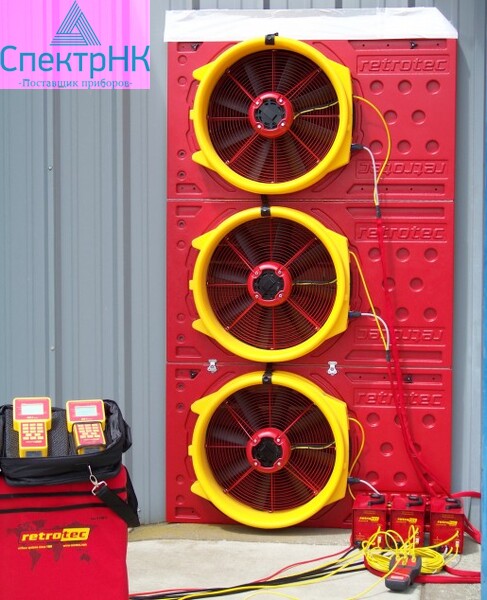

Система QMG состоит из трех вентиляторов повышенной мощности серии 3000, которые могут работать целый день на любой скорости без перегревания.Жесткая складная дверная панель с настраиваемым размером позволяет установить все три вентилятора практически в любой дверной проем, и может быть собрана и разобрана в считанные минуты.

При рассмотрении преимущества тепловизионного обследования с гарантированным перепадом давления, используя системы измерения воздухопроницаемости Retrotek и тепловизионные системы FLIR, прежде всего обращают внимание на факторы, которые мешают сделать качественное тепловизионное обследование, т.е. неопределённость перепада давления в естественных условиях.

Тестирование на воздухопроницаемость с помощью QMG

Вентиляторы 3300SR мощностью 14 000 м³/час каждый, устанавливаются в модульную плстиковую дверную панель. На время испытаний она устанавливается в один из дверных проемов здания. Два манометра DM-2 измеряют перепады давления и вычисляют расход воздуха вентиляторами. Управлять процессом тестирования вы можете в ручном режиме и режиме «круиз контроль», есть полностью автоматический режим управления с компьютера при помощи программного обеспечения FanTestic Pro.

Одной установкой QMG вы можете протестировать:

• при n₅₀ = 0,6 помещения объемом до 70 000 м³
• при n₅₀ = 2,0 помещения объемом до 21 000 м³
• при n₅₀ = 4,0 помещения объемом до 10 500 м³

Регламент обследования зданий на воздухопроницаемость и протокол по итогам контроля соответствуют требованиям ГОСТ 31167-2009 Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях.

Комплектация системы QMG:

• Комплект цифрового микроманометра DM-2A (3 шт.)
• Комплект вентилятора 3300 измерительный с цифровым выходом (3 шт.)
• Комплект модульных панелей в чехле
• Крышка на вентилятор 3300 (3 шт.)
• ПО MultiFan Testic
• Жёсткий ящик для 3-ёх вентиляторов 3300
