Влагомер Panametrics HygroPro

Влагомер с датчиком на основе оксида алюминия

Измерительный преобразователь влажности HygroPro представляет собой безопасную, компактную систему измерения влажности с питанием по токовой петле, предназначенную для использования в жёстких промышленных условиях. Все электронные компоненты прибора помещены в IP67/Тип 4X корпус. HygroPro идеально подходит для использования в газовой промышленности, нефтехимической промышленности, электроэнергетике, а также других отраслях, где применяется природный газ или неводные жидкости.

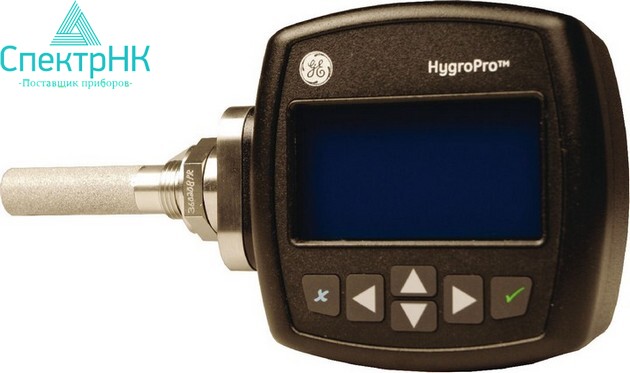

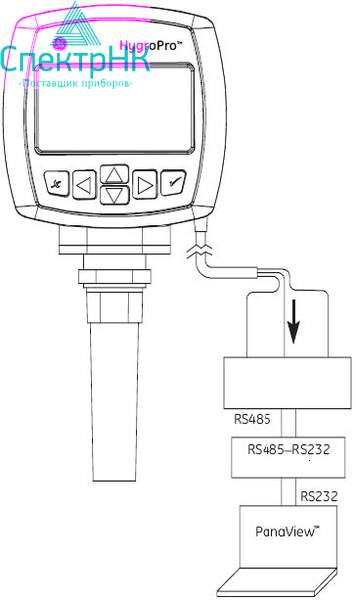

Измерительный преобразователь влажности HygroPro имеет встроенный дисплей с подсветкой и шестикнопочную клавиатуру, что обеспечивает просмотр одновременно до трёх параметров и позволяет осуществлять быструю навигацию для конфигурирования дисплея, аналоговых и цифровых (RS485) выходов, а также для доступа к диагностическим параметрам и другим функциям. HygroPro позволяет объединять несколько устройств в одну сеть по- средством RS485 интерфейса (многоточечная линия).

Прибор HygroPro содержит первичный преобразователь температуры (термистор) и преобразователь давления. Наряду с встроенным датчиком влажности на основе оксида алюминия, эти преобразователи позволяют проводить измерения в реальном масштабе времени для расчёта таких параметров, как ppmv в газах, ppmw в жидкостях, количества фунтов воды на миллион кубических футов природного газа при нормальных условиях, а также относительной влажности в процентах. Три датчика смонтированы в одном корпусе, что обеспечивает гибкость установки в ограниченном пространстве. Кроме того, дисплей может быть ориентирован в четырёх направлениях, что позволяет устанавливать прибор сверху, снизу или сбоку технологической линии или системы подготовки пробы.

Влагомер HygroPro состоит из дисплея/клавиатуры в корпусе и сменного блока датчиков, содержащего датчик влажности на основе оксида алюминия, термистор, преобразова- тель давления и соответствующую электронику. Блок легко заменяется в полевых условиях - для этого нужно всего лишь снять небольшой монтажный модуль и отсоединить кабель. Поскольку калибровочные данные для датчиков температуры и давления сохраняются в энергонезависимой электронно-перепрограммируемой постоянной памяти (EEPROM) блока, пользователю не нужно вручную вводить калибровочные данные при смене блока.

Области применения

Измерительный преобразователь влажности с датчиком на основе оксида алюминия HygroProTM измеряет содержание влаги в газах и неводных жидкостях в широком диапазоне - от следовых количеств до значений влажности окружающей среды. Данный прибор используется в следующих областях:

• Нефтехимическая промышленность
• Природный газ
• Промышленные газы
• Полупроводники
• Печной газ / термообработка
• Производство электроэнергии
• Воздухоосушители
• Фармацевтическая промышленность
• Авиакосмическая промышленность

Особенности

• Безопасность исполнения
• Измерение влажности от уровня ppb (одна часть на миллиард) до значений влажности окружаю- щей среды с использованием датчика влажности на основе оксида алюминия
• Встроенные первичные преобразователи температуры и давления
• Сохранение данных калибровки в энергонезависимой памяти
• Калибровка в соответствии с нормами Национального института стандартов и технологий США (NIST)
• Требуются только кабели типа «витая пара»
• Программирование посредством шестикнопочной клавиатуры
• Встроенный дисплей / интерфейс пользователя
• Аналоговые и цифровые выходы

Передовая технология измерения влажности

HygroPro объединяет в себе датчик влажности на основе оксида алюминия, изготовленный по передовой технологии, а также новейшее программное обеспечение и электронику, что обеспечивает очень высокие рабочие характеристики.

Калибровка по стандартам NIST

Очень высокая чувствительность, малое время отклика, стабильность градуировочной характеристики и широкий динамический диапазон позволяют использовать датчики влажности фирмы Panametrics на основе оксида алюминия в качестве образцовых при промышленных измерениях влажности. Такие датчики могут применяться для измерения влагосодержания в газах и неводных жидкостях (как в лаборатории, так и на производстве) в широком диапазоне техно- логических параметров.

Калибровка всех датчиков влажности осуществляется по нормам Национального института стандартов и технологий США (NIST).

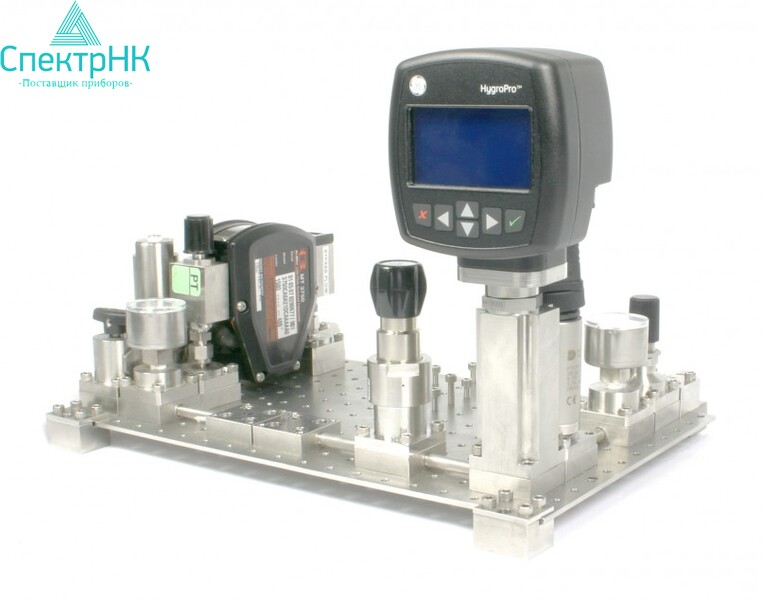

Измерительный преобразователь влажности HygroPro специально разработан с учётом установки в ограниченном пространстве. Он может быть установлен либо непосредственно в технологическую линию либо, если необходимо, в систему подготовки пробы. Если требуется, специалисты Panametrics могут разработать и изготовить специальную систему пробоподготовки, удовлетворяющую требованиям конкретной задачи.

Технические характеристики
