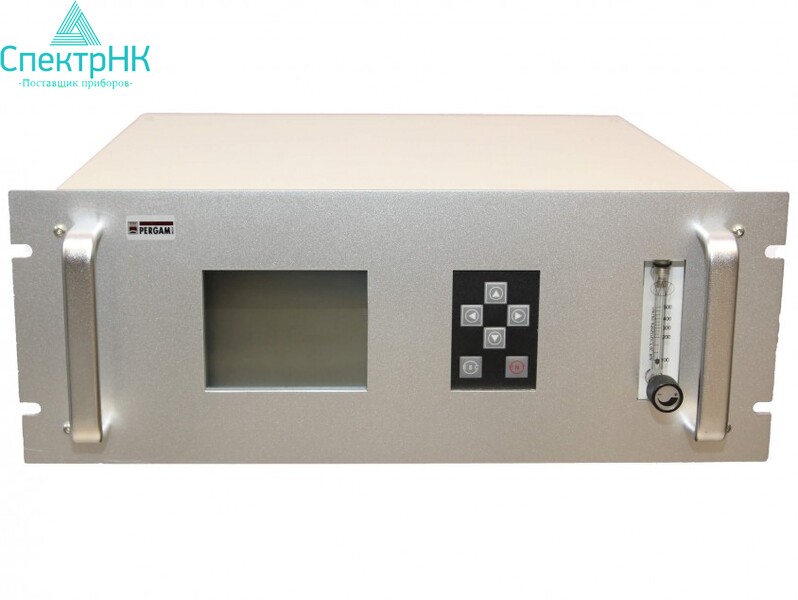

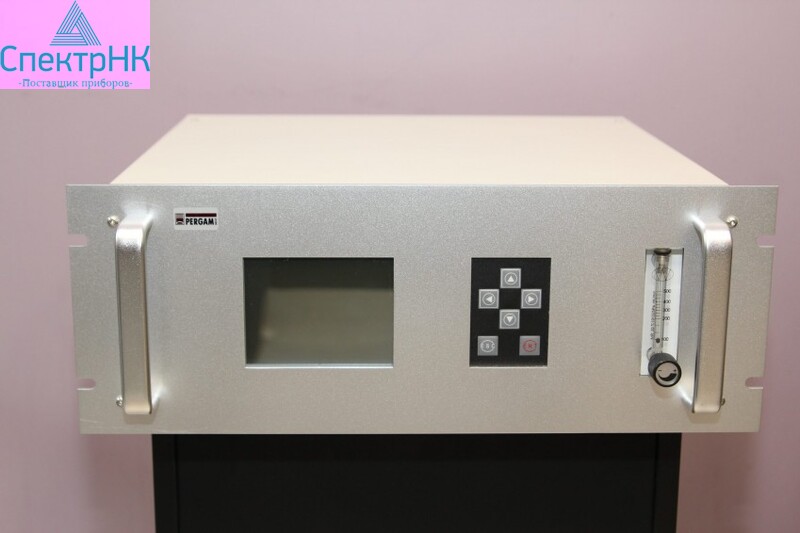

Газоанализатор PERGAM-6000 Plus

Измеряемый газ ²⁾

Метод измерения

Максимальный

диапазон

показаний ^{1) 3)}

Нормируемый поддиапазон измерений

Пределы допускаемой погрешности, %

относительной

приведенной ⁴⁾

Диоксид углерода (CO2)

Микро-поточная не дисперсионная инфракрасная

фотометрия

от 0 до 5000

млн^-1

от 0 до 200 млн^-1 включ.

-

±3

св. 200 до 500 млн^-1 включ.

±3

-

св. 500 до 1000 млн^-1 включ.

±3

-

св. 1000 до 2000 млн^-1 включ.

±3

-

св. 2000 до 3000 млн^-1 включ.

±3

-

св. 3000 до 5000 млн^-1 включ.

±3

-

от 0 до 5 %

от 0 до 1 % включ.

-

±3

св. 1 до 2 % включ.

±3

-

св. 2 до 3 % включ.

±3

-

св. 3 до 4 % включ.

±3

-

св. 4 до 5 % включ.

±3

-

Двухлучевая не дисперсионная инфракрасная фотометрия

от 0 до 100 %

от 0 до 25 % включ.

-

±3

св. 25 до 100 % включ.

±3

-

Оксид углерода (CO)

Микро-поточная не дисперсионная инфракрасная

фотометрия

от 0 до 5000

млн^-1

от 0 до 200 млн^-1 включ.

-

±3

св. 200 до 500 млн^-1 включ.

±3

-

св. 500 до 1000 млн^-1 включ.

±3

-

св. 1000 до 2000 млн^-1 включ.

±3

-

св. 2000 до 3000 млн^-1 включ.

±3

-

св. 3000 до 5000 млн^-1 включ.

±3

-

от 0 до 5 %

от 0 до 1 % включ.

-

±3

св. 1 до 2 % включ.

±3

-

св. 2 до 3 % включ.

±3

-

св. 3 до 4 % включ.

±3

-

св. 4 до 5 % включ.

±3

-

Оксид азота (NO)

Микро-поточная не дисперсионная инфракрасная

фотометрия

от 0 до 5000

млн^-1

от 0 до 200 млн^-1 включ.

-

±3

св. 200 до 500 млн^-1 включ.

±3

-

св. 500 до 1000 млн^-1 включ.

±3

-

св. 1000 до 2000 млн^-1 включ.

±3

-

св. 2000 до 3000 млн^-1 включ.

±3

-

св. 3000 до 5000 млн^-1 включ.

±3

-

от 0 до 5 %

от 0 до 1 % включ.

-

±3

св. 1 до 2 % включ.

±3

-

св. 2 до 3 % включ.

±3

-

св. 3 до 4 % включ.

±3

-

св. 4 до 5 % включ.

±3

-

Дифференциальная оптическая абсорбционная спектроскопия в ультрафиолетовом диапазоне

от 0 до 2000

мг/м³

от 0 до 50 мг/м³ включ.

-

±3

св. 50 до 100 мг/м³ включ.

±3

-

св. 100 до 200 мг/м³ включ.

±3

-

св. 200 до 500 мг/м³ включ.

±3

-

св. 500 до 1000 мг/м³ включ.

±3

-

св. 1000 до 2000 мг/м³ включ.

±3

-

Диоксид серы (SO2)

Микро-поточная не дисперсионная инфракрасная

фотометрия

от 0 до 5000

млн^-1

от 0 до 200 млн^-1 включ.

-

±3

св. 200 до 500 млн^-1 включ.

±3

-

св. 500 до 1000 млн^-1 включ.

±3

-

св. 1000 до 2000 млн^-1 включ.

±3

-

св. 2000 до 3000 млн^-1 включ.

±3

-

св. 3000 до 5000 млн^-1 включ.

±3

-

от 0 до 5 %

от 0 до 1 % включ.

-

±3

св. 1 до 2 % включ.

±3

-

св. 2 до 3 % включ.

±3

-

св. 3 до 4 % включ.

±3

-

св. 4 до 5 % включ.

±3

-

Дифференциальная оптическая абсорбционная спектроскопия в ультрафиолетовом диапазоне

от 0 до 2000

мг/м³

от 0 до 50 мг/м³ включ.

-

±3

св. 50 до 100 мг/м³ включ.

±3

-

св. 100 до 200 мг/м³ включ.

±3

-

св. 200 до 500 мг/м³ включ.

±3

-

св. 500 до 1000 мг/м³ включ.

±3

-

св. 1000 до 2000 мг/м³ включ.

±3

-

Метан (CH4)

Микро-поточная не дисперсионная инфракрасная

фотометрия

от 0 до 5000

млн^-1

от 0 до 1000 млн^-1 включ.

-

±3

св. 1000 до 2000 млн^-1 включ.

±3

-

св. 2000 до 3000 млн^-1 включ.

±3

-

св. 3000 до 5000 млн^-1 включ.

±3

-

от 0 до 10 %

от 0 до 1 % включ.

-

±3

св. 1 до 2 % включ.

±3

-

св. 2 до 3 % включ.

±3

-

св. 3 до 5 % включ.

±3

-

св. 5 до 8 % включ.

±3

-

св. 8 до 10 % включ.

±3

-

Абсорбционная спектроскопия с перестраиваемым диодным лазером

от 0 до 1000 млн^-1

от 0 до 100 млн^-1 включ.

-

±3

св. 100 до 500 млн^-1 включ.

±3

-

св. 500 до 1000 млн^-1 включ.

±3

-

Диоксид азота (NO2)

Не дисперсионная ультрафиолетовая спектроскопия

от 0 до 500 млн^-1

от 0 до 200 млн^-1 включ.

-

±3

св. 200 до 500 млн^-1 включ.

±3

-

Дифференциальная оптическая абсорбционная спектроскопия в ультрафиолетовом диапазоне

от 0 до 2500 млн^-1

от 0 до 50 млн^-1 включ.

-

±3

св. 50 до 200 млн^-1 включ.

±3

-

св. 500 до 1000 млн^-1 включ.

±3

-

св. 1000 до 2500 млн^-1 включ.

±3

-

Сероводород

(H2S)

Абсорбционная спектроскопия с перестраиваемым диодным лазером

от 0 до 1000 млн^-1

от 0 до 100 млн^-1 включ.

-

±3

св. 100 до 500 млн^-1 включ.

±3

-

св. 500 до 1000 млн^-1 включ.

±3

-

Кислород (O2)

Парамагнитный

от 0 до 100 %

от 0 до 5 % включ.

-

±3

св. 5 до 10 % включ.

±3

-

св. 10 до 25 % включ.

±3

-

св. 25 до 100 % включ.

±3

-

Абсорбционная спектроскопия с перестраиваемым диодным лазером

от 0 до 100 %

от 0 до 1 % включ.

-

±3

св. 1 до 5 % включ.

±3

-

св. 5 до 10 % включ.

±3

-

св. 10 до 25 % включ.

±3

-

св. 25 до 100 % включ.

±3

-

1) Диапазон измерений газоанализатора определяется при заказе и может быть любым в пределах максимального диапазона показаний.

2) Измеряемые газы определяются при заказе и могут составлять от 1 до 8 компонентов.

3) Пересчет значений объемной доли концентрации Х в млн-1(ppm) в массовую концентрацию С, мг/м³, проводят по формуле: С=Х*М/Vm

где М- молярная масса компонента, г/моль,

Vm - молярный объем смеси газа или воздуха, равный 22,4 дм3/моль, при стандартизированных условиях 0°С и 101,3 кПа.

4) Нормирующее значение погрешности – верхний предел нормируемого поддиапазона

Время отклика (TD+T90)*

<60 с

Прогрев

800 с

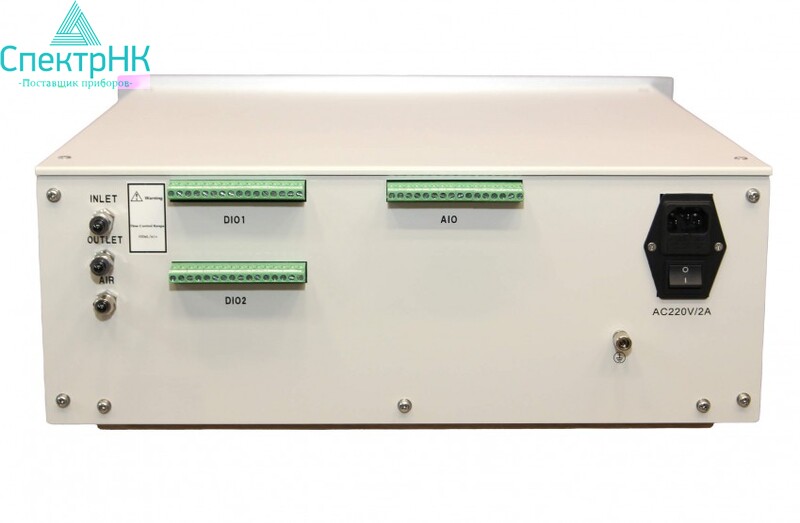

Выходные сигналы

RS­232/485, 4­20 мА, дискретный (реле НО)

Температура пробы

0­50℃

Давление пробы

2­50 кПа

Расход пробы**

0,7…1,2 л/мин

Температура окружающей среды

0…+45 ^оС

Относительная влажность

≦ 95% без конденсации влаги

Источник электропитания

110-220 В переменного тока,50/60 Гц, 2A

Габаритные размеры

485х402х132 мм или 485х450х180 мм

Масса

от 15 до 20кг в зависимости от конфигурации
