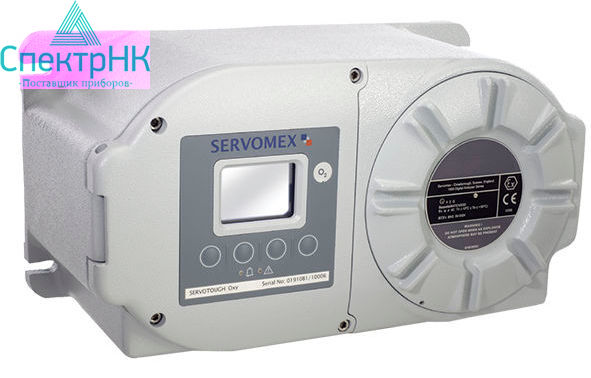

Анализатор кислорода ServoTough Oxy 1900

Газоанализатор для непрерывного измерения объёмной доли кислорода в газовых средах

Взрывозащищённый анализатор кислорода ServoTough Oxy 1900 предназначен для непрерывного измерения кислорода в газовой пробе, может использоваться в опасных зонах. Область применения – технологический контроль в установках разделения воздуха, в факельных газах, при регенерации катализатора в крекинг-процессах, при контроле технологических процессов на фармацевтических, нефтехимических предприятиях, на территории морских терминалов. Парамагнитный газоанализатор кислорода «Окси» модификации 1900 имеет магнитодинамическую ячейку, в которой при прохождении пробы газа происходит уменьшение интенсивности излучения в инфракрасной области спектра.

Взрывозащита обеспечивается искробезопасными электрическими цепями и взрывонепроницаемой оболочкой. При эксплуатации в опасных зонах максимально допустимое содержание кислорода в пробе составляет 21%. Для работы в агрессивной среде в корпусе прибора создаётся избыточное давление, которое предотвращает попадание внутрь корпуса агрессивной среды. Ячейки могут быть коррозионно-стойкими для работы с пробами, содержащими агрессивные примеси, термостатированными для работы с влажными газами, ячейки с датчиком давления, с регулятором давления сбора пробы или давления окружающей среды.

Принцип действия анализаторов с парамагнитной ячейкой основан на сравнительных измерениях потоков парамагнитных молекул кислорода, обладающих свойством быть втягиваемыми в постоянное магнитное поле. Их воздействие на одну из заполненных азотом симметрично расположенных вокруг оси сфер создает дополнительное торсионное усилие, его электромеханическая компенсация позволяет получать аналитический отклик и вычислять концентрацию кислорода в исследуемом образце.

Особенности

• Обогреваемая измерительная ячейка позволяет упростить систему пробоотбора;
• Уникальный датчик расхода Flowcube обеспечивает повышенную безопасность;
• Внутренняя компенсация при скачках давления барометрического или в процессе.

Базовая конфигурация

• Сертификация анализатора ATEX 2GD / IECEx Z1 - Z21;
• Напряжение питания 220-240В 50 / 60Гц;
• Стандартные измерения;
• Расход пробы 200 мл / мин (номинальный);
• Подогреватель пробы – встроенный;
• Компенсация давления – встроено;
• Встроенный датчик расхода – встроен;
• Автокалибровка – не требуется;
• Цифровая связь – Modbus RTU (RS-485);
• Стандартный впускной патрубок 1/4 "NPT (F);
• Опции корпуса – дышащие фитинги;
• Кабельные вводы (2 х 1/2 "и 2 х 3/4").

Варианты конфигурации

Газоанализатор может поставляться в одной из пяти фиксированных конфигураций либо конфигурироваться в произвольном порядке. Использование фиксированных конфигураций выгоднее, цена ниже, сроки поставки меньше.

• Конфигурация начального уровня (entry pack). Используется для измерения содержания кислорода в неагрессивных пробах с невысокой влажностью для контроля некритичных технологических процессов.
• Конфигурация для работы с горячей и/или влажной пробой (hot pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке. Защищает от выпадения конденсата и гарантирует, что проба на чувствительный элемент подается в газовой фазе. Позволяет работать с влажной пробой (с температурой точки росы до +50 ˚С).
• Конфигурация с автокалибровкой (autoval pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенное оборудование для автокалибровки. Позволяет автоматизировать подачу калибровочных газов — калибровка проходит без участия оператора по заданному графику.
• Конфигурация с датчиками давления и расхода (pressure and flow pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенные датчики давления и расхода. Подходит для измерений, связанных с безопасностью. Датчик давления используется для автоматической коррекции результата измерения, его использование обеспечивает более высокую точность. Датчик расхода полезен для задач, в которых измерение содержание кислорода связано с безопасностью производства — использование датчика расхода позволяет настроить реле недостаточного расхода пробы. Активация этого реле означает, что между точкой отбора пробы и анализатором возникли течи, забились фильтры или произошло еще что-то, требующее вмешательства оператора.
• Полная комплектация (complete pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенное оборудование для автокалибровки и автопроверки, встроенные датчики давления и расхода. Полностью автоматизированный анализатор для задач, связанных с безопасностью производства.
