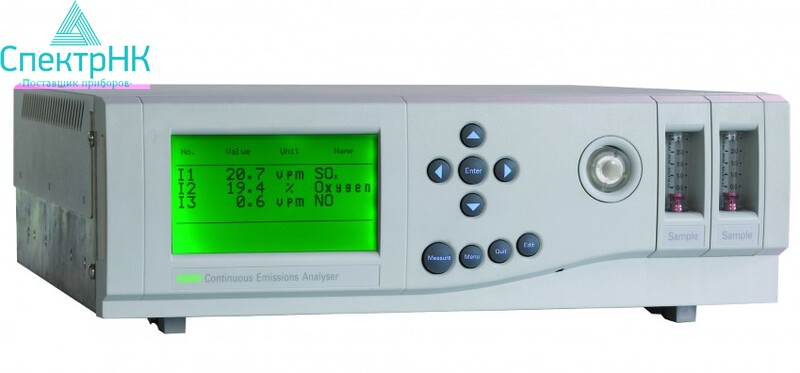

Анализатор дымовых газов ServoPro 4900
|
|
|
|
|
|
Гарантия производителя
Производитель: Servomex
Доставка по Казахстану
Артикул: pr00709Цену уточните у менеджера
Анализатор для непрерывного мониторинга выбросов промышленных предприятий
Многоканальный анализатор дымовых газов ServoPro 4900 предназначен для непрерывного мониторинга выбросов дымовых газов. Анализатор Сервомекс серии 4900 с парамагнитной измерительной ячейкой измеряет одновременно до 4 компонентов: производственные выбросы, парниковые газы.
Предназначен для измерения объемной доли кислорода O2, оксида углерода CO, диоксида углерода CO2 и метана CH4 на процентном и следовом уровне, окиси азота NO, закиси азота N2O и двуокиси серы SO2 на следовом уровне в газовом потоке (до четырех компонентов одновременно). Применяется на установках разделения воздуха, для экомониторинга выбросов и иных применений. Для измерения О2 используется парамагнитная технология (ПМ), для измерения остальных компонентов — фотометрическая технология (ФК и ФЭМ).
Газоанализатор Servomex 4900 – это недорогое, высокоэффективное решение для непрерывного мониторинга выбросов в атмосферу
- Низкая стоимость эксплуатации;
- Возможность измерения ряда газов (O2, CO, CO2, NO, SO2);
- Минимум технического обслуживания;
- Простая интеграция в другие системы;
- Сертификация TÜV.
Применяемая технология
- Кислород: уникальная парамагнитная ячейка Servomex обеспечивает быстрое, точное и стабильное измерение концентрации кислорода, не требует технического обслуживания.
- Угарный газ, закись азота, оксид азота, сернистый ангидрид, метан (следовой уровень): фотометрическая GFX (корреляционная) технология обеспечивает исключительно стабильные, чувствительные измерения и высокую избирательность.
- Угарный газ, углекислый газ (процентный уровень): SBSW фотометрическая технология обеспечивает стабильные, избирательные и экономически оправданные измерения.
Типовые области применения
- Шахты газоперекачивающих установок;
- Котлы энергетических установок и выбросы в атмосферу;
- Установки для утилизации медицинских отходов;
- Установки утилизации вредных химических веществ;
- Крематории;
- Передвижные диагностические экологические лаборатории;
- Газотурбинные установки;
- Исследования парниковых газов.
Принцип работы газоанализатора
Принцип действия анализатора с парамагнитной ячейкой основан на сравнительных измерениях потоков парамагнитных молекул кислорода, втягиваемых в постоянное магнитное поле. Регистрация их воздействия на находящуюся в центре поля сферу, соединенную с осью прецизионной измерительной ячейки позволяет получать аналитический отклик и вычислять концентрацию кислорода в исследуемом образце.
Анализаторы размещаются в указанном Заказчиком месте внутри взрывобезопасных зон помещений или соответствующих укрытий. Анализируемый газовый поток отбирается с основного технологического потока, его показатели приводятся в соответствие с необходимыми для проведения измерений, далее подготовленный образец направляется в аналитическую ячейку соответствующего измерительного канала. Прибор состоит из двух модулей устанавливаемых в стандартную стойку 19 дюймов. Измерения проводятся независимо для каждого из потоков, направляемых в соответствующие независимые каналы. Работой прибора и передачей данных на внешние устройства управляет блок, интегрированный в едином корпусе с прибором.
Анализатор предназначен для использования внутри помещений. Анализатор не предназначен для использования в опасных зонах и для использования с коррозионными пробами. При анализе токсичных и легковоспламеняющихся газов должна быть предусмотрена надлежащая система отвода пробы и вентиляция. При установке прибора не должны блокироваться вентиляционные отверстия на корпусе.
Опции и аксессуары:
Прибор строится по модульному принципу: в корпусе анализатора размещается контроллер, дисплей, вспомогательные платы и от одной до четырех измерительных ячеек. Калибровка проводится автоматически или в ручном режиме.
Ячейки для анализируемого газа
В анализатор может устанавливаться до четырех независимых ячеек, в непрерывном режиме измеряющих содержание различных компонентов газа: кислорода O2, оксида углерода CO, диоксида углерода CO2 и метана CH4 на процентном и следовом уровне, окиси азота NO, закиси азота N2O и двуокиси серы SO2 на следовом уровне. Ячейки для измерения концентрации кислорода могут быть выполнены по парамагнитной, либо циркониевой технологии, в ячейках для определения прочих компонент применена фотометрическая (с электронной модуляцией, либо корреляционная) технология.
Компенсация давления
C парамагнитной ячейкой повышенной точности устанавливается датчик давления, который повышает точность определения содержания кислорода в анализируемом газе.
Flow/pressure driven
В зависимости от конструкции устройства подготовки пробы, на участке газового тракта, расположенного между входным фитингом анализатора и входом измерительной ячейки, могут быть установлены различные пневматические элементы. Если устройство подготовки пробы обеспечивает регулировку расхода пробы, то следует использовать ячейки типа «flow driven». В этом случае пневматические элементы газового тракта обеспечивают стабилизацию давления на входе ячейки. Если же устройство подготовки пробы обеспечивает регулировку давления, то следует использовать ячейки типа «pressure driven» (в этом случае обеспечивается постоянство расхода пробы через ячейку).
От постоянства расхода и давления зависит стабильность показаний анализатора. В большинстве случаев проще и выгоднее регулировать расход пробы через ячейку, поэтому по умолчанию анализаторы серии 4000 комплектуются ячейками типа «flow driven».
Встроенные ротаметры
Для визуального контроля расхода через установленные ячейки можно заказать установку на анализатор одного или двух ротаметров. Выбор такой опции возможен только для анализаторов серий 4100, 4200 и 4900.
Встроенные реле расхода
Для сигнализации отсутствия расхода через ячейки анализатора можно установить реле расхода в один или два потока. Выбор такой опции возможен только для анализаторов серий 4100, 4200 и 4900.
Автоматическая калибровка
Данный набор опций позволяет автоматизировать подачу калибровочных газов, которая требуется для периодической коррекции нулевого и/или максимального измеряемого каждой ячейкой значения. В базовой комплектации анализатор можно настроить для подачи управляющих сигналов через реле. В качестве опции возможна установка в анализатор встроенных электромагнитных клапанов (только для одной ячейки/одного потока и только для анализаторов серий 4100 и 4900). Возможно установить в анализатор плату с двумя дополнительными контактами реле, специально предназначенными для управления внешними электромагнитными клапанами калибровочных газов.
Платы выходов
В стандартном исполнении все анализаторы серии 4000 оснащаются двумя аналоговыми выходами по току (мА) и тремя парами контактов реле. Аналоговые выходы могут конфигурироваться пользователем. Пользователь может ставить в соответствие контактам реле любую комбинацию сообщений о концентрации, сообщений о неисправности или текущей калибровке. По заказу возможна установка дополнительных плат выходов, которые имеют 3 (или 6, или 9) дополнительных релейных выхода и 2 (или 4, или 6) дополнительных аналоговых выхода.
Технические характеристики
Технические характеристики Анализатор дымовых газов ServoPro 4900
Наименование прибора: | Анализатор с парамагнитной измерительной ячейкой для непрерывного определения содержания кислорода в газах, модель: SERVOPRO 4100 |
Производство: | Компания Servomex |
Страна-изготовитель: | Великобритания-США |
Документация в комплекте поставки: |
|
Технические характеристики: | |
Измеряемые компоненты: | Кислород, O2 0… 100 %, минимальный диапазон: 0 … 100 % |
СO: 0-200/3000vpm | |
Время отклика, не более: | 12 сек. (при потоке 200 мл/мин.) |
Характеристики образца: | |
Состав образца: | Негорючие газы с содержанием O2 до 100% и СO: 0-200/3000vpm |
Температура пробы: | + 10 … 50 °С. должна быть выше температуры точки росы |
Давление пробы (избыточное): | 1030 – 1400 мбар |
Поток образца: | 100 – 500 мл/мин. |
Требования к образцу: | Сухой, без примесей масла, растворителей и твердых частиц. |
Твердые включения в образце: | Менее 2 мкм |
Температура окружающей среды: | -5 …+40 °С |
Характер исполнения прибора: | Для монтажа в помещениях или обогреваемом корпусе. |
Тип ячейки: | Парамагнитная |
Подача образца: | Под давлением магистрали |
Число независимых каналов измерения: | 1 (до 4) |
Калибровочные газы: | Заказчика. |
Система электронного контроля давления образца: | Не включена |
Исполнение: | Установка в стандартной стойке 19 дюймов. |
Пыле- и брызгозащищенная клавиатура: | Включена |
Монохромный дисплей высокой чёткости: | Включен |
Система калибровки (не включена): | |
Назначение: | Автоматический контроль с ручным переключением потоков образца и калибровочных газов для проведения калибровки и поверки каждого канала. |
Внешний фильтр твердых частиц: | Не включен |
Выходные сигналы: | |
Аналоговые: | 2 выхода 0/4-20mA |
Релейные выходы: | 2 выхода для передачи сигналов тревоги и состояния прибора: 2 х 30 V ac/dc, 1 A |
Цифровые сигналы: | RS232\RS485 и протокол ModBus по запросу |
Протоколы связи: | |
13475 Addnl 4-20mA - Trans O/P | |
Программное обеспечение 4000 Application Software: | |
Назначение: | Калибровка и управление прибором с удаленного компьютера, сбор и систематизация данных измерения на ПК Заказчика, подготовка отчетов. |
Защита ПО: | Уровень защиты «С», МИ 3286-2010. |
Характеристики, заявленные производителем: | |
Точность, не менее: | 0,02 % |
Влияние внешних параметров на точность измерения: | |
Изменение внешней температуры на 10 °С, не более: | 0,2 % значения |
Изменение давления образца на 2-8 psig, не более: | 0,1 % |
Изменение потока образца на 0,1 %, не более: | 0,5 % минимального диапазона измерений |
Электробезопасность: | IEC-61010-1:Ed 3 |
Напряжение питания: | 220 В (+/- 10%), 50-60 Гц. |
Предельная потребляемая мощность: | Не более 350 Вт. |
Метрологические характеристики | |||||
|---|---|---|---|---|---|
| Измеряемые компоненты | O2 на процентном уровне; CO и CO2 на процентном и следовом уровне; NO, N2O, SO2 и CH4 на следовом уровне. | ||||
| Диапазон измерения | O20…25 % | ||||
CO0…10 %0…2,5 %0…1 %0…3000 млн-10…500 млн-1 | CO20…100 %0…50 %0…25 %0…10 %0…5 %0…2,5 %0…1 %0…5000 млн-10…2500 млн-1 | ||||
CH40…1000 млн-10…500 млн-1 | |||||
N2O0…500 млн-1 | NO0…2000 млн-1 | ||||
SO20…10 000 млн-10…2 500 млн-1 | |||||
| Погрешность измерения | Зависит от измеряемого компонента, см. раздел 1.3.1 руководства по эксплуатации | ||||
| Требования к пробе | |||||
| Температура | +5…60 °C | ||||
| Давление | 14…36 кПа | ||||
| Степень фильтрации | 1 мкм | ||||
| Расход | Зависит от измеряемого компонента, см. раздел 1.3.2 руководства по эксплуатации | ||||
| Если анализатор должен измерять NOx, перед ним должен быть установлен NOx-конвертер. | |||||
| Интеграция с системой управления | |||||
| Аналоговые вход и выходы | 4…20 мА (один вход и по два выхода на каждый канал) | ||||
| Релейные выходы | Реле концентрации каждого измеряемого компонента | ||||
| Цифровой порт | RS-232 или RS-485 (выбирается оператором) | ||||
| Подвод и сброс пробы | |||||
| См. раздел 2.6.2 руководства по эксплуатации | |||||
| Корпус и питание | |||||
| Габаритные размеры |  | ||||
| Питание | 220 В, 50 Гц | ||||
| Масса | не более 25 кг | ||||
