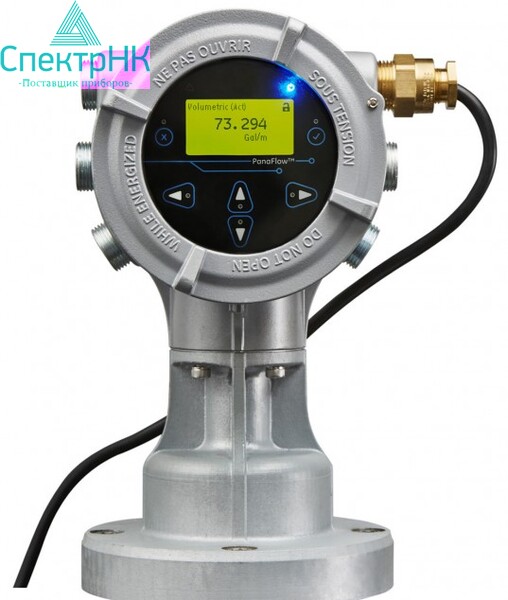

Расходомер PanaFlow XMT1000

• Вода и сточные воды
• Дистиллированная вода
• Горячая/холодная вода
• Химические реагенты
• Жидкие углеводороды

Бесконтактное, надёжное и точное измерение расхода

PanaFlow XMT1000 принадлежит к большой линейке проверенных на практике ультразвуковых расходомеров компании Panametrics. Он имеет все преимущества ультразвуковых расходомеров: в нем отсутствуют подверженные износу подвижные компоненты, отсутствуют фильтры и сетчатые фильтры, он не требует технического обслуживания, в нем исключены потери давления, отсутствует дрейф показаний и не требуется периодическая калибровка.

Его встроенный цифровой сигнальный процессор (ЦСП) обеспечивает процедуры кодирования собственного цифрового сигнала и корреляционного обнаружения, автоматическую адаптацию к изменяющимся свойствам жидкости, а также динамично сконфигурированное системное программное обеспечение для упрощения программирования.

Возможности XMT1000:

• Повышенная точность, равная 0,3 % показаний;
• Одно-, двух- или трехканальная версия;
• Четыре конфигурируемых входа/выхода для аналоговой и цифровой связи;
• Пригоден для широкого диапазона материалов и размеров трубопроводов.

Улучшенные возможности программирования

XMT1000 оборудован шестикнопочной панелью с магнитной клавиатурой, позволяющей безопасно осуществлять программирование и диагностическую проверку в опасных (согласно классификации) зонах. Не нужно тратить время и средства на то, чтобы получить разрешение на использование ПК для его программирования, не нужно искать дополнительного свободного программиста. Просто прикоснитесь магнитным стержнем к стеклянной поверхности XMT1000, чтобы изменить настройки необходимого параметра.

Если вы предпочитаете использовать интерфейс вашего ПК, PanaFlow XMT1000 может быть подключен к MODBUS RS485, что дает полный доступ к диагностике и программированию расходомера с помощью ПО Vitality™. Vitality также обеспечивает непрерывную регистрацию данных по 26 загруженным параметрам для каждой из возможных 10 000 точек.

Многоканальные измерения снижают затраты и увеличивают производительность

Для гибкости измерений можно задать одноканальную, двухканальную или трехканальную - выбрать один, два или три канала измерения ультразвукового преобразователя. Один канал обеспечивает экономичное измерение, использование нескольких каналов позволяет повысить точность и воспроизводимость измерений расхода, а также ввести дублирование каналов.

Автоматическая адаптация к изменяющимся свойствам жидкости

Уникальная функция автоматического отслеживания Automatic Tracking Window™ (ATW™), установленная по умолчанию на всех электронных блоках PanaFlow XMT1000, обеспечивает высокую точность измерений расхода даже при неизвестных или изменяющихся свойствах жидкости. При каждом изменении скорости распространения звука в жидкости ATW в динамическом режиме отправляет сигнал на окно приемника. Эта мощная функция позволяет измерять расход даже при неизвестной или изменяющейся скорости распространения звука в жидкости.

Электронный блок расходомера PanaFlow XMT1000 использует времяимпульсный метод измерения расхода

При использовании времяимпульсного метода измерения расхода два датчика используются в качестве генераторов и приёмников ультразвукового сигнала. После монтажа на трубопроводе между ними устанавливается акустическая связь. Каждый датчик используется в качестве передатчика (генерирует определенное количество акустических импульсов), а затем в качестве приёмника такого же количества импульсов. Время между передачей и приёмом ультразвуковых сигналов измеряется в обоих направлениях. При отсутствии потока жидкости в трубе время прохождения сигнала в одном направлении равно времени прохождения сигнала в другом направлении. При наличии потока жидкости время прохождения сигнала в направлении потока меньше времени прохождения сигнала в направлении, обратном направлению потока. Разность времен прохождения сигнала по потоку и против потока пропорциональна скорости потока, а знак этой величины обозначает направление потока.

Врезные датчики

Расходомер XMT1000 может использоваться с различными врезными системами измерения, включая систему PanaFlow. Система PanaFlow предлагает полностью интегрированную систему измерения расхода, включающую электронные компоненты XMT1000, измерительную ячейку и датчики, что упрощает ее установку.

PanaFlow XMT1000 может использоваться с другими системами PanaFlow, конфигурироваться как пользовательская система измерения расхода с врезными датчиками, отвечающая требованиям специальных областей применения.

Технические характеристики
