Расходомер AquaTrans AT600
|
|
|
|
|
|
Гарантия производителя
Производитель: Panametrics
Доставка по Казахстану
Артикул: pr00693Цену уточните у менеджера
Ультразвуковой измерительный преобразователь расхода жидкостей
Ультразвуковой измерительный преобразователь расхода жидкостей AquaTrans AT600 соединяет в себе современные технические возможности измерения расхода с недорогой ценой комплекта прибора. Он может быть установлен непосредственно в требуемую точку измерения расхода в процессе. Этот прибор специально разработан для практических задач измерения расхода различных вод в полностью заполненных трубах. AquaTrans AT600 с цифровыми технологиями измерения не имеет подвижных деталей и практически не требует технического обслуживания. Встроенный микропроцессор реализует запатентованный корреляционный времяимпульсный метод измерения расхода Correlation Transit-Time™, обеспечивающий долговременную работу без дрейфа. Автоматическая адаптация к изменению свойств жидкости и динамически конфигурируемое системное программное обеспечение упрощают программирование.
Времяимпульсный метод измерения расхода
При реализации этого метода два ультразвуковых преобразователя (УЗП) служат как генератор и приемниксигналов. Они акустически связаны друг с другом так, что второй из преобразователей может принимать ультразвуковые сигналы, передаваемые первым преобразователем, и наоборот.
Во время работы каждый из УЗП работает как генератор, передавая определенное число акустических импульсов и как приемник, принимая идентичное число импульсов.Измерение интервала времени между передачей и приемом ультразвуковых сигналов осуществляется в обоих направлениях. Когда жидкость в трубе неподвижна, время распространения сигнала по потоку равно времени распространения сигнала против потока. При движении жидкости время распространения сигнала по потоку меньше, чем время распространения сигнала против потока.
Разность времен распространения акустического сигнала по потоку и против него пропорциональна скорости текущей жидкости, а знак этой разности указывает на направление потока.

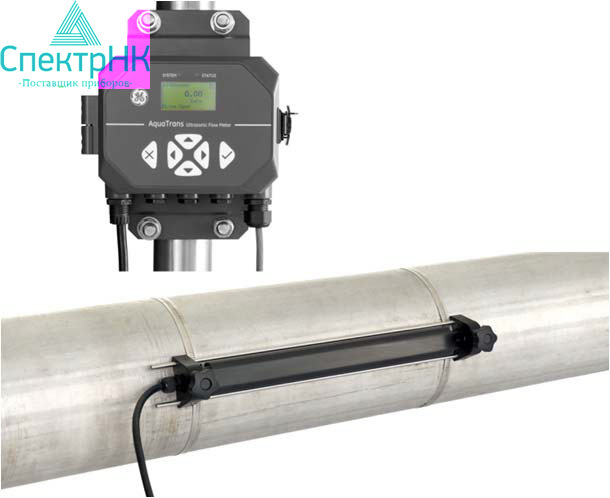

Простая установка за 4 шага
| Шаг №1: Установите хомуты на трубу. | Шаг №2: Установите держатель УЗП на трубу и сдвиньте хомуты к боковым сторонам держателя. |
| Шаг №3: Откройте держатель для установки расстояния между УЗП. | Шаг №4: Установите расстояние между УЗП и зафиксируйте держатель на трубе вместе с УЗП. |

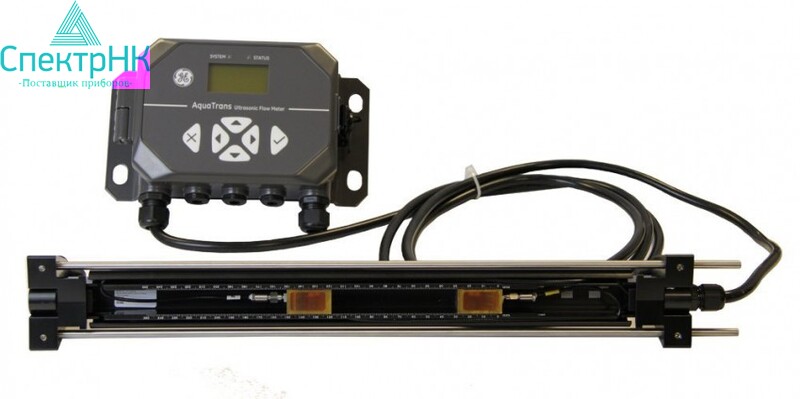

AquaTrans AT600 – это полностью укомплектованная стационарная система бесконтактного измерения расхода различных жидкостей:
- Питьевая вода
- Сточные воды
- Канализационные водостоки
- Отработанная вода
- Вода тепло и хладоснабжения
- Вода для орошения
- Другие промышленные жидкости
- Экономичное бесконтактное измерение расхода
- Исключительно простой монтаж и настройка
- Возможность применения для труб различного размера из разных материалов
- Возможность применения для труб с покрытием
- Выходы сигналов измерения скорости потока, объемного расхода и суммарного расхода
- Накладные ультразвуковые преобразователи
- Акустически проводящее покрытие длительного действия для установки накладных ультразвуковых преобразователей
Технические характеристики
Технические характеристики Расходомер AquaTrans AT600
Рабочие и эксплуатационные характеристики
Тип жидкостиВсе акустически проводящие жидкости, включая большинство чистыхжидкостей, а также многие жидкие среды, содержащие твердые включения и газовые пузырьки.
Метод измеренияЗапатентованный корреляционный времяимпульсный метод измерениярасхода Correlation Transit-Time™.
Размеры труб
- От 50 до 600 мм, стандартное исполнение.
- Для труб других размеров по требованию.
Материалы трубВсе металлы и большинство пластмасс; обращайтесь, пожалуйста,в компанию Panametrics при использовании приборов для труб из композитных материалов, а также труб, подверженных коррозии или с покрытием.
Точность
- 1% от показаний, обычная.
- 0.5% при индивидуальной калибровке в рабочих условиях.
Установка предполагает наличие полностью развитого,симметричного профиля потока (прямые участки обычно составляют 10 диаметров трубы до места установки и 5 после него). Конечная точность установки является функцией множества факторов, включая тип жидкости, диапазон температур, эксцентриситет трубы и др.
КалибровкаВсе расходомеры калибруются по воде и поставляются с соответствующими сертификатамикалибровки.
Воспроизводимость0,2% от показаний
Диапазон (двунаправленный)От -12.19 до 12.19 м/с
Динамический диапазон (полный)400:1
Измеряемые параметрыСкорость, объемный и суммарный расход.
Исполнение корпусаАлюминиевый корпус с лакокрасочным покрытием, защищенный от атмосферных воздействий, 4X/IP67.
Размеры и вес168 x 128 x 61 ммВес: 1.5 кг

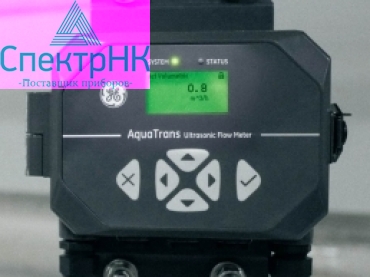

- Шестикнопочная панель, обеспечивающая выполнение всех функций.
- Световой индикатор ошибок
- Зеленая или красная индикаторная лампа.
