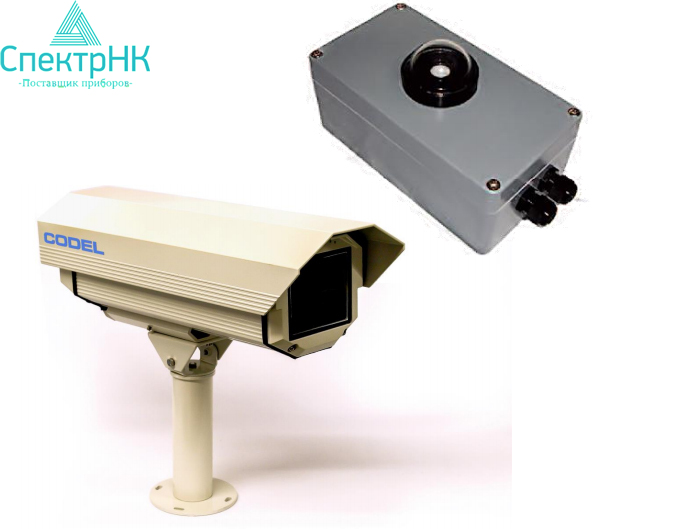

Фотометры TunnelTech 600 Series

Контроль яркости и освещения в тоннелях

Фотометр TunnelTech 601 Luminance отслеживает среднюю яркость входа в туннель и его окрестностей в пределах 20-градусного угла в стандартном диапазоне 0–6500 кд/м2. Детектор представляет собой кремниевый диодный фотоэлемент в металлическом / стеклянном корпусе, который фильтруется для получения отклика, имитирующего работу человеческого глаза. Детектор абсолютно линейен в пределах своего диапазона измерения и мгновенно реагирует на изменение уровня освещенности. Фотометр яркости устанавливается на подъездной дороге к тоннелю примерно в 120-200 метрах от портала, в зависимости от скорости приближения транспортных средств и их тормозного пути.

Фотометр освещенности TunnelTech 602 контролирует среднюю освещение в тоннеле в соответствии с рекомендациями Международной комиссии по освещению (C.I.E.), публикация 88, 1990 г. Фотометр отслеживает среднюю освещенность в диапазоне от 0 до 20 000 люкс. Детектор представляет собой кремниевый диодный фотоэлемент в металлическом / стеклянном корпусе, который фильтруется для получения отклика, имитирующего работу человеческого глаза. Детектор абсолютно линейен в пределах своих измерений. Основная цель мониторинга освещенности в автодорожном туннеле - гарантировать интенсивность света внутри портала автодорожного тоннеля, параметры автоматически регулируются до нужного уровня, чтобы водителям не приходилось попадать под влияние эффекта «черной дыры», в этот момент водитель практически ничего не видит, инстинктивно замедляет движение, что представляет опасность для других участников дорожного движения.

Во-вторых, оказавшись внутри туннеля, когда зрение водителя адаптируется к более низким уровням освещения, уровни искусственного освещения могут быть уменьшены по интенсивности по мере увеличения расстояния, пройденного в тоннеле, эта взаимосвязь известна как «кривая уменьшения яркости». Другими словами, освещение в тоннеле гаснет по мере того, как водитель продвигается в тоннель. Это означает, что большая часть тоннеля не освещена или имеет низкое освещение для снижения затрат на электроэнергию. Фотометры освещенности TunnelTech 602 контролируют уровни освещения по длине туннеля и обеспечивают регулировку уровней в соответствии с «кривой снижения яркости».

Фотометр освещенности TunnelTech 602 имеет выход 4-20 мА для экспорта данных в системы управления освещением туннелей. Датчик размещен в прочном корпусе из полиэстера, армированного стекловолокном, который имеет степень защиты IP65 и имеет внутренний термостатический нагреватель.

Освещенность/яркость света

• Измерение яркости света входа в туннель или его внутренней освещенности.
• Контроль интенсивности света, используемого для настройки уровней яркости в порталах и вдоль стволов тоннелей.
• Кремниевый диодный фотоэлемент с фильтром для имитации воздействия на человеческий глаз.
• Помогает операторам туннелей настраивать условия ос‐вещения так, чтобы глазам водителей не нужно было быстро перестраиваться или видеть «черную дыру».
• Оба сенсора предназначены для работы в жестких условиях окружающей среды в туннелях, имеют степень защиты IP66 и внутренние нагреватели.
• 1 конфигурируемый аналоговый выход 4‐2 мА в стандартном исполнении.
• В качестве опции для TunnelTech 601 доступна полностью автоматическая система промывки/протирки.
• Широкий спектр монтажных кронштейнов обеспечивает возможность установки в любых практических задачах.
