Видеоскоп RVI iPLEX FX

Видеоскоп iPLEX FX

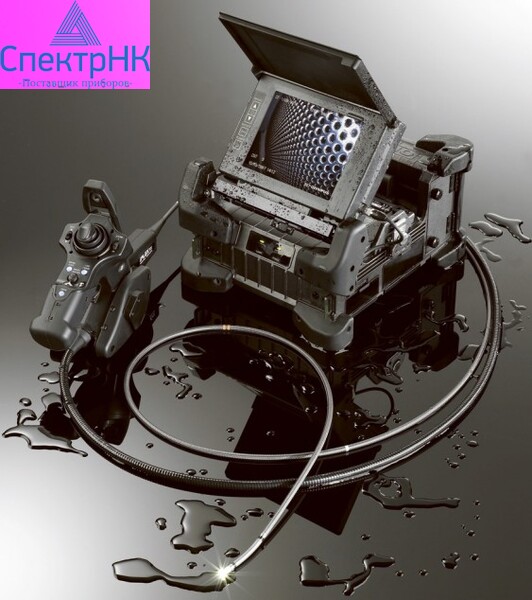

Видеоскоп iPLEX FX предназначен для решения широкого круга задач контроля в промышленности — компактен, легок, оснащается сменными гибкими зондами, имеет литой магниевый корпус, современные средства регистрации и обработки цифровых изображений, повышенную стойкость к воздействию внешней среды.

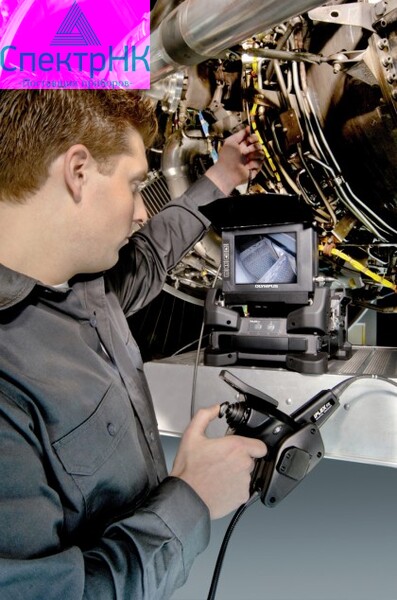

Компактный и прочный. Корпус этого прибора изготовлен из магниевого сплава по технологии литья под давлением, общий вес прибора с аккумуляторами не превышает 6 кг. iPLEX FX — это компактный универсальный видеоскоп со сменными гибкими зондами и с максимальным набором функций, включая осмотр, документирование изображений в виде цифровых снимков или видео, а также стерео измерения обнаруженных дефектов. Режим многоточечного измерения удобен при контроле лопаток проточной части газотурбинных двигателей, а функция WiDER™ (Wide Dynamic Range — расширенный динамический диапазон) еще более повышает разрешающую способность и общее качество получаемых изображений, традиционно высокое для изделий Evident.

Износоустойчивая рабочая часть. Сменные зонды iPLEX FX крепятся к системному блоку простым и надежным способом, при этом поверхность разъема в корпусе имеет герметичное уплотнение. Выпускаются сменные зонды различной длины с диаметрами 4,0 мм и 6,0 мм, ведется дальнейшая работа по расширению номенклатуры сменных зондов. Новый блок управления зонда (технология TrueFeel™) имеет джойстик для управления изгибом дистальной части зонда и позволяет контролеру чувствовать обратную связь по прилагаемому усилию. Таким образом, наведение объектива зонда производится максимально точно, снижается также и вероятность повреждения зонда.

iPLEX FX — это первый в мире видеоэндоскоп, имеющий сменные объективы со светодиодной подсветкой сверхвысокой яркости, с уменьшенным потреблением электроэнергии. Прибор самостоятельно распознает модель установленного объектива (конструкция SmartTip™) и автоматически загружает соответствующие оптические настройки и калибровки.

Устойчивость к неблагоприятным условиям окружающей среды

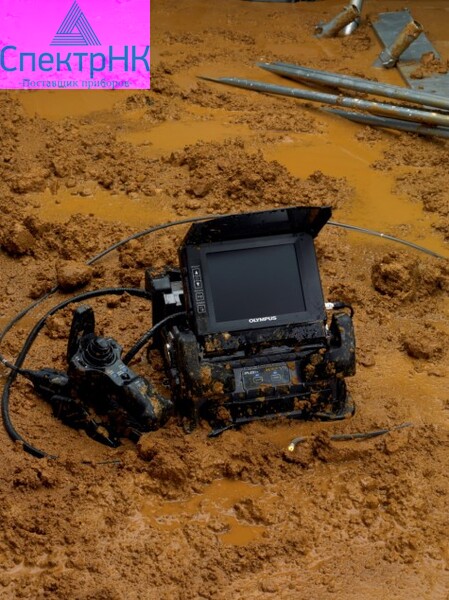

Питание прибора осуществляется от сменных литиево-ионных аккумуляторных батарей, что делает его очень мобильным, а герметично уплотненный корпус (без наружных отверстий для охлаждения) соответствует стандарту военной приемки США MIL-STD 810F и позволяет работать под дождем и снегом, в условиях высокой влажности, соляного тумана, запыленности и при высоком уровне наружных электромагнитных помех и ионизирующего излучения. По механической надежности и стойкости ко внешним условиям эксплуатации прибор iPLEX FX далеко опережает любой из аналогичных видеоскопов — мы не сомневаемся, что это изделие максимально соответствует требованиям различных отраслей промышленности, прибор понравится любому заказчику.

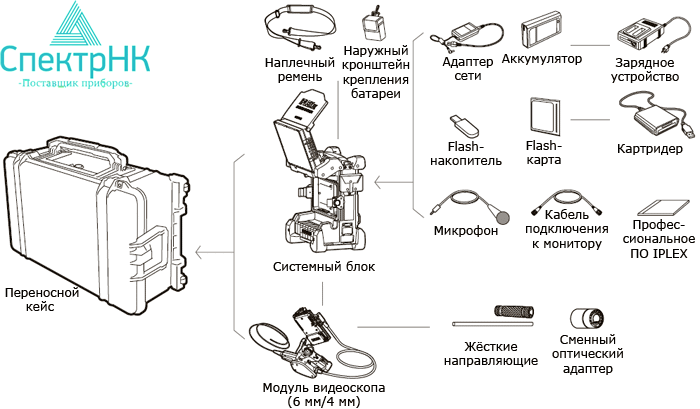

Оптические адаптеры

Пользователь имеет возможность выбора оптических адаптеров (сменных объективов) с требуемыми углами поля зрения, направлением обзора и глубиной резкости.

---

Аккумуляторная батарея

NP-L7S (Li-ion батарея)Время работы от одной батареи при стандартных условиях эксплуатации составляет примерно 2,5 часа.

---

Зарядное устройство

JL-2PLUS/OL-0 (115 В)JL-2PLUS/OL-1 (220 В)Последовательная зарядка двух батарей.

---

Жесткая направляющая

MAJ-1737 (для эндоскопов с диаметром рабочей части 4,0 мм)MAJ-1253 (для эндоскопов с диаметром рабочей части 6,0 мм)Используется в качестве вспомогательного направляющего инструмента. Рабочая часть эндоскопа легко вставляется и фиксируется внутри жесткой направляющей.

---

Держатель блока управления

MB-937Дает возможность фиксации блока управления на штативе, что удобно при длительных осмотрах.

---

Кабель — удлинитель для ЖК монитора

SU492400Позволяет устанавливать снятый с блолка ЖК монитор в любом удобном для Вас месте.Примечание: вышеуказанный кабель не входит в стандартный комплект поставки показанного на фотографии ЖК монитора

---

Инструмент для извлечения посторонних предметов

MAJ-1353（Петля）MAJ-1354（Аллигаторные щипцы）MAJ-1355（Корзина）MAJ-1356（3-х проволочный захват）MAJ-1357（Магнит）Выпускаются различные типы инструментов для извлечения посторонних предметов.

---

Управляемые ложементы, предназначенные для осмотра двигателей JT8D

Обеспечивают гибким зондам дополнительную степень свободы, что необходимо при осмотре камеры сгорания двигателей JT8D.Могут применяться совместно с эндоскопами следующих моделей: IV8620, IV8635, IV7635, и IV7650.Примечание: управляемый ложемент для двигателя JT8D имеет сертификат производителя (Pratt & Whitney).

---

Направляющие трубки, предназначенные для совместной работы с длинными приборами семейства IPLEX FX

MAJ-1824-50 (for IV8650)MAJ-1824-75 (для IV8675/ IV8675X2)MAJ-1824-120 (для IV86120)MAJ-1824-180 (для IV86180)Направляющие трубки защищают рабочую часть (зонд) эндоскопа от механических повреждений и облегчают ввод/извлечение зонда

---

Высокотемпературная направляющая

MAJ-1867 (для 4 мм рабочей части)Высокотемпературная направляющая трубка предназначена для обеспечения работы эндоскопа при повышенной температуре окружающей среды, вплоть до 250 °С, (482 F), что в значительной степени расширяет возможности осмотра неостывшего двигателя, горячего бойлера или котла. Преимущество высокотемпературной направляющей заключается в том, что сам осмотр может начаться при более высокой температуре, что приводит к общему сокращению времени осмотра. Нет необходимости дожидаться полного остывания агрегата.

Технические характеристики
