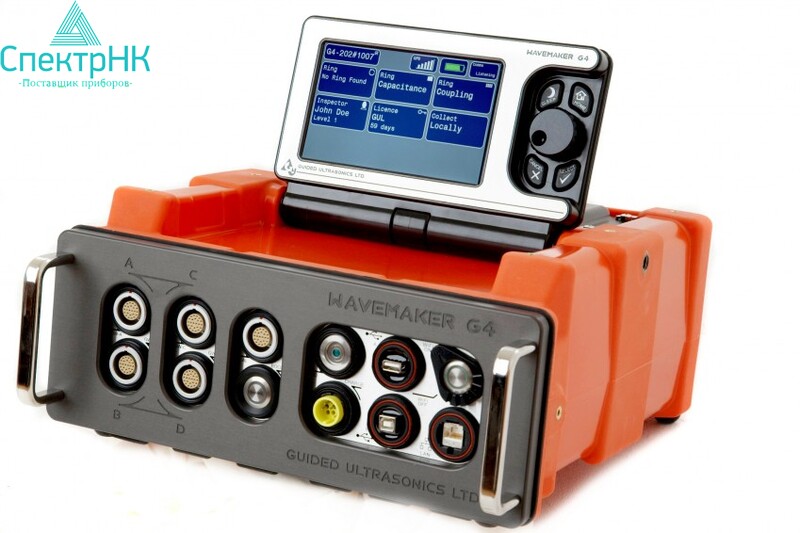

GUL Wavemaker G4- обследование трубопроводов

Отвечающая современным требованиям система отбраковки труб. Используется для быстрого обнаружения коррозии на внутренних и наружных поверхностях, а также для обнаружения других дефектов. Точно измеряет расстояния от места установки на трубопроводе кольца с преобразователями до дефекта. Определяет размер и характер дефекта, позволяет узнать причину его появления.

Принцип действия измерителей основан на акустическом эхо-методе неразрушающего контроля. Wavemaker генерирует ультразвуковые волны различной частоты в контролируемом трубопроводе. Принимает и анализирует ультразвуковые волны, отраженные от дефектов, сварных соединений, границ труб и других отражателей.

GUL Wavemaker - система обследования трубопроводов

Wavemaker G4 — это самая современная система скринингового сканирования труб, разработанная для быстрого обнаружения коррозии и других дефектов на внутренних и наружных стенках трубы.

Компания Guided Ultrasonics Ltd была образована в 1999 году на базе Королевского колледжа Неразрушающего Контроля (Великобритания) с целью вывода на рынок новейших разработок и запатентованных технологий данного института. Основным продуктом данной компании стала система Wavemaker, созданная для комплексной оценки состояния трубопроводов, и имеющая в своей основе запатентованную технологию генерации, приема и анализа направленных УЗ-волн низкой частоты, в т.ч. волн Лэмба, «крутильных» и др. видов волн.С 2002 г. налажено серийное производство данного оборудования. Сначала в открытой продаже появились системы Wavemaker SE16, затем на их смену пришли Wavemaker G3, а с июля 2012 года компания Guided Ultrasonics Ltd официально объявила о начале продаж нового поколения оборудования под индексом G4.Попытки скопировать данную технологию и создать работающий образец предпринимались ранее и предпринимаются по сей день. Но с уверенностью можно заявить, что ни одна из них не увенчалась успехом, и ни один из аналогичных приборов до сих пор не попал в серийное производство.

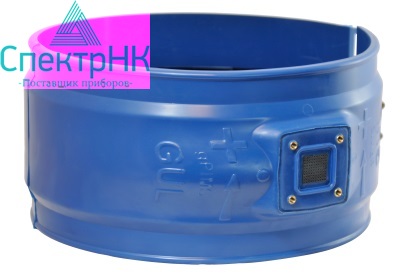

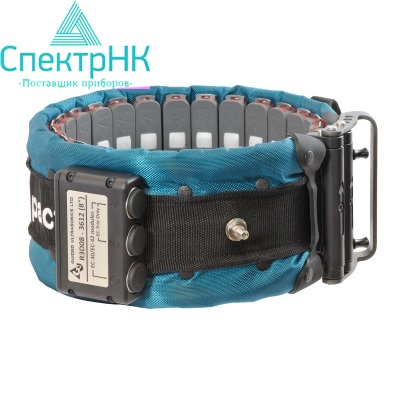

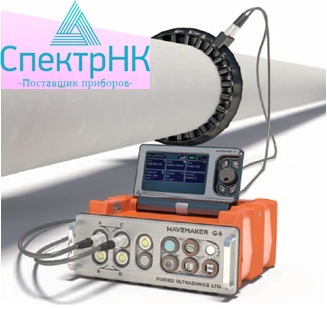

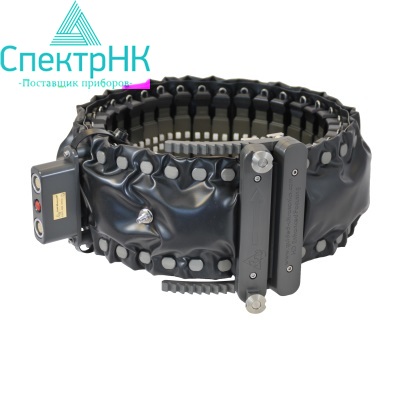

Wavemaker G4 позволяет производить комплексную инспекцию больших участков трубопроводов при помощи всего одного кольца с преобразователями, расположенного в удобном для контроля месте.

Гарантирует эффективный контроль трубопроводов

• Над поверхностью земли
• Под дорогами, железнодорожными переездами, эстакадами
• Под естественными и искусственными водоемами
• Сквозь стены и перекрытия
• Другие изолирующие среды

В обе стороны от кольца на расстояние до 250 м распространяются направленные ультразвуковые волны, позволяющие с помощью эхо-сигнала получить наглядную информацию о дефектах, трещинах и коррозии трубы. При этом доступ к трубе необходим только в месте установки преобразователей. Обследование может выполняться в процессе эксплуатации труб, заполненных жидкостью или газом, а также при повышенных температурах.

Преимущества применения системы Wavemaker G4

• Контроль труб различного диаметра
• Возможность контроля трубопроводов без вывода из эксплуатации

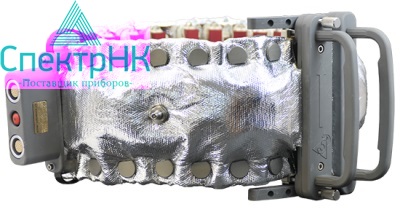

• Возможность сканирования при высоких температурах (при использовании высокотемпературных колец — свыше 250 градусов по Цельсию)
• Большая эффективная длина диагностируемого участка (до 250 м в каждом направлении)

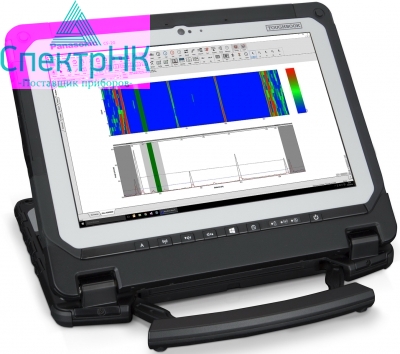

• Наглядность результатов сканирования (все данные выводятся на экран компьютера в виде информативного графика)
• Высокая скорость сканирования
• Возможность работы через лакокрасочное покрытие

Общее время на проведение монтажа, сканирования и предоставления результатов на мониторе в зависимости от диаметра трубопровода составляет от 5 до 15 минут.Применение данной системы позволяет своевременно определять недопустимые дефекты в труднодоступных местах, повысить надежность оборудования, снизить простои и материальные потери из-за сквозных пропусков.

Система Wavemaker G3 внесена в государственный реестр средств измерений под номером № 29841-05 (обновлен в 2011г. под номером 47590-11). Получен сертификата СИ на Wavemaker G4, номер в Госреестре 55025-13.
