Silverwing ThetaScan

Silverwing ThetaScan

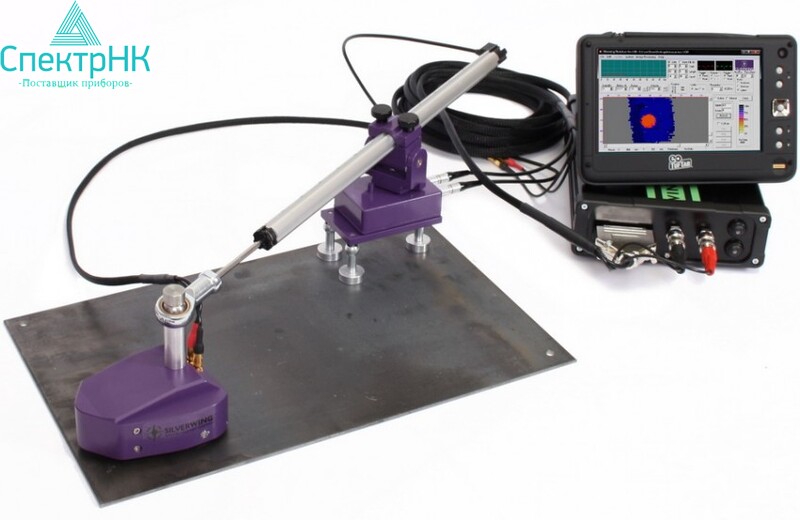

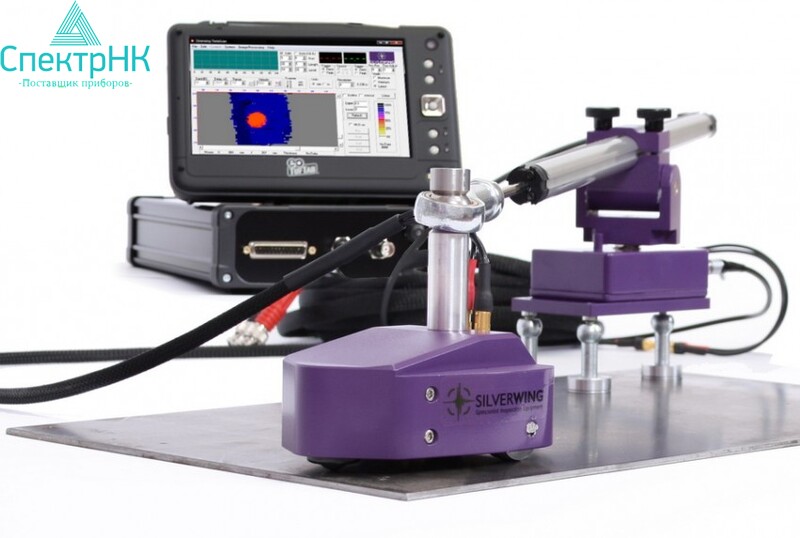

Ручной двухосный сканер ThetaScan с кодированием, в котором используется раздельно-совмещенный «сухой» колесный датчик с частотой 5 МГц, позволяющий проводить ультразвуковое С-сканирование с визуализацией без контактной жидкости. Магнитные колеса и магнитный фиксатор кодировщика позволяют прочно удерживать сканер на поверхности, обеспечивая необходимую точность кодирования и контакт датчика.

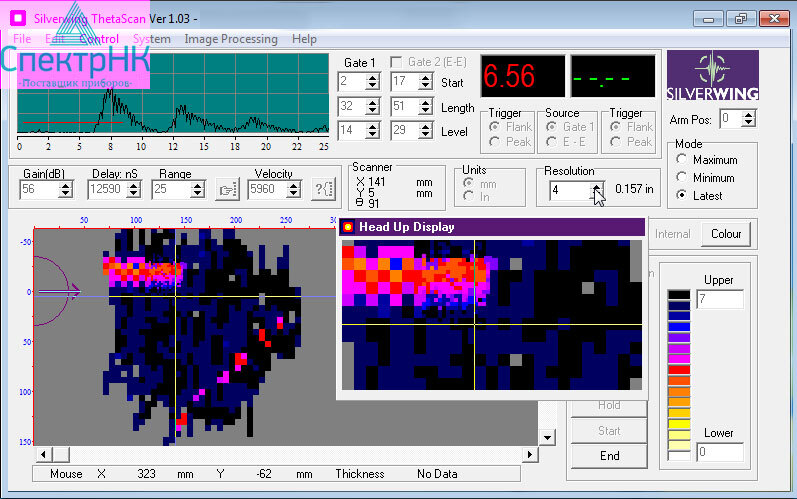

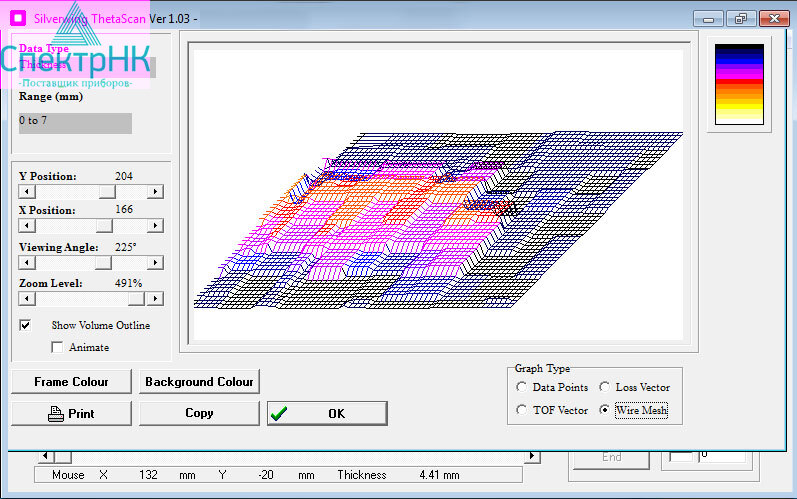

Работающий от аккумулятора (7 часов при полной зарядке) цифровой ультразвуковой преобразователь/приемник обрабатывает УЗ-сигналы и комбинирует эту информацию с детальной информацией о положении, полученной от двухкоординатного кодировщика. ThetaScan через порт USB 2.0 подключается к портативному компьютеру (UMPC) последнего поколения. Программа снабжена стандартными средствами управления дефектоскопом для. Все средства управления, такие как настройка усиления, диапазона временной оси, фильтрации и вентиля расположены на одном экране с дисплеем A-скана и изображением B-скана. Простые в эксплуатации средства измерения дефектов в сочетании с функцией вырезания и вставки позволяют непосредственно экспортировать изображения дефектов в другие программы Windows, такие как Word или Excel.

Ключевые характеристики

• Работа от аккумулятора
• Легкий и портативный
• Магнитная фиксация для точного С-скана

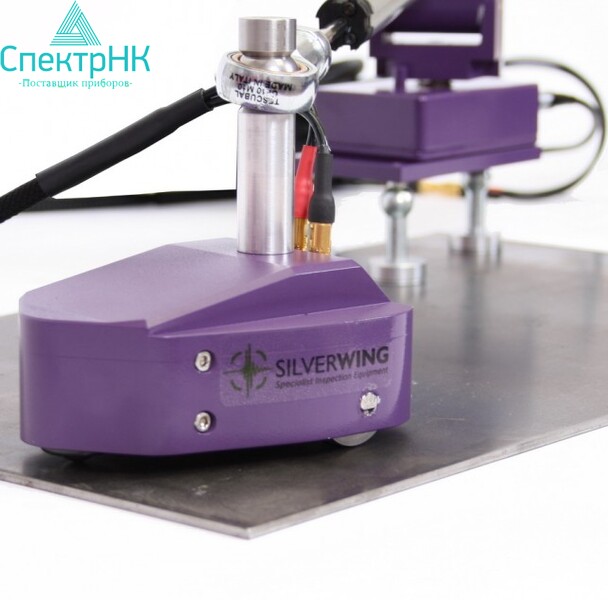

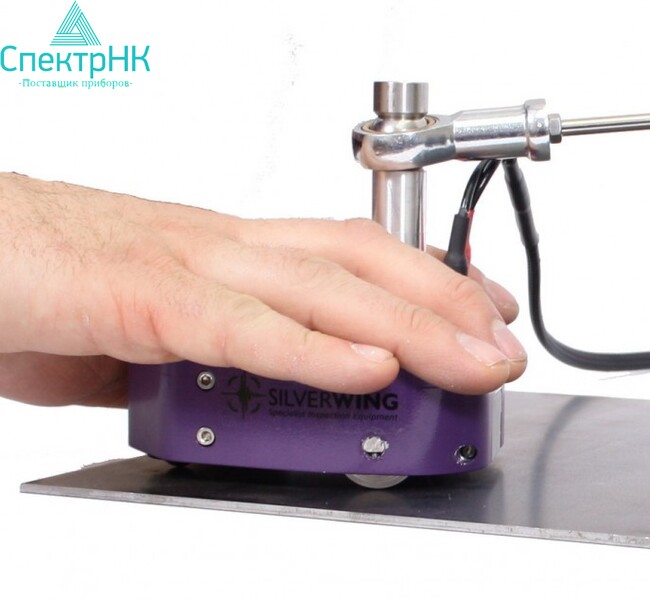

• Раздельно-совмещенный «сухой» колесный датчик с частотой 5 МГц

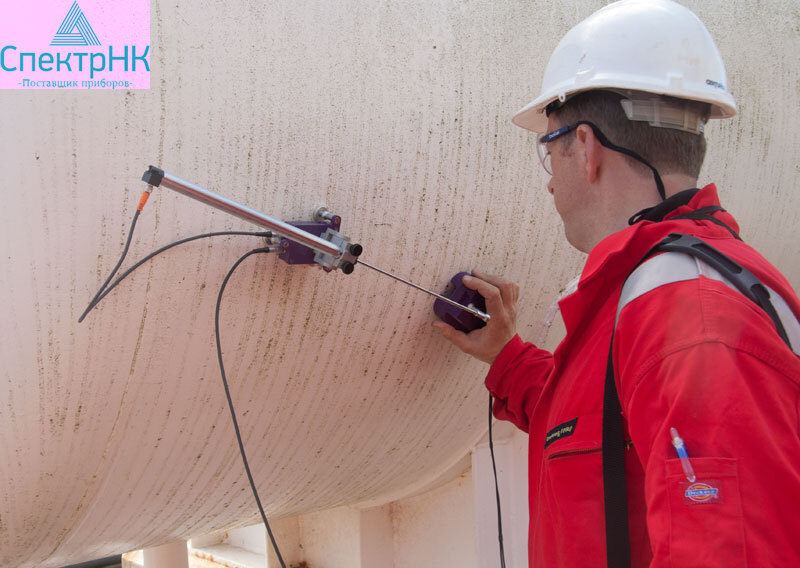

• Сканирование труб и плоских пластин (две версии исполнения)

Технические характеристики
