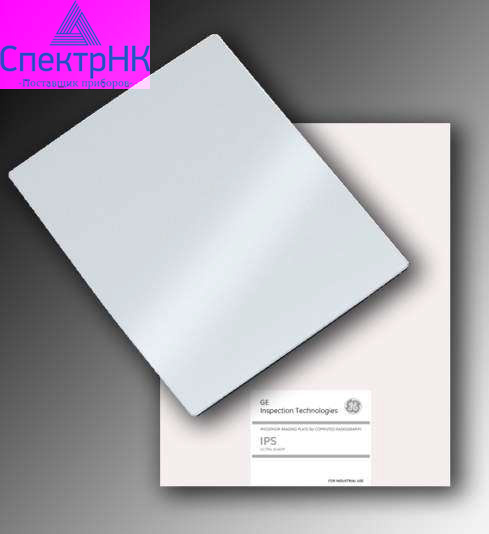

Фосфорные пластины

Фосфорные пластины для промышленной радиографии

Фосфорные пластины — высокотехнологичные вычислительных радиографических систем, современная замена устаревшим плёнкам и бумаге. Обладают более высоким динамическим диапазоном чувствительности, а значит, могут обеспечить при однократной экспозиции необходимое изображение более толстых объектов, нежели на пленке.

Типы запоминающих пластин

• Высокого разрешения - IPS: Самое высокое качество получается при сканировании специальных запоминающих пластин на режиме <50um лазерного сканирования (т.е. проверка качества сварки и поиск трещин);
• Общего назначения - IPC2: Самое быстрое время экспонирования для задач с наилучшим соотношением доза (меньше)/скорость (больше) (т.е. CUI, работы не попадающие под действие стандартов, и т.д.).

IPU Запоминающая пластина

Современная технология производства запоминающих пластин, которая позволяет получать самое высокое качество изображений по самым жестким требованиям.

	IPC2	IPS	IPU
BSR (на CRxFlex)	100мкм	80мкм	50мкм
Чувствительность(или скорость)	40%	100%	500-700%
SNR	>125	>200	>140
SNRнормализированный	>110	>215	>250

Новый дизайн: CRxVision запоминающие пластины

• IPS, IPC2 и IPU
• Металлизированная подложка
• Рабочая сторона не подвергается механическому воздействию во время транспортировки пластин в CRxVision
• Уменьшения контроля обратного рассеяния
• Использовать как пленку, без эффекта памяти
• Стандартные пленочные форматы / размеры
• Специальные длины до 152,4 мм/60
• Специальные форматы по запросу

Вопросы и ответы

Вопрос: Сравнительные характеристики по качеству изображения. Чем отличается изображение, полученное с использованием запоминающих пластин от изображения, полученного при использовании стандартной пленки?

Ответ: Качество изображения на пленку определяется оптической плотностью, чувствительностью и отсутствием артефактов. Качество изображения на пластины определяют параметры SNR, BSR, GV, CNR, чувствительность. Это в первую очередь связано с той разницей, как формируется изображение на пленке и на запоминающей пластине и как оно переводится в видимый формат. Так как в цифровом формате изображение читается на мониторе и с помощью программных продуктов, то сравнительное качество может быть оценено по чувствительности (количеству проволочек видимых на проволочном эталоне, и в этом цифровая радиография не отличается от пленочной. Дополнительно есть корреляции между качество на пленке и пластинами. Эти корреляции описаны в стандарте ISO 17636-2 (таблицы 3 и 4)

Вопрос: Каков срок эксплуатации фосфорных пластин? Я знаю что там все зависит от количества снимков, сделанных на нее, но если не часто использовать ее может ли пластина лежать 5, 10, 15 лет без потери своих свойств?

Ответ: Срок эксплуатации в первую очередь зависит от производственной культуры обращения с пластиной. Срок годности пластины не ограничен временем и если соблюдать режим хранения, то пластина может быть использована и после долгого хранения. Наиболее приемлемый срок

Вопрос: Как правильно использовать пластины? Есть ли инструкция по эксплуатации?

Ответ: В инструкции по эксплуатации сканера есть специальная глава и подразделы по правильному обращению с пластинами и необходимые мероприятия для поддержания пластин в рабочем состоянии

Вопрос: Каков радиус изгиба запоминающих пластин?

Ответ: Примерный радиус составит около 5 см.

Вопрос: Каково время экспозиции на запоминающие пластины?

Ответ:

	IPC2	IPS	IPU
Скорость контроля всравнении с пленкой D7	10-40%	100%	500-700%
