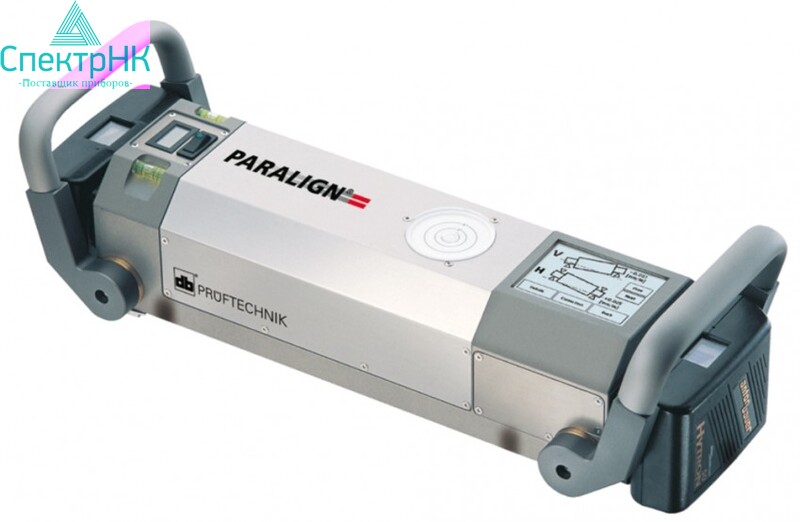

Pruftechnik PARALIGN Service
|
|
|
|
|
|
Гарантия производителя
Производитель: Pruftechnik
Доставка по Казахстану
Артикул: pr00541Цену уточните у менеджера
PARALIGN® – мастер своего дела
PARALIGN® – это уникальная система центровки валов, в которой впервые используется инерциальная измерительная техника. Три высокоточных лазерных гироскопа позволяют получить графические и числовые данные о параллельности любых валов, включая те, измерения которых ранее не были возможны.
Преимущества PARALIGN®
- Подготовка проведения измерения за несколько минут
- Небольшие затраты времени на проведение измерения (пример: 15 валов за 30 минут)
- Диагностика скрытых частей механизма
- Наглядная графическая и числовая документация данных о состоянии валов
- Четкое представление данных по корректировке
- Точно отцентрованные валы улучшают качество продукции иувеличивают производительность, продлевая срок эксплуатации и повышая темпы производства
На нижней части PARALIGN® находятся две шины, с помощью которых при проведении измерения он скользит по валу. Это движение, называемое «свип», приводит в действие запатентованный математический метод, который вычисляет точный результат. Благодаря свип-режиму нет необходимости устанавливать PARALIGN® на вал абсолютно параллельно. В положении под наклоном также будет выдан верный и стабильный результат.
Как работает PARALIGN®
От детского волчка к системе измерения параллельности
Волчок вращается по инерции и достаточно устойчив в этом состоянии. При наклоне опорной поверхности (так, как это показано на рисунке) ось волчка остается стабильной, несмотря на явный угол наклона. Этот же принцип применяется при работе PARALIGN®: внутри него находятся три перпендикулярно расположенных друг к другу лазерных гироскопа. Каждый из них определяет положение прибора в пространстве относительно соответствующих осей (X, Y, Z). |
Три круглых лазерных гироскопа образуют инерциальную систему измерения
В приборе PARALIGN® находятся три гироскопа-навигатора, которые производят измерения в 3-х плоскостях. В начале измерения PARALIGN® устанав- ливается на базовый вал и «изучает» его положение в прост- ранстве. При пере- устаовке и измерении других валов, PARALIGN® сравни- вает и вычисляет отклонение от параллельности с базовым валом. Подобные системы используются в аэронавигации и космонавтике.
