Pruftechnik ROTALIGN Ultra iS

Лазерный центровщик Pruftechnik ROTALIGN Ultra iS

В ROTALIGN® Ultra iS используются инструменты анализа, определяющие качество измерений, а также состояние машины. Возможность использования как стандартных, так и определяемых клиентом допустимых отклонений, которые необходимы для оценки состояния центровки. Анализ мягкой лапы упрощен благодаря диагностическим инструментам. Качество измерений может быть оценено при использовании стандартных отклонений и таблиц измерений, которые подтверждают воспроизводимость результатов. Встроенный температурный анализатор предназначен для определения параметров температурного роста.

Достоинства

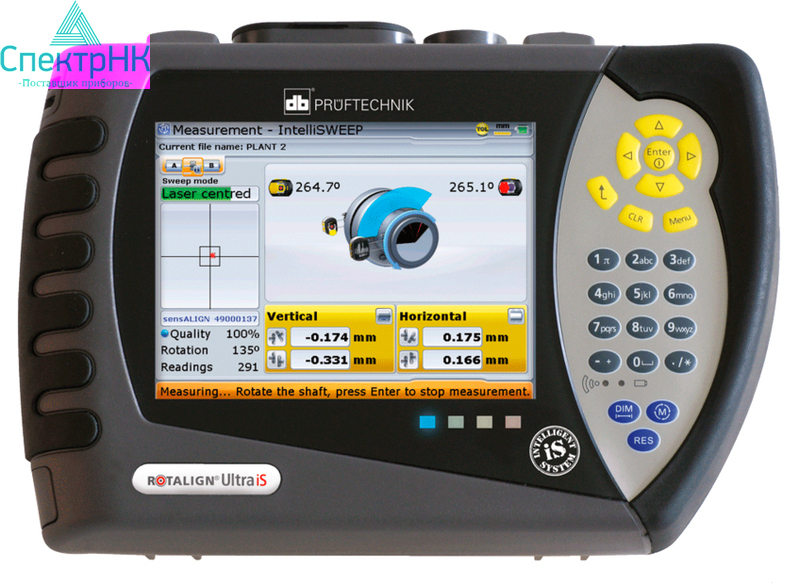

Быстрый переход от ввода параметров на результаты и обратно для мгновенной оценки состояния центровки. Двухплоскстные детекторы и встроенный инклинометр позволяют проводить одновременный контроль при корректировке вертикальных и горизонтальных машин в режиме Live Move (в реальном масштабе времени). Мощный процессор и 5.7 дюймовый экран под управлением интуитивно-понятного ПО позволяет легко центровать валы и управлять геометрическими измерениями не только профессионалам, но и начинающим специалистам. Визуализация данных настолько продумана, что будет понятна даже ребёнку. ROTALIGN® Ultra поддерживает беспроводную связь для передачи данных на внешние устройства.

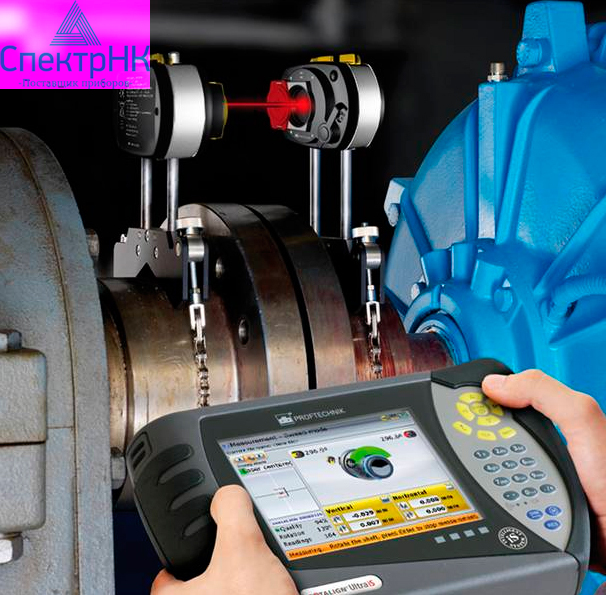

Измерение в непрерывном свип-режиме и режиме совмещения. Данные снимаются во время вращения вала автоматически и постоянно. Уже при повороте на 60◦ проводится большое количество измерений, необходимых для точного определения состояния центровки. Измерения проводятся при любой исходной позиции. Этот способ является более быстрым, а точность при его применении значительно выше, чем при методе 3-х позиций. Режим совмещения – идеально подходит для несоединённых и невращаемых валов в машинах с высокой скоростью вращения. Встроенный инклинометр фиксирует угол вращения при каждом прохождении луча через приемник. Измерение необходимо провести минимум в 3-х разных точках.

Основные характеристики

• Одновременный мониторинг корректировки по-горизонтали и вертикали
• Технология UniBeam® для быстрой настройки с помощью одного лазерного луча
• Автоматическое измерение в непрерывном SWEEP-режиме
• Защита от пыли, влаги, масла (IP 65 и IP 67)
• VGA TFT цветной экран и буквенно-цифровая клавиатура с подсветкой
• Беспроводная связь и USB интерфейс для ПК и принтера
• Мощный литий-ионный аккумулятор
• Центровка соединенных и несоединенных валов
• Центровка горизонтальных и вертикальных машин, а также машин на фланцах
• Центровка карданных и промежуточных валов
• Центровка последовательно соединенных машин (до 14 машин)
• Определение мягкой лапы, диагностика и корректировка
• Различные режимы измерения индивидуально для каждого применения
• Функция InfiniRange® расширяет измерительный диапазон детектора для определения несоосности
• Функция TolChek® автоматически оценивает состояние центровки
• Устанавливаемые пользователем допустимые отклонения
• Возможность выбора статической опоры решает проблемы, связанные с ограничениями на перемещение машин
• Практически неограниченное количество сохраняемых файлов и защита данных с помощью функции автосохранения
• Жесткие укрупненные универсальные скобы и набор дополнительных удлинительных стержней в чехле
• ПО для осуществления задач центровки и их полной документации

Полное и точное выполнение центровки
