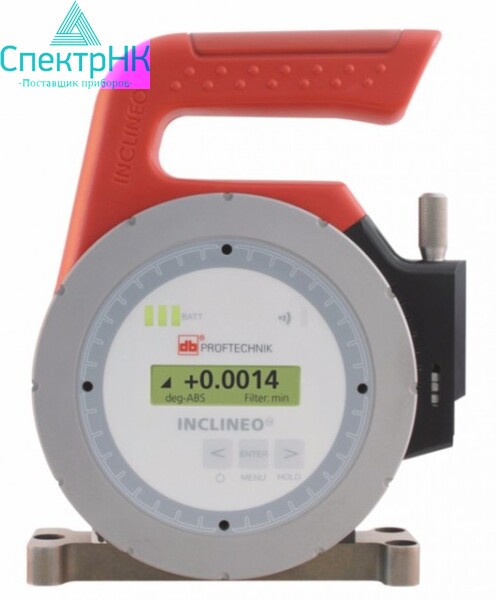

Pruftechnik INCLINEO

Продвинутые возможности

Благодаря инновационной конструкции, позволяющей вращать корпус на 360°, INCLINEO® легко регулируется для измерения с любым наклоном. INCLINEO® может использоваться как самостоятельно, так и вместе с программным обеспечением ALIGNMENT CENTER, выполняя широкий спектр задач.

Для проведения измерений предусмотрены различные режимы работы:

• абсолютный – измерения относительно вектора силы тяжести
• относительный – измерение поверхностей относительно друг друга

Крепления для различных задач

Вне зависимости от того, является ли поверхность горизонтальной или вертикальной, будь то валы или ролики, с большими зазорами или без них PRÜFTECHNIK гарантирует обеспечение правильной установки на всех поверхностях.

Обзор преимуществ

• Высокоточный электронный угломер предназначен для измерения абсолютных и относительных углов
• Вращающийся корпус позволяет выполнять измерения на поверхностях с любым наклоном
• Внешнее кольцо с 30° рисками и 5° шкалой на корпусе, а также встроенным винтом точной регулировки
• Крепления для различных задач
• Полноценное программное обеспечение на платформе Windows®
• Беспроводная связь с ПК
• Идеален при монтаже и наладке оборудования

Плоскостность поверхностейПри использовании совместно с программным обеспечением ALIGNMENT CENTER, INCLINEO® измеряет плоскостность блоков двигателей, рам компрессоров или фундаментов агрегатов быстро и легко. Вертикальность валовПри выполнении расчетов вертикальности вала,INCLINEO® сравнивает значения двух измерений,выполненных в двух противоположных положениях. В зависимости от агрегата, это осуществляется или путем вращения вала, или путем размещения INCLINEO® на двух противоположных сторонах.

Прямолинейность и параллельностьПрямолинейность измеряется путем замера в нескольких точках по прямой. Функция группировки измерений в рамках программного обеспечения позволяет выполнить оценку параллельности рельсов. СтанкиВысокая точность позволяет проводить измерениягеометрии агрегатов, особенно в целях обеспеченияконтроля качества.

Программное обеспечение ALIGNMENT CENTER поддерживает двухстороннюю связь между INCLINEO® и ПК. Точки измерения выбираются путем простого нажатия на кнопку ‘Take point’ (Выбрать точку) на ПК. В зависимости от режима, величины отклонения используются для расчета высоты, как для измерений прямолинейности, так и плоскостности. ALIGNMENT CENTER обеспечивает выполнение многочисленныхфункций, например, сравнение поверхностей, оценка параллельности или совмещение нескольких измерений.

Технические характеристики
