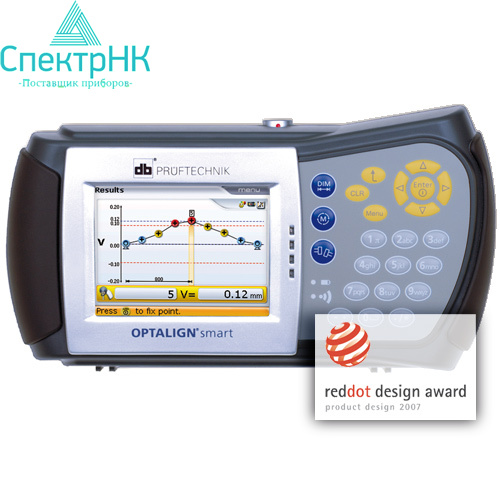

Pruftechnik OPTALIGN smart

Pruftechnik OPTALIGN smart

Теперь измерение прямолинейности возможно и с помощью прибора OPTALIGN smart — системы лазерной центровки компании Pruftechnik. Приложение было названо «smart straightness», оно используется в случаях, когда необходима высокая точность измерения, особенно при установке подшипников и проверке промвалов. Последующие корректировки можно проводить в режиме реального времени. Это новое эффективное приложение можно приобрести отдельно, а также в качестве выгодного дополнительного комплекта.

Основные характеристики

• Быстрая установка при помощи доступного меню
• Измерения доступны для редактирования на любом этапе
• Возможность замера линий на разных уровнях
• Дополнительная функция для поверхностей со значительным смещением
• Автоматическое прокладывание маршрута для упрощения процесса измерений
• Интерполяция результатов посредством выбора 2 фикс. точек
• Значения допуска можно подсчитать вручную или автоматически
• Цветной экран обеспечивает эффективный анализ отступления точки от допустимой нормы
• Таблица измерений для проверки повторяемости результатов
• Мониторинг корректировок при помощи функции Live Move

Преимущества прибора

• Клиенты, пользующиеся прибором OPTALIGN smart, могут приобрести приложение в качестве выгодного дополнительного комплекта
• Беспроводная передача данных
• Ручной или автоматический подсчет значений допуска
• Проверка повторяемости результатов при помощи таблицы измерений
• Функция Live Move для мониторинга корректировок
• Подготовка отчетов в соответствии с требованием клиента

Прецизионная лазерная центровка при повороте вала

Благодаря наглядному интерфейсу, эргономичной конструкции и многим другим достоинствам, OPTALIGN smart является очень популярной измерительной системой при техническом обслуживании и диагностике насосов, двигателей, коробок передач, компрессоров и других вращающихся машин и механизмов. Если машина прецизионно отцентрирована, то существенно снижается нагрузка на валы. Это ведет к увеличению срока службы машин, снижению затрат на ремонт и техническое обслуживание и, соответственно, увеличению эффективности их использования.

Экран с высоким разрешением TFT-дисплея OPTALIGN smart, небольшой вес, удобное расположение и предельно ясное назначение рабочих клавиш обеспечивают возможность выполнять работы по центровке даже в самых сложных условиях.

Несложный и легкий в понимании интерфейс

Секрет наглядности работы прост — это 3 голубые функциональные клавиши для выполнения основных операций центровки, вызова контекстного меню, текстовой подсказки и ясного отображения результатов центровки.

По требованию заказчика, при планировании дальнейшего роста рабочих задач по центровке, конфигурация системы, принятая по умолчанию, может быть расширена, инвестируя, таким образом, будущее применение OPTALIGN smart.

Экспресс-настройка / быстрая проверка

Быстрый и жесткий монтаж преобразователя и отражателя на валах, используя предварительно собранные крепления. Введите необходимый размер и поверните вал для немедленного получения результатов. Состояние центровки определяется автоматически, основываясь на текущей таблице допусков.

Непрерывные измерения в SWEEP-режиме

В этом режиме данные измерений автоматически и непрерывно накапливаются при повороте валов. Поворот вала, как минимум, на 60° позволяет провести замеры в большом числе точек для точного определения состояния центровки. Измерения могут быть запущены в любом положении вала и в любом направлении его вращения.

Мониторинг в реальном масштабе времени

Автоматический расчет результатов центровки горизонтальных и вертикальных соединений, а также смещения опор. На большом дисплее отображается направление и величина коррекции опор машины, которые необходимо передвинуть. OPTALIGN smart позволяет контролировать и отображать движение в реальном масштабе времени во время выполнения процедуры коррекции несоосности.

Удобная, быстрая и прецизионная центровка

Центровка цепочки из 3-х машин OPTALIGN^® smart позволяет измерять и полностью отображать параметры центровки цепочки из 3-х машин, обеспечивают пользователю возможность установки машин оптимальным образом.Контроль допусков (функция TolChek) Автоматическая оценка состояния центровки машин с помощью активной таблицы допусков, «смайликов» и системных светодиодов. Эта функция также активизируется во время коррекции положения машин.Режим многоточечных измерений Измерения выполняются в любых выбранных позициях. Результаты могут быть получены при снятии показаний в любых 3-х или более точках и при повороте вала на 60° или больше.Функция InfiniRange Расширение области измерения детектора, обеспечивая при этом возможность выполнения центровки машин с большой несоосностью. Это удобный инструмент для больших диапазонов измерения. Она позволяет исключить необходимость грубой настройки, обеспечивая при этом возможность регистрации первоначального состояния центровки.Переопределение опор Проблемы, возникающие с перемещением опор, решаются путём переопределения фиксированных опор.Выбор типа муфты Для обеспечения точности результатов нужно правильно задать тип муфты. Истинные смещения рассчитываются в реальных плоскостях муфты в соответствии с характеристиками производителя.Мягкая опора Для хорошей центровки мягкая опора должна быть исключена. Опоры машины должны быть правильно установлены на фундаменте. Измерение, коррекция и документирование параметров мягких опор.Тепловое расширение и допуски Тепловое расширение и требуемые допуски в сочленениях можно учесть, введя соответствующие коррекции по опорам и муфтам.

Достоинства прецизионной центровки

Вращающиеся машины и механизмы склонны к появлению несоосности. Эффективность работы машин и затраты на их обслуживание будут постепенно снижаться по мере их эксплуатации, если эти машины были хорошо отцентрированы на стадии запуска и регулярно обслуживались в процессе работы. Прецизионная лазерная центровка увеличивает работоспособность машин, так как снижается частота появления неисправностей. Это позволяет сохранить оборудование и увеличить качество изделий, так как вибрация при этом сводится к минимуму.В случае несоосности значительно увеличивается нагрузка на валы из-за реактивных сил, возникающих в соединении машин. Прецизионная лазерная центровка обеспечивает:

• Снижение повреждений подшипников, уплотнений, валов и муфт.
• Снижение температуры подшипников и муфт.
• Снижение вибрации.
• Снижение потребления энергии.
• Исключение поломки (или растрескивания) валов.
• Сохранение фундаментных болтов.

Системы центровки компании Pruftechnik широко применяют ведущие промышленные компании мира в следующих отраслях промышленности:

• Нефтегазовая и угольная
• Нефтехимическая
• Энергетика
• Сервис
• Цементная
• Целлюлозно-бумажная
• Химическая
• Пищевая
• Водоочистка и канализация
• Сталелитейная
• Фармацевтическая
• Обрабатывающая
