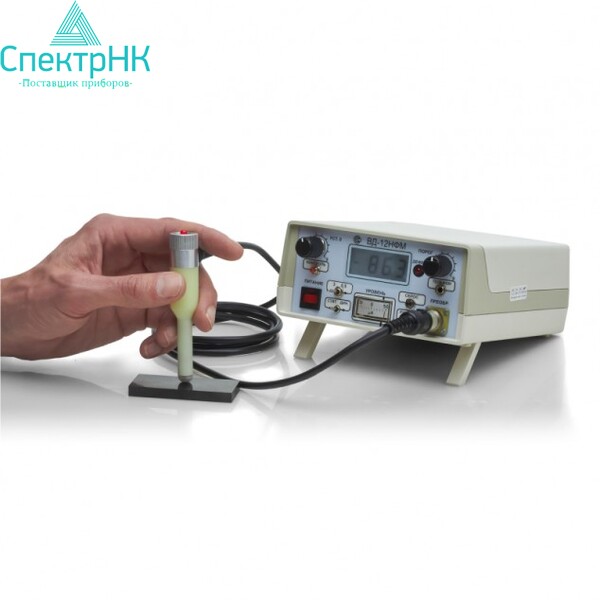

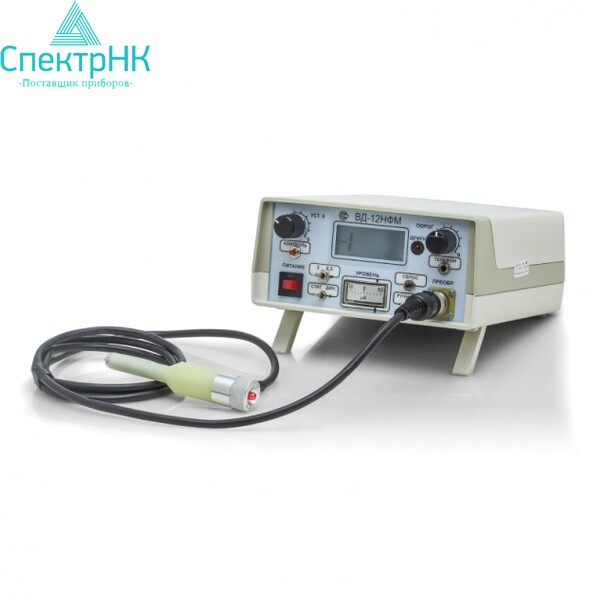

Вихретоковый дефектоскоп ВД-12НФМ

Гарантия производителя	Производитель: НИИИН Технологии
Доставка по Казахстану	Артикул: pr00514

Цену уточните у менеджера

Запросить КП Консультация

Вихретоковый дефектоскоп для обнаружения поверхностных дефектов сплошности

Вихретоковый дефектоскоп ВД-12НФМ позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных и немагнитных сталей и сплавов. Не требует контакта с поверхностью детали, поэтому может выявлять дефекты через покрытия, слои окислов и загрязнений. Допускается контроль изделий сложной формы, криволинейных или грубых поверхностей. Возможно применение дефектоскопа ВД-12НФМ для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.

Нормативными документами РЖД прибор ВД-12НФМ рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов.

Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов.

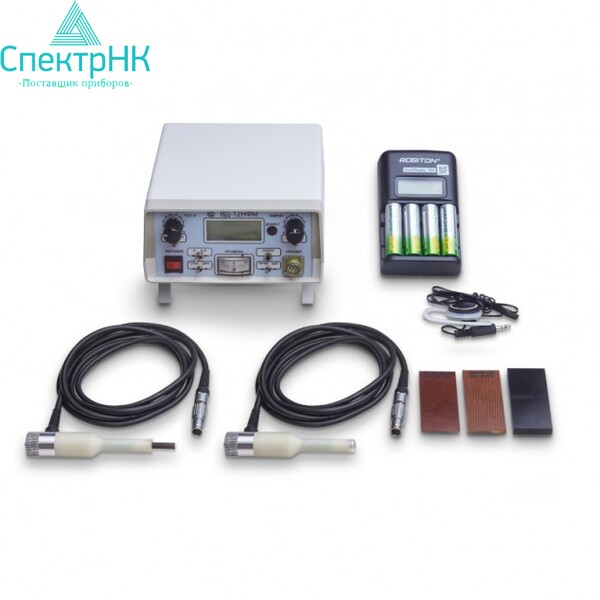

Поставляется в комплекте с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях.

Применение

нефтяная и газовая промышленность
атомная энергетика
машиностроение
железнодорожный транспорт
строительство и ЖКХ
оборонно-промышленный комплекс (ОПК)
сельское хозяйство

Особенности

обнаружение дефектов в изделиях из ферромагнитных и немагнитных сталей и сплавов
не требуется контакта с поверхностью детали (выявление дефектов через покрытия, слои окислов и загрязнений)
возможность определить местоположение, а также оценить размер и глубину поверхностной трещины
контроль изделий сложной формы, криволинейных или грубых поверхностей
рекомендация использования нормативными документами РЖД
предназначен для работы как в лабораторных, так и цеховых условиях депо, ремонтных заводов (эффективная система подавления индустриальных помех)
возможность ручной отстройки от внешних воздействий и влияющих факторов
световая и звуковая сигнализация при обнаружении дефекта
поставляется в комплекте с двумя преобразователями
широкое применение в различных отраслях промышленности

Технические характеристики

Технические характеристики Вихретоковый дефектоскоп ВД-12НФМ

Материал образца		Порог чувствительности, мм
Ферромагнитный	При шероховатости поверхности контроля не более	R_a 1,25 R_z 320
Глубина ИД		0,5 ± 0,05 3,0 ± 0,1
Ширина ИД		0,05…0,15 0,05…0,3
Немагнитный	При шероховатости поверхности контроля не более	R_a 1,25 R_z 160
Глубина ИД		0,5 ± 0,05 1,5 ± 0,1
Ширина ИД		0,05…0,15 0,05…0,15

Выявление дефектов обеспечивается при следующих условиях:

радиус положительной кривизны контролируемой поверхности не менее 10 мм

угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град

минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не менее:

для преобразователя Иа5.125.002 – 4;
для преобразователя Иа5.125.006 – 1;
для преобразователя Иа5.125.006-01 – 1.

* Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе) при шероховатости поверхности не более Ra 1,25 и максимальном зазоре до 0,2 мм-0,3+/-0,05мм.

Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается выявление дефектов, до:

Материал изделия	Максимальный рабочий зазор, для преобразователя
	Иа5.125.006 тип 1 Иа5.125.002 тип 2 Иа5.125.006-01 тип 3
Ферромагнитный	0,5 мм 3 мм -
Немагнитный	- - 0,2 мм

Электропитание	автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавливается по отдельному заказу)
Время установления рабочего режима не более	1 мин
Продолжительность непрерывной работы	8 ч
Диапазон рабочих температур	от -10°С до +40°С
Относительная влажность при температуре +250 C	80%
Габаритные размеры: электронного блока (Д X Ш X Г) преобразователей (Диаметр X Длина)	190 мм х150 мм х 70 мм Иа5.125.002 - 20 мм x 105 мм Иа5.125.006 (с защитным колпачком) - 20 мм x 130 мм
Масса электронного блока (с элементами питания)	0,9 кг
