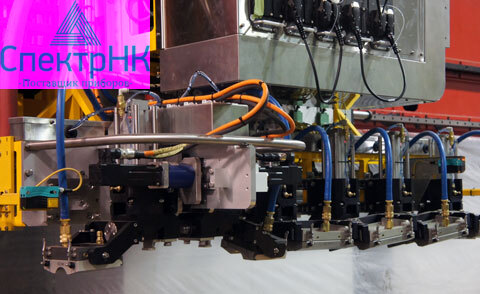

Система контроля труб ERW Off-Line

Система контроля труб ERW Off-Line

Эта автономная система обследования труб реализует метод фазированных решеток для контроля сварных швов и зон термического влияния труб, полученных электросваркой методом сопротивления.

Назначение системы

• Контроль сварных швов
• Контроль всего объема трубы
• Нет необходимости в отслеживании шва
• «Гибридное» решение, обеспечивающее комбинированный контроль сварных швов и полноразмерное обследование с помощью одной и той же измерительной головки
• Широкий сектор покрытия сварного шва и зон термического влияния с постоянной амплитудой, используя только один преобразователь с фазированной решеткой с обеих сторон от сварного шва (исключая необходимость в отслеживании шва)
• Автоматическое радиальное позиционирование преобразователя в соответствии с толщиной трубы
• Множество режимов контроля с помощью одного и того же преобразователя с фазированной решеткой (45°, 60°, 70°, 45° тандем и т.д.)
• Оптимальное детектирование каждого типа дефекта на внутренней и внешней поверхности и середине стенки
• Очень короткая длина неконтролируемых участков на концах трубы
