3D-сканер SIMSCAN 30

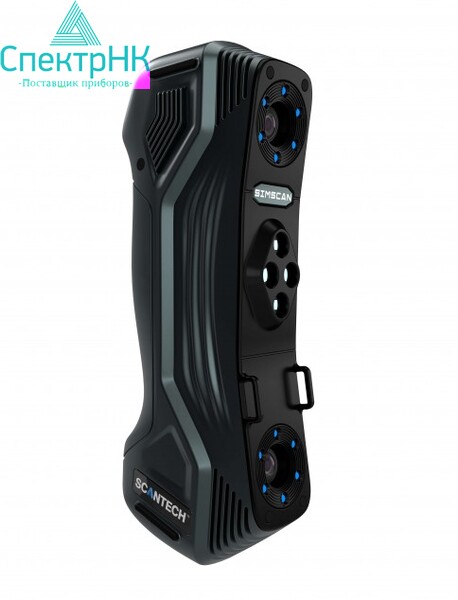

SIMSCAN 30 - миниатюрный 3D-сканер размером с ладонь, это самый компактный на рынке ручной лазерный 3D-сканер. Предназначен для 3D-измерений с метрологической точностью до 20 мкм и разрешением 25 мкм, используется для обратного проектирования и контроля качества изделий на производстве. Помогает инженерам и проектировщикам решать сложные задачи в разных отраслях промышленности, может использоваться в архитектуре, строительстве, автомобилестроении, дизайне и других областях, позволяет быстро построить 3D-модель небольших и средних объектов.

Оптический сканер использует в качестве подсвета лазерные лучи. 3 режима работы позволяют подстроиться под особенности любого объекта. В режиме ультра быстрого сканирования сканер проектирует сетку из 11 синих лазерных крестов. Для работы в режиме высокой точности - 7 параллельных линий. 1 дополнительная синяя линия позволяет сканировать глубокие отверстия и получать данные об объектах со сложным рельефом. Лазер имеет класс безопасности II и абсолютно безвреден для глаз.

ScanTech SimScan 30 обладает высокой производительностью. Скорость сканирования до 2020000 измерений в секунду и область захвата 410х400 мм позволяют быстро собрать данные и воссоздать 3D-модель объекта.

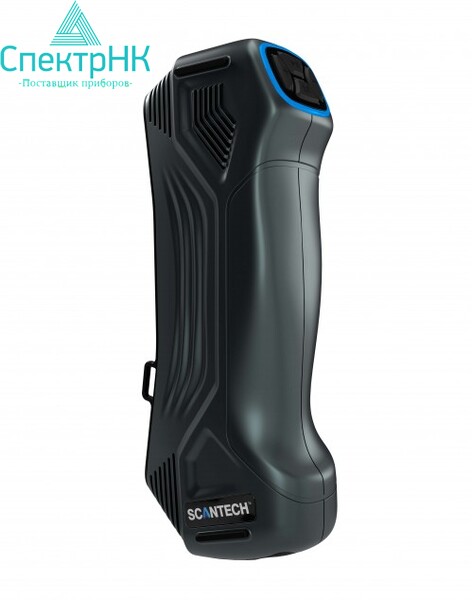

Сканер имеет металлический корпус, но несмотря на это его вес составляет всего 570 г. Внутренние компоненты аэрокосмического класса гарантируют долгий срок службы прибора. Эргономичный корпус удобно ложится в руку, позволяя работать длительное время без усталости.

Преимущества 3D-сканера ScanTech SimScan 30

Универсальный сканер приспособлен к любым условиям использования - он устойчив к воздействию вибраций и нестабильности окружающей среды. Эстетичный дизайн, компактные размеры и простое управление делают сканер комфортным в работе.

Особенности 3D-сканера ScanTech SimScan 30:

• скорость сканирования 2020000 измерений в секунду;
• метрологическая точность измерений 20 мкм;
• металлический корпус;
• простое и удобное управление;
• небольшой вес всего 570 г.

Принцип работы

3D-сканер использует комбинацию различных источников излучения для максимально эффективного сканирования объектов любой сложности. Сканер оснащен тремя типами лазерных источников:

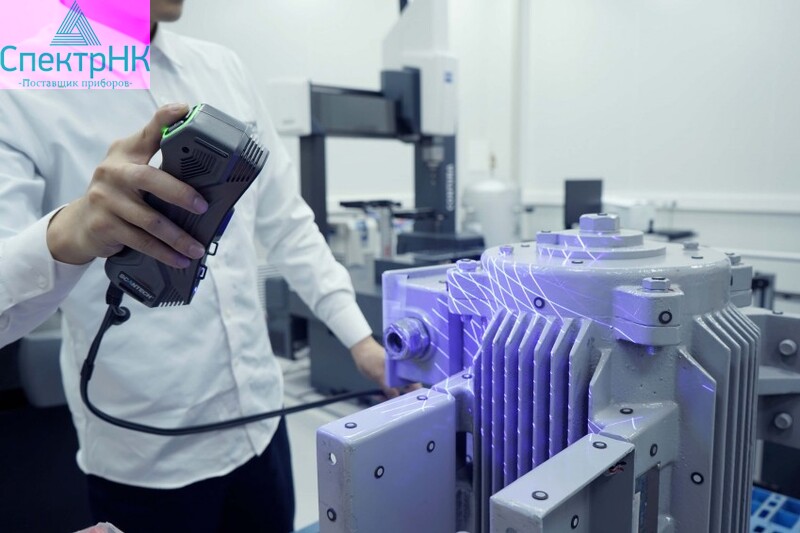

1. Для сверхбыстрого охвата используются 11 синих лазерных крестов, образующих 22 линии. Это позволяет оперативно получить общую форму объекта.
2. Детальное сканирование обеспечивается 7 синими параллельными линиями. Такая конфигурация идеальна для фиксации мельчайших элементов и текстур поверхности.
3. Для труднодоступных мест применяется 1 синяя лазерная линия, способная проникать в глубокие отверстия и фиксировать их геометрию.

Устройство способно адаптироваться к различным типам поверхностей и форм, гарантируя максимальную точность при создании трехмерных моделей.

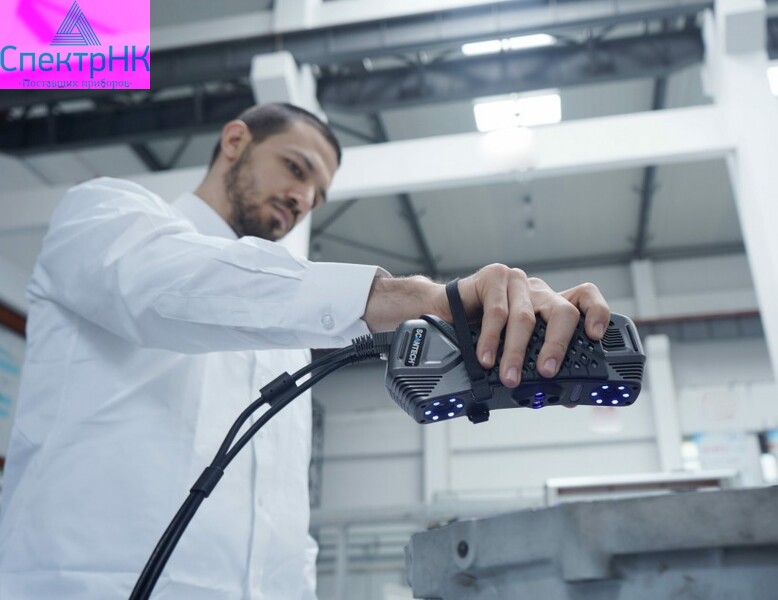

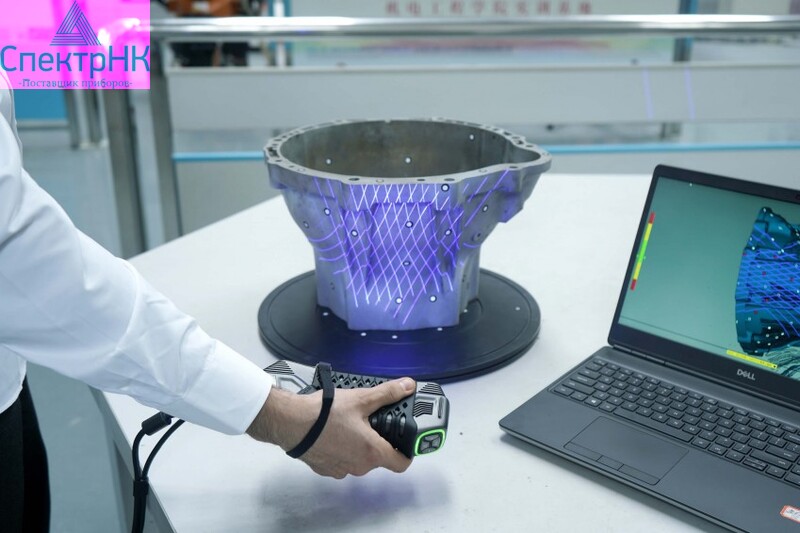

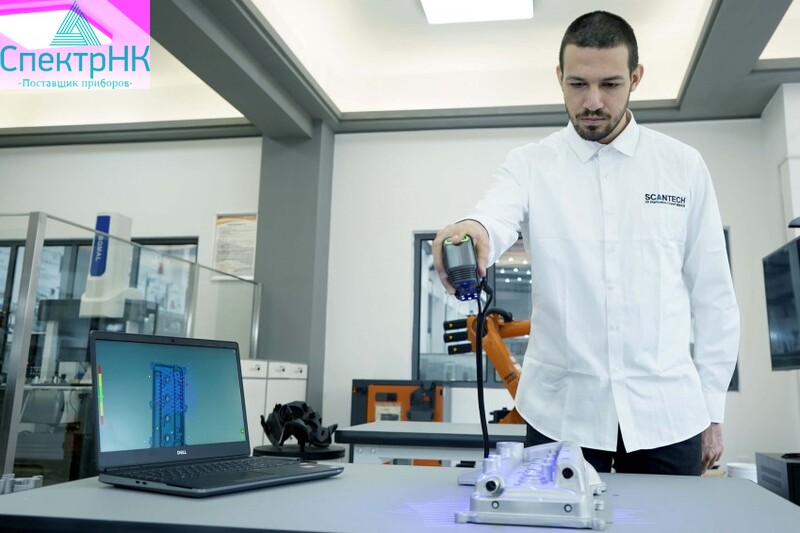

Процесс работы интуитивно понятен. Оператор перемещает 3D-сканер вокруг объекта, а встроенные датчики и камеры фиксируют отраженный свет, преобразуя его в облако точек. Обработка данных происходит на ПК в онлайн режиме, где специальное программное обеспечение прорисовывает детальную трёхмерную модель.

Комплектация

• 3D-сканер SIMSCAN 30
• Противоударный влагозащищённый кейс для транспортировки
• Калибровочная плита
• Комплект самоклеящихся маркеров 6 мм – 4000 шт.
• Комплект самоклеящихся маркеров 3 мм – 1000 шт.
• Провода для подключения к компьютеру (USB 3.0)
• Блок питания и комплект проводов для подключения к сети
• USB-ключ
• Флэш-накопитель с программным обеспечением ScanViewer

Технические характеристики
