Creaform MaxSHOT 3D

Creaform MaxSHOT 3D

Оптическая координатно-измерительная система

Это новое изделие, работающее совместно со сканерами, позволяет дополнительно увеличить точность и скорость фотограмметрии для широкого спектра применений, уже доступных для технологий компании Creaform, особенно, при контроле больших деталей.

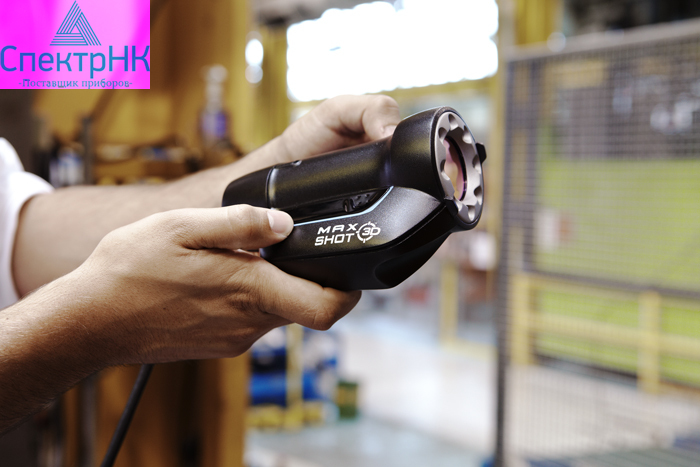

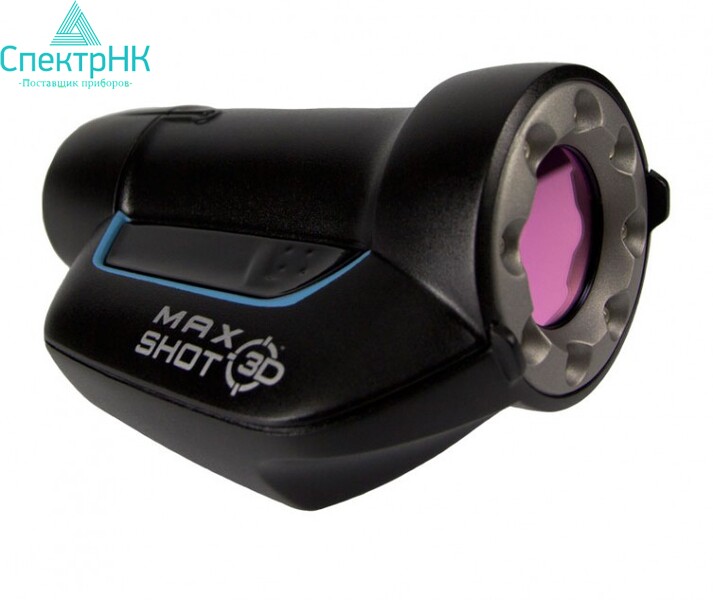

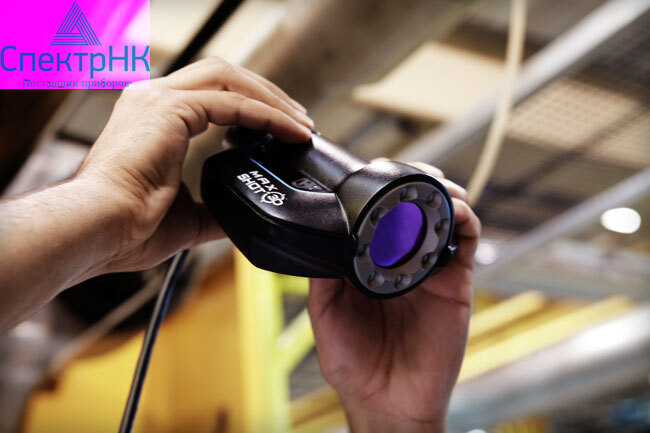

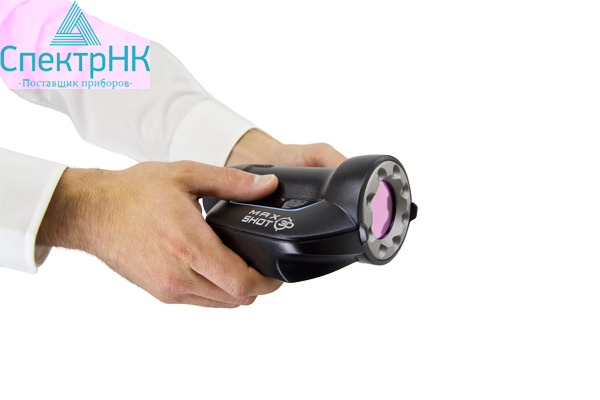

Разработала эту систему компания Creaform, известная своими технологиями создания портативных, надежных и очень простых в использовании средств контроля размеров изделий. Более конкретно, эта система, объединяющая фотограмметрическую видеокамеру MaxSHOT 3D и программное обеспечение для обработки данных VXshot, выгодно отличается от других систем, благодаря простоте использования. Ее удобный дизайн позволяет легко и быстро создавать высокоточные карты-модели координат объекта на основе серии фотоснимков, даже тем, кто впервые сталкивается с фотограмметрией.

Преимущества системы

• Точность измерения размеров становится еще выше
• Повышенная точность технологий компании Creaform благодаря фотограмметрии
• Исключительная простота использования
• Визуализация и проверка полученных данных в реальном масштабе времени
• Пошаговая работа, полностью направляемая программным модулем VXshot
• Эргономичный дизайн
• Сокращение времени измерений на больших деталях
• Ускоренное позиционирование на объекте сканера компании Creaform или оптической КИМ (координатно-измерительной машины)
• Легкость и портативность

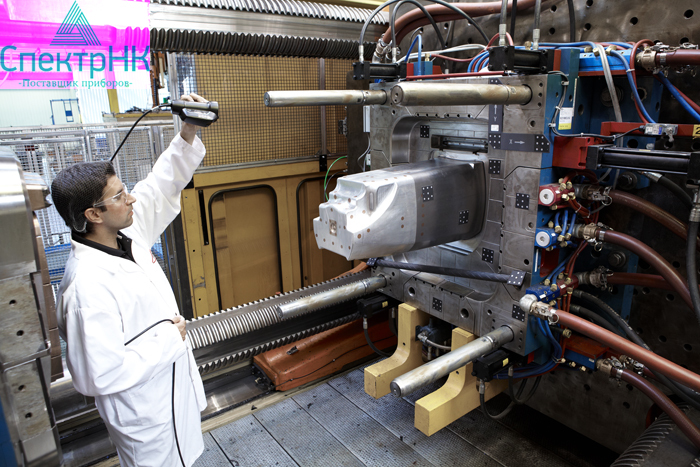

С помощью камеры MaxSHOT 3D все, что вы должны сделать — это просто разместить несколько кодированных меток либо на измеряемом объекте или на его оборудовании, получить несколько блоков собирающих фотоснимков и запустить процесс поблочного уравнивания (триангуляция изображения). Во время этого процесса метки-отражатели, размещенные на объекте, могут быть легко восстановлены в 3D, а отсчетные линейки в зоне измерений обеспечат масштабирование карты-модели. После завершения расчетов 3D-сканер компании Creaform или оптическая КИМ автоматически используют высокоточную карту-модель координат, созданную в модуле VXelements, для определения положения сканера в зоне измерений.

Программный модуль VXshot

В отличие от других систем на рынке, где точность отчасти связана с опытом оператора и методикой выполнения измерений, модуль VXshot характеризуется исключительно простым процессом получения данных с подсказкой операторам на каждом шаге этого процесса. Благодаря простому и понятному интерфейсу, программа четко и быстро указывает операторам на необходимость выполнения дополнительных снимков для повышения точности измерений. Например, различные опции визуализации и проверки в реальном масштабе времени карты координат обеспечивают возможность видеть восстановленную зону и все определенные точки с очень высокой точностью. Кроме того, каждый раз при получении изображения все идентифицированные точки измеряются и пересчитываются снова. Модуль VXshot может использоваться с камерой MaxSHOT 3D или сканером MAXscan 3D.

Области применения

Контроль, обследование, осмотр

• Анализ параметров деталей для автоматизированного проектирования
• Контроль качества опытных образцов и изделий поставщиков
• Контроль и настройка крупномасштабной технологической оснастки
• Контроль больших отливок
• Конструирование или контроль больших литейных форм/пресс-форм
• Оценка соответствия 3D-моделей исходным деталям / технологической оснастке
• Оценка соответствия произведенных деталей оригиналам
• Юстировка больших деталей
• Полный контроль изделий произвольной формы и создание цветных карт высокой плотности

Реинжиниринг

• Восстановление геометрических объектов (сфер, цилиндров, плоскостей)
• Позволяет быстро и более точно восстановить сложные детали (простой или произвольной геометрической формы)

Отрасли промышленности

• Аэрокосмическая
• Образование
• Металлургия и металлообработка
• Станкостроение
• Автомобилестроение и транспорт
• Производство товаров широкого потребления
• Формовка, штамповка, литье, обработка и сборка

Система MaxSHOT 3D создает карты-модели координат объекта, которые могут использоваться с изделиями HandyPROBE и MetraSCAN 3D для определения их изменения на сканируемом или измеряемом объекте. При этом Вы получаете высокоточные данные, и что особенно важно — при измерении больших деталей.

Комплект поставки

• Кейс для переноски
• Магнитные кодированные метки (№31-240)
• FireWire-адаптер
• FireWire-кабель
• Блок питания с адаптером
• Система отсчета координат
• Отсчетные линейки 1000 мм (2 шт.)
• Гарантия 1 год на детали и сборку

Технические характеристики
