3D-сканер KSCAN Magic

3D-сканер для бесконтактной оцифровки малых и больших объектов сложной формы

Лазерный 3D-сканер KSCAN Magic - это новое поколение 3D-сканеров от компании ScanTech. Этот 3D-сканер предназначен для оцифровки малых и больших объектов сложной формы. KSCAN Magic разработан с применением комбинации технологии инфракрасного лазера + синего лазера с пятью стандартными рабочими режимами:

1. крупногабаритное сканирование с помощью инфракрасного лазера,
2. быстрое сканирование с помощью синего лазера,
3. точное сканирование синим параллельным лазером,
4. сканирование глубокого отверстия единственным синим лазером,
5. встроенная система фотограмметрии.

У KSCAN Magic превосходные характеристики. Быстрая скорость, точность и детализация сканирования, зона и глубина сканирования значительно улучшает процесс 3D-измерения и ускоряет выпуск продукции на рынок. Позволяет за считанные минуты оцифровать сложную деталь, механизм или другой объект. KSCAN Magic может быть дополнительно оснащена портативным внешним щупом, предоставляя универсальное цифровое 3D-решение для выполнения точных измерений и оцифровки труднодоступных мест.

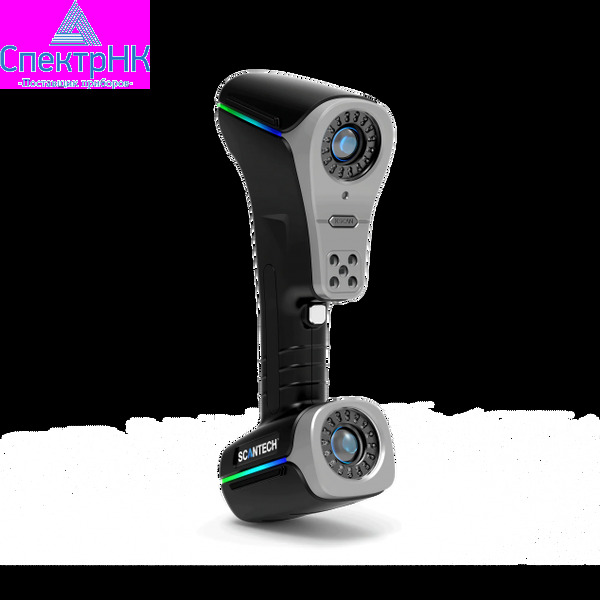

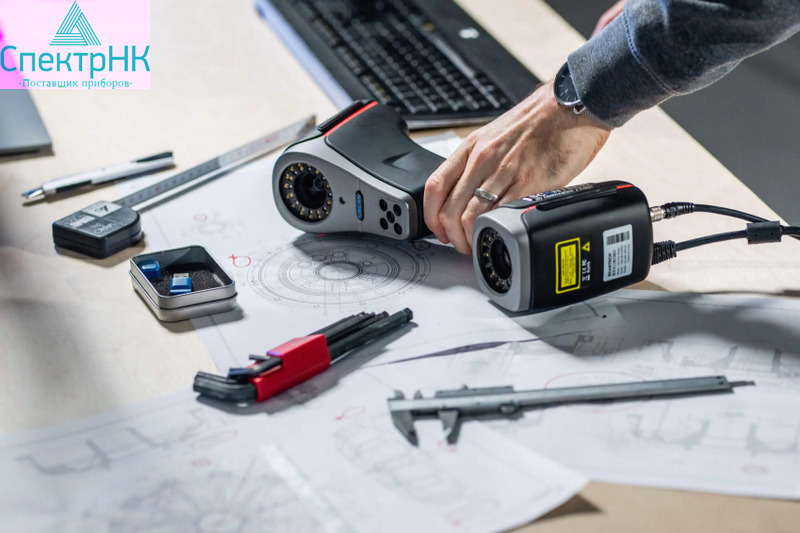

Лазерный 3D-сканер дистанционно считывает параметры физического объекта лазерным лучом для получения точной трёхмерной цифровой модели этого объекта. Конструктивно 3D-сканер состоят из лазерных излучателей и двух камер, в корпусе специальной формы, подключается к ПК и источнику питания при помощи кабеля. На корпусе с тыльной стороны четыре клавиши управления, они позволяют запускать или останавливать сканирование, выбирать масштаб отображения сканируемого объекта в программе обработки. Там же и разъём для подключения кабеля соединения с ПК. В верхней и нижней частях трёхмерных лазерных сканеров расположены световые индикаторы, они помогают оператору определять точное фокусного расстояния. С фронтальной стороны находятся лазерные излучатели, камеры и кнопка измерений.

Лазерные 3D-сканеры предназначены для специалистов в области обратного проектирования и контроля изделий. Они применяются в самых разных сферах – авиационно-космической отрасли, автомобилестроении, машиностроении, нефтегазовой промышленности, гражданском строительстве и других областях, где необходимо цифровое 3D-решение для точных измерений и оцифровки сложных деталей.

Особенности и преимущества лазерных 3D-сканеров

• Лазерные 3D-сканеры KSCAN Magic оснащены технологией инфракрасного лазерного сканирования, которая используется в режиме сканирования большой площади. В этом режиме предельная область сканирования составляет 1440×860 мм, что позволяет с лёгкостью измерять габариты и оцифровывать крупногабаритные объекты.
• Комбинация высокой скорости сканирования, детализации и точности, размеров области сканирования и глубины резкости 3D-сканеров существенно упрощают получение 3D-моделей объектов.
• Переключение режимов сканирования позволяет удовлетворить широкий круг потребностей в измерениях и 3D-моделировании.
• Портативный 3D-сканер для реверс-инжиниринга KSCAN Magic имеет пять рабочих режимов: сканирование большой площади, быстрое сканирование, точное сканирование, сканирование глубоких отверстий и встроенная система фотограмметрии.
• В режиме сканирования глубоких отверстий максимально точно и быстро захватывают 3D-данные о позиции глубокого отверстия и мёртвого угла.
• Встроенная система фотограмметрии для уменьшения погрешности при сканировании крупных объектов до 10 метров по диагонали.
• Дооснащаются портативной КИМ для контактных измерений, позволяющей получать корректные трёхмерные данные при сканировании отверстий, плоскостей, кромок и т.д.
• Готовы к интеграции с роботами-манипуляторами для автоматизированных измерений и контроля, можно использовать для потоковой работы на конвейерах.
• Имеют интуитивно понятный интерфейс, различные типы измерений: измерение труб, поиск деформаций, создание цветовых карт отклонений и др.
• Управление и сканирование любого объекта одной рукой. Кнопки управления удобно расположены и позволяют легко и быстро переключаться между различными режимами. Работа одной рукой обеспечивает гибкость измерений, а эргономичный дизайн делает его удобным в использовании.

Комплектация KSCAN Magic

1. 3D-сканер KSCAN MAGIC
2. Противоударный влагозащищённый кейс для транспортировки
3. Калибровочная панель
4. Калибровочные линейки для фотограмметрии – 2 шт.
5. Комплект самоклеящихся маркеров 12 мм – 1000 шт.
6. Комплект самоклеящихся маркеров 6 мм – 4000 шт.
7. Комплект самоклеящихся маркеров 3 мм – 1000 шт.
8. Комплект кодированных маркеров для фотограмметрии – 168 шт.
9. Провода для подключения к компьютеру (USB 3.0)
10. Блок питания и комплект проводов для подключения к сети
11. USB-ключ
12. Флэш-накопитель с программным обеспечением ScanViewer
