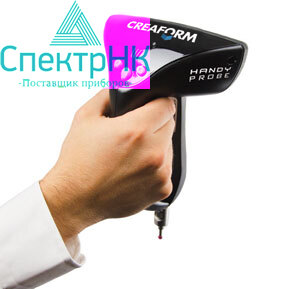

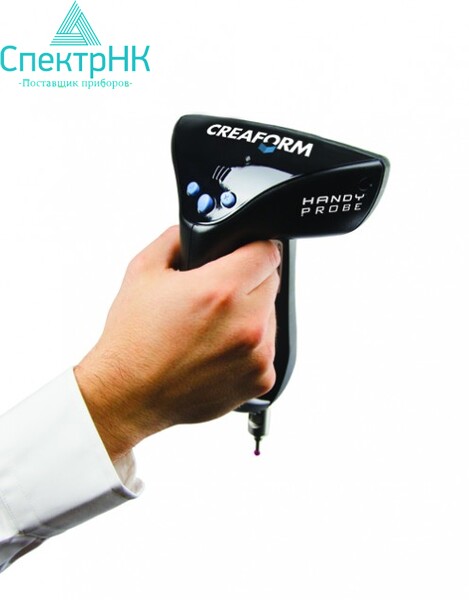

HandyPROBE™

Портативная (без манипуляторов) система измерения размеров деталей HandyPROBE™ с контактным датчиком и двухкамерное устройство C-Track™ образуют уникальный дует, обеспечивающий высокоточные измерения с погрешностью до 22 мкм и увеличивающий надежность и скорость процесса измерения. Эта портативная КИМ специально разработана и оптимизирована для работы в «реальных» цеховых условиях. В отличие от других технологий измерения координат, 100% портативная КИМ HandyPROBE™ обеспечивает полную свободу перемещения, что существенно увеличивает производительность и качество!

Преимущества

  • Большое, расширяемое рабочее пространство измерений. Может быть легко и динамично расширено без каких-либо потерь точности и без любой обычной «чехарды».
  • Автоматическая юстировка. Использование оптических отражателей позволяет быстро и последовательно выполнять обмер множества идентичных деталей. При этом оператору нет необходимости в повторной перенастройке данных, после перемещения детали или устройства C-Track™, что снижает время установки и накопление ошибок измерения размеров деталей в производстве, исключая наладку каждой детали.
  • TRUportability. Портативность, высокая точность, мобильность и гибкость — неважно где: в лаборатории, в цеху или вне него. Простота и высокая скорость измерений.
  • Ручное измерение без манипулятора. Беспроводная передача данных позволяет пользователю свободно перемещаться вокруг детали.
  • Небольшой вес. 450 г.
  • Технология TRUaccuracy. Высокоточные измерения, нечувствительные к окружающим условиям: неустойчивость, вибрации, изменения температуры и т.п., или опыту оператора.
  • Совместимость со всем основным ПО. Быстрая интеграция в Ваш процесс контроля качества.
  • TRUsimplicity. Удобная, интуитивно понятная в работе

    система

    , с коротким курсом обучения. Установка в течение 5-ти минут.

Технология TRUaccuracy

Технология TRUaccuracy компании Creaform обеспечивает высокоточные измерения вне зависимости от условий измерения (неустойчивость, вибрации, изменения температуры и т.п.) или опыта оператора.

  • С помощью режима динамической привязки устройства C-Track, система координат может быть точно «закреплена» на измеряемой детали. Таким образом, сохраняется ориентация детали во время всего процесса 3D-сканирования.
  • Используя функцию автоматической юстировки, больше не требуется ручная работа во время фазы наладки, и значительно снижается вероятность накопления ошибок измерения размеров.
  • Быстрая калибровка пользователем, используя сертифицированный образец, обеспечивает постоянную точность сканера MetraSCAN 3D в течение всего срока его службы.
  • Точность устройства сохраняется в течение всего срока его службы путем постоянного контроля параметров (температура, точность и т.д.).

Области применения

HandyPROBE — мощная система измерений без использования манипуляторов. Данные, полученные этой системой, могут обрабатываться в реальном масштабе времени, используя основное и метрологическое ПО. Это высокоточное устройство может выполнять следующие задачи:

Контроль и обследование

  • Анализ параметров деталей для автоматизированного проектирования (CAD).
  • Контроль опытных образцов и прототипов.
  • Контроль качества изделий поставщиков.
  • Оценка соответствия 3D-моделей исходным деталям / технологической оснастке.
  • Оценка соответствия произведенных деталей оригиналам.
  • Юстировка.
  • Сертификация инструмента.
  • Многоточечные измерения (до 30 точек в секунду).
  • При использовании с оптическим сканером MetraSCAN 3D обеспечивает полный контроль изделий произвольной формы и создание цветных карт высокой плотности.

Реинжиниринг

  • Восстановление геометрических объектов (сфер, цилиндров, плоскостей).
  • При использовании с оптическим сканером MetraSCAN 3D позволяет быстро и более точно восстановить сложные детали (простой или произвольной геометрической формы).

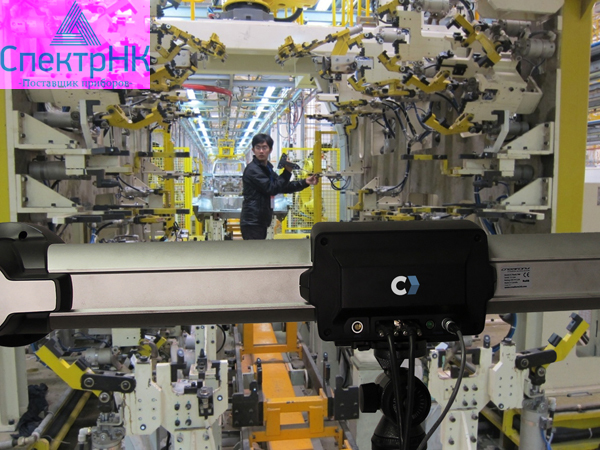

Двухкамерное устройство C-Track

Устройство C-Track оборудовано оптикой высокого качества и специальным освещением, что позволяет определять все отражатели в пределах его рабочего пространства. Кроме отслеживания эталонной модели в целом, устройство C-Track обеспечивает точную локализацию сканера HandyPROBE, выполняя непрерывную съемку и передачу данных, управление освещением отражателей и возможными изменениями с помощью компьютера, а также сохраняя при этом параметры камер.

Программа VXelements

Портативные системы измерения размеров HandyPROBE поставляются с программой сбора 3D-данных VXelements, которая обеспечивает их полным набором технологий сканирования и измерения. Это программа выполняет компоновку всех существенных элементов и инструментов в унифицированную форму — удобную и интуитивно понятную рабочую среду.

Программный модуль VXscan

обеспечивает пользователей возможностью работы с данными, используя систему HandyPROBE, а также использовать их совместно с любыми другими компонентами программы VXelements или программами других фирм. Теперь программа VXelements совместима с планшетными телефонами и смартфонами. Неважно где Вы, Вы можете удаленно общаться с программой VXelements и иметь все функции сбора данных.

Совместимость ПО

Экспортируйте трехмерные модели, полученные с помощью HandyPROBE в следующее программное обеспечение CAD-проектирования/последующей обработки:

  • Autodesk (Mudbox, 3ds Max, Maya, Softimage, Inventor)
  • Pixologic (ZBrush)
  • Geomagic (Studio и Qualify)
  • Rapidform (XOS, XOR и XOV)
  • InnovMetric Software (PolyWorks)
  • Dassault (CATIA V5, SolidWorks)
  • PTC (Pro/ENGINEER)
  • Siemens (NX и Solid Edge)
  • Совместимость с другими программными платформами: свяжитесь с нашим специалистом.

Поддержка клиентов

Когда Вы приобретаете портативную КИМ HandyPROBE, вы имеете возможность получения дополнительных услуг по программе обслуживания клиентов CreaCare. Мы с готовностью предоставляем доступную многоязычную техническую поддержку на всех континентах, обеспечивая знающими, действующими и ответственными специалистами. Мы считаем важным помочь Вам упростить Вашу работу и повысить эффективность работы с портативной КИМ HandyPROBE. Именно поэтому технологии компании Creaform поставляются с планом бесплатного технического обслуживания CreaCare и ежегодной калибровки в течение первого года эксплуатации. Для того чтобы быть всегда на переднем крае этой технологии, Вы также можете выбрать доступ к мгновенной загрузке новых версий программы VXelements (и модуля VXscan). По желанию Вы можете сделать заявку для приезда квалифицированного метролога или инженера по применению на Вашу установку для помощи при запуске оптического сканера и проведения обучения Вашего персонала для Вашей конкретной задачи измерения. Последнее, но не менее важное, агенты по обслуживанию клиентов компании Creaform сопровождают каждого клиента для того, чтобы быть уверенным в том, что они удовлетворены работой сканера MetraSCAN 3D, и точно знают, к кому обращаться в случае возникновения проблемы. И наконец, если что-либо случается, мы гарантируем быстрый и надежный сервис.

Комплект поставки

Оборудование включенное в поставку

  • Щуп (стилус) датчика КИМ HandyPROBE
  • Двухкамерное устройство C-Track (модель выбирается клиентом)
  • Металлические отражатели 45° (8 мм – высота 12 мм 6) – 4 шт.
  • Магнитные держатели для отражателей 6 мм (4 шт.)
  • Стилус L20 в виде сферы из рубина 3 карата, М4 (1 шт.)
  • Инструмент М4 для стилуса (для установки стилуса в адаптер)
  • Контроллер
  • Адаптер датчика, фиксированный или подвижный
  • Калибровочная линейка, калибровочный конус, кейс для переноски, штатив и универсальный источник питания
  • 250 светоотражающих липких меток
  • Гарантия 1 год на детали и сборку

Дополнительное оборудование

  • Черные контурные липкие метки для HandyPROBE
  • Горизонтальные прихваты с держателем отражателей D6
  • Металлические отражатели (различные углы, диаметры и высота)
  • Стилус Renishaw и дополнительные принадлежности (различные типы и размеры)
  • И многое другое…

Технические характеристики

Технические характеристики Creaform HandyPROBE

C-Track 380C-Track 780C-Track 1480HandyPROBE
Точность1До 0,022 ммДо 0,025 ммДо 0,030 мм——
Воспроизводимость при одноточечных измерениях33,80 м³0,045 мм²0,050 мм50,055 мм5——
7,80 м³——0,055 мм²0,065 мм5——
14,8 м³————0,095 мм²——
Объемная точность43,80 м³0,075 мм²0,080 мм50,090 мм5——
7,80 м³——0,085 мм²0,095 мм5——
14,8 м³————0,170 мм²——
Объемная точность (с MaxSHOT 3D или C-Link)60,075 мм, если L ≦ 1,2 м0,085 мм, если L ≦ 1,2 м0,170 мм, если L ≦ 3,0 м——
0,045 мм + 0,025 мм/м, если L > 1,2 м0,055 мм + 0,025 мм/м, если L > 1,2 м0,095 мм + 0,025 мм/м, если L > 3,0 м——
Частота измерений30 Гц30 Гц30 Гц30 Гц
Масса5,5 кг5,5 кг5,5 кг450 г
Размеры1035×169×140 мм1035×169×140 мм1035×169×140 мм204×159×97 мм
Рабочая температура15–40 °C15–40 °C15–40 °C15–40 °C
Рабочая влажность (без конденсации влаги)10–90 %10–90 %10–90 %10–90 %
СертификацияEN 301 489-1, EN 301 489-3, EN 300 220-1EN 301 489-1, EN 301 489-3, EN 300 220-1EN 301 489-1, EN 301 489-3, EN 300 220-1EN 301 489-1, EN 301 489-3, EN 300 220-1

*1 Объемная точность, используя динамический режим привязки и поверенного по длине искусственного объекта 500 мм.*2 Каждая система протестирована в соответствии с методами испытаний, приведенными в стандарте ASME B89.4.22.*3 Воспроизводимость при одноточечных измерениях: датчик КИМ HandyPROBE располагается в пределах конического углубления; измерения в отдельных точках выполняется с различных направлений. Измерение в каждой отдельной точке анализируется как размах отклонений по осям X, Y, Z (размах/2).*4 Объемная точность: рабочие характеристики оцениваются с помощью поверенных по длине искусственных объектов путем их измерения в различном положении и ориентации в пределах рабочей зоны КИМ HandyPROBE (максимальный диапазон/2).*5 Типичное значение.*6 L размер измеряемого объекта..
