Creaform MetraSCAN-R

Creaform MetraSCAN-R

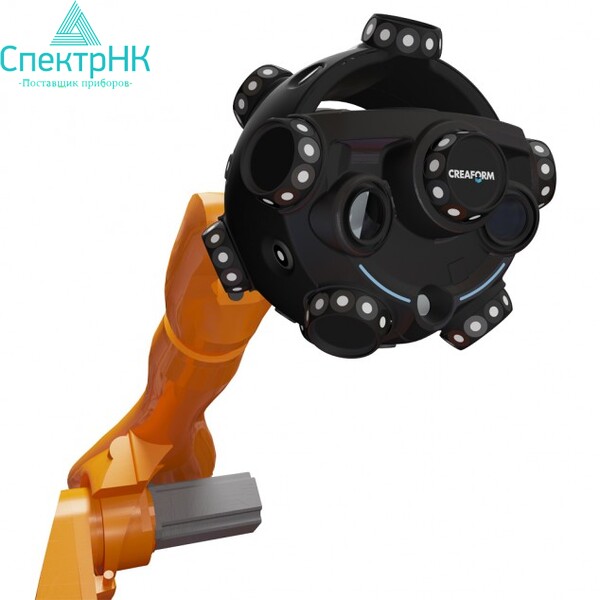

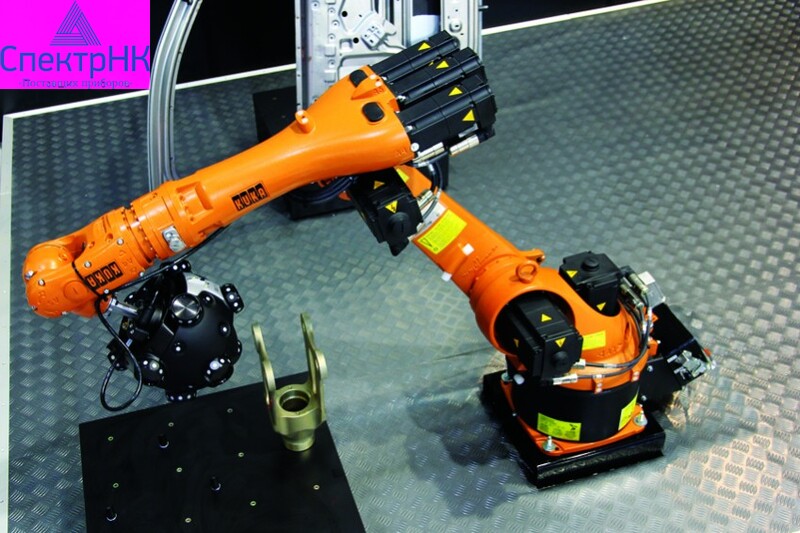

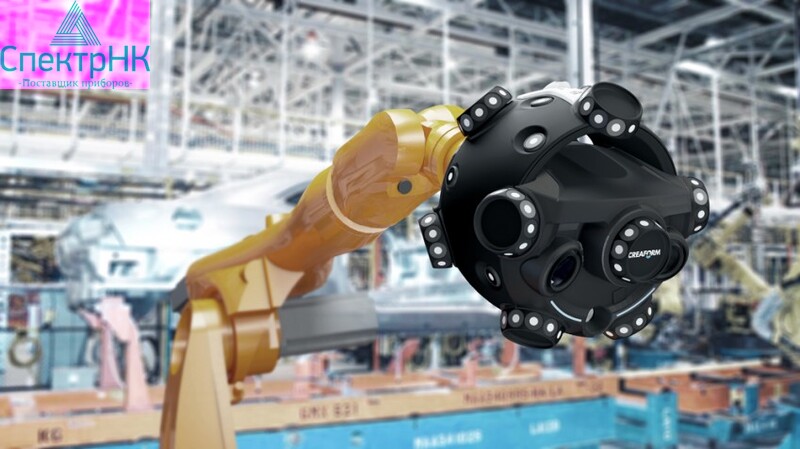

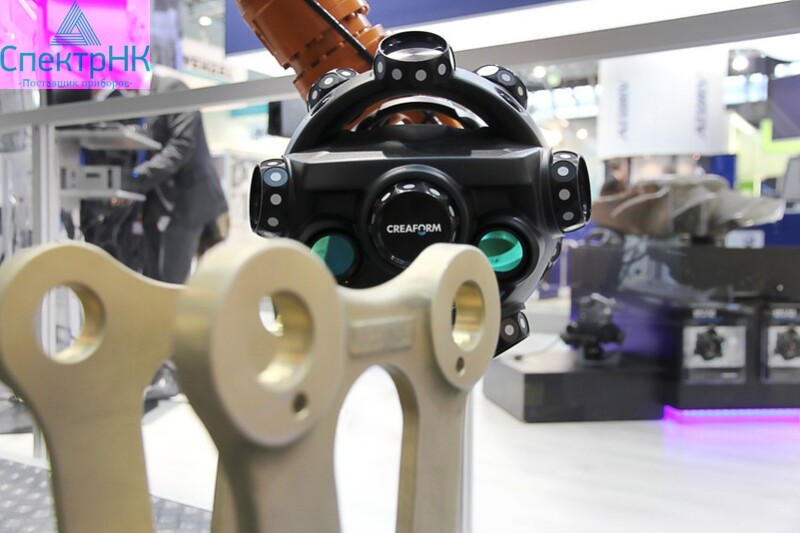

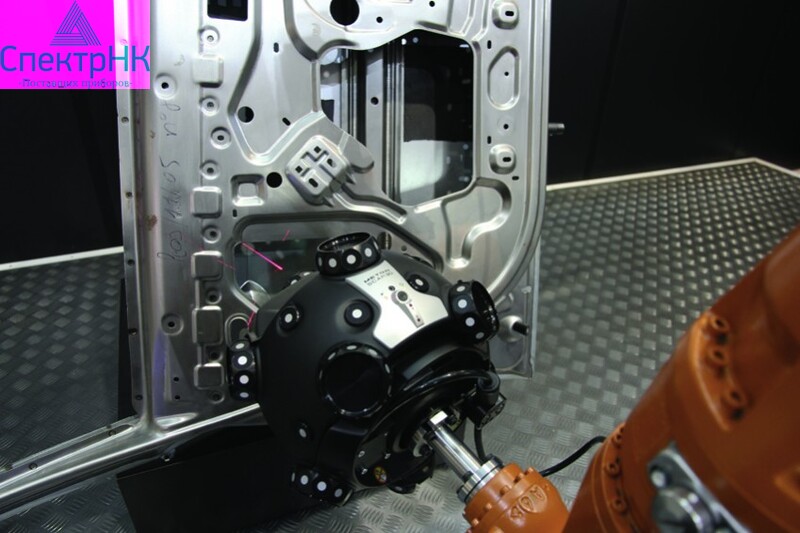

Часть семейства сканеров MetraSCAN 3D — это устанавливаемые на роботах, оптические координатно-измерительные 3D-сканеры MetraSCAN-R, которые являются быстродействующими и точными устройствами, предназначенными для трехмерного автоматического контроля деталей на производственных линиях. В совокупности с промышленными роботами сканеры серии MetraSCAN-R позволяют повысить надежность, скорость и гибкость процедур оперативного мониторинга и контроля качества изделий.

Серия сканеров MetraSCAN-R позиционируется как инновационное решение с использованием роботов, которое может быть интегрировано в проекты АСУ предприятия и которое обеспечивает оптимальную точность и скорость измерений, что, в свою очередь, приводит к увеличению объема производства и качества продукции.

MetraSCAN 70-R	MetraSCAN 210-R
Сканер MetraSCAN 70-R имеет повышенную разрешающую способность. Это идеальное средство для задач, где определение геометрических элементов является ключевым, например, контроль листового металла и инструментальной оснастки.	Имея расширенный диапазон покрытия при сканировании, сканер MetraSCAN 210-R обеспечивает высокоскоростные равноточные измерения. Его увеличенное расстояние от базы (расстояние от измеряемого объекта) и глубина резкости способствуют увеличению скорости и гибкости контроля.

Области применения

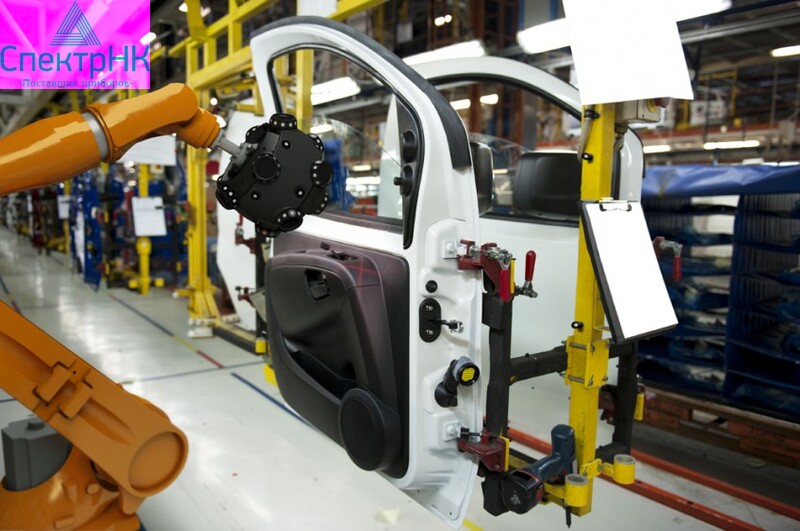

• Онлайн обследование и контроль в массовом производстве — до нескольких сотен деталей в сутки
• Онлайн контроль деталей размером от 0,5 до 3 м
• Анализ параметров деталей для автоматизированного проектирования (CAD)
• Контроль качества изделий поставщиков
• Оценка соответствия 3D-моделей исходным деталям / технологической оснастке
• Оценка соответствия произведенных деталей оригиналам

Автоматическая юстировка Мгновенная и надежная процедура. Оптические отражатели позволяют автоматически обнаруживать правильное расположение детали.	Высокая скорость Контроль параметров нескольких сотен деталей в сутки, непосредственно на производственной линии.	Динамическая привязка С помощью режима динамической привязки устройства C-Track система координат может быть точно «закреплена» на измеряемой детали. Таким образом, сохраняется ориентация детали во время всего процесса сканирования.
Гибкость Процедуры контроля могут быть полностью конфигурированы и запрограммированы в соответствии с требованиями автоматизации производства для деталей различного размера и формы.

TRUaccuracy™ TECHNOLOGY

• Высокоточные измерения. Точность до 0,085 мм в реальных цеховых условиях (не влияют: неустойчивость, вибрации, изменения температуры и т.п.), определяется оптическим сканером и не зависит от робота.
• Самокалибровка. Быстрая калибровка, используя сертифицированный образец, который обеспечивает постоянную точность в течение всего срока службы сканера MetraSCAN-R.
• Постоянный контроль параметров. Контроль таких параметров, как температура и погрешность обеспечивает постоянную точность устройства в течение всего срока службы.

Двухкамерное устройство С-Track

Устройство C-Track оборудовано оптикой высокого качества и специальным освещением, что позволяет определять все отражатели в пределах его рабочего пространства. Кроме отслеживания эталонной модели в целом, устройство C-Track обеспечивает точную локализацию сканера MetraScan-R.

Программа С-Link

Программа C-Link обеспечивает возможность сетевой работы сканеров MetraSCAN 70-и R210-R с 2 , 3 или 4 устройствами С-Track, что значительно увеличивает гибкость системы.

Программа сбора данных VXelements

Оптические сканеры MetraSCAN-R поддерживают программу сбора данных VXelements компании Creaform, связанную с программным обеспечением (ПО) для роботов Metrologic's X4 i-Robot. Благодаря программе VXelements, сканеры MetraSCAN-R компании Creaform создают поверхности такого качества, которое сравнимо с качеством других современных сканирующих устройств, известных на рынке. Объединяя возможности технологии 3D-сканирования компании Creaform с возможностями ПО Metrologic's X4 i-Robot, обеспечивающим синхронизацию движений робота с контролем, сканеры серии MetraSCAN-R являются высокопроизводительным решением в области автоматического сканирования.

• Алгоритм оптимизации параметров поверхности
• Оптимизированный выход для нанесения сетки
• Отсутствие ограничения по разрешению при сканировании: оно может быть изменено в любое время — до и после сканирования
• Восстановление сетки по необработанным данным, полученным ранее
• Визуальное воспроизведение поверхности в реальном масштабе времени
• Оптимизация нанесения сетки, например, заполнение отверстий, интеллектуальное прореживание (без определения потери на сетку) или фильтры границ

Программное обеспечение METROLOGIC’S X4 I-ROBOT

Программные средства X4 i-Robot в полной мере подходят для задач, требующих гибкости и производительности при одновременном обеспечении высокой точности измерений.

• Полная синхронизация движений робота с измерением
• Траектория движения робота полностью контролируется программой обработки деталей Metrolog X4

Интегрирование системы

Интегрирование в процесс автоматического онлайн контроля на объекте таких высокотехнологичных устройств, как сканеры MetraSCAN-R, требует особой экспертизы, а также больших технических ресурсов и поддержки. По этим причинам компания Creaform сотрудничает с общепризнанными интеграторами в области робототехники и автоматизации, которые имеют большой опыт в управлении крупномасштабными инженерными проектами. Благодаря этим партнерским отношениям компания Creaform может гарантировать, что проекты по автоматизации производств, включающие в себя сканеры MetraSCAN-R, выполняются эффективно, а установленная система даст ожидаемые результаты.

Обслуживание клиентов

Каждый обладатель приборов Creaform имеет возможность получения дополнительных услуг по программе обслуживания клиентов CreaCare. Компания с готовностью предоставляет доступную многоязычную техническую поддержку на всех континентах, обеспечивая опытными, компетентными и ответственными специалистами. Компания Creaform предоставляет высококачественные и надежные изделия. Однако, мы полностью осведомлены о последствиях простоя для производителей продукции, и именно поэтому, разработали комплекты для технического обслуживания, которые специально ориентированы на практические нужды компаний, использующих сканеры MetraSCAN-R в процессе контроля своего серийного производства. Наши комплекты для технического обслуживания MetraSCAN-R сканеров включают в себя Уровень 1 поиска и устранения неисправностей, а также обучение ремонту техников и установке резервной системы на объекте.

Технические характеристики
