МЭК (Технология DAC)

Лаборатории для диагностики частичных разрядов в кабельных системах до 220 кВ

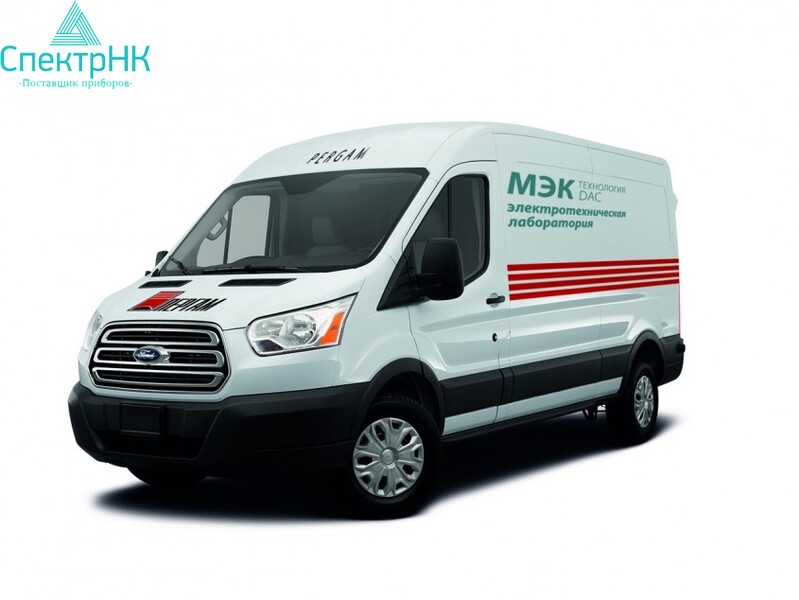

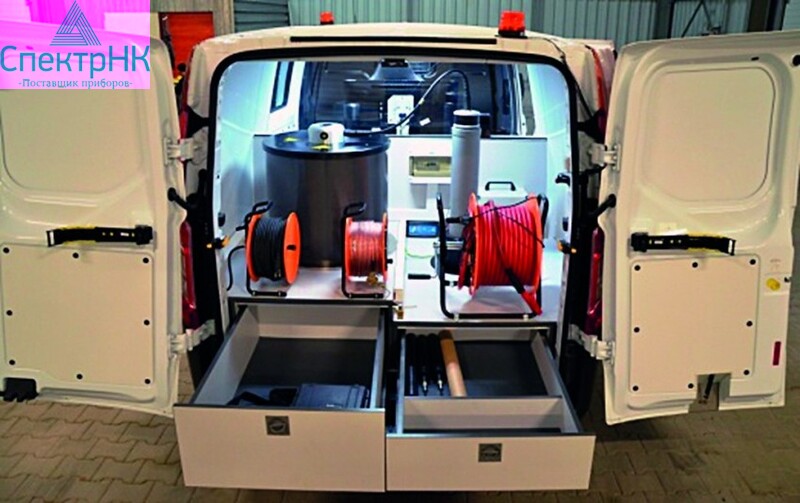

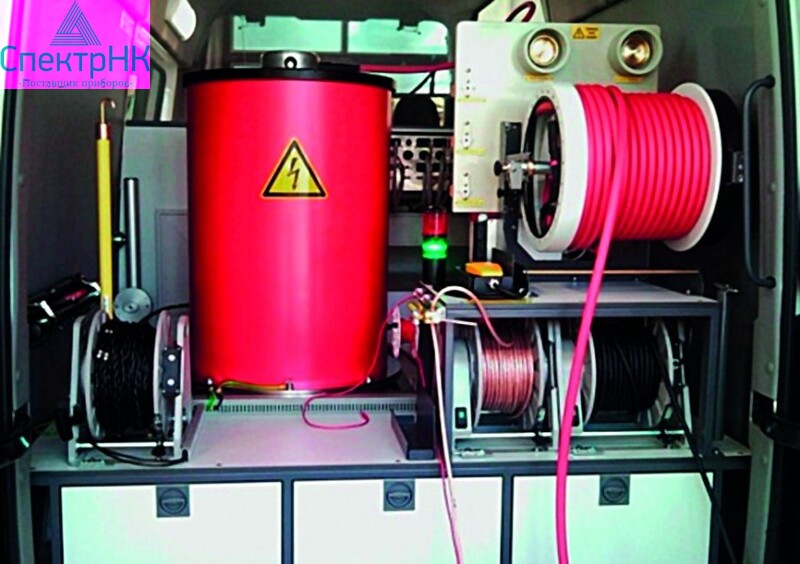

Мобильные электротехнические лаборатории DAC/PD на основе оборудования ONSITE High Voltage (Швейцария) и BAUR (Австрия) предназначены для проведения испытания и неразрушающей диагностики кабельных линий, в том числе с изоляцией из сшитого полиэтилена, а также для определения правильности монтажа кабельных муфт и прогнозирования развития дефектов методом анализа частичных разрядов (ЧР).

Особенности

Испытания проводятся затухающим переменным напряжением (DAC) равным рабочему напряжению кабельной линии с частотой, приближенной к рабочей промышленной (50/60 Гц), в соответствии с рекомендациями IEEE, IEC, CENELEC и Cigre.

Также, используя оборудование BAUR, есть возможность проведения испытаний СНЧ напряжением с частотой 0,1 Гц. Оба типа напряжения предоставляют возможность провести комплекс ную неразрушающую диагностику, позволяющую:

• измерить уровень ЧР
• определить напряжение возникновения/затухания ЧР
• произвести анализ ЧР с разрешением по каждой фазе
• локализовать множественные ЧР в изоляции кабеля и вспомогательном оборудовании методом TDR

Технические характеристики
