Электролаборатория Baur titron

titron — Система, в которой реализованы все самые современные технологии локализации повреждений кабеля

Новейшая разрабокта Titron — высокопроизводительная мобильная электротехническая лаборатория нового поколения. В системе Titron реализованы самые современные технологии, позволяющие эффективно и безопасно найти место повреждения кабеля (в том числе с изоляцией из сшитого полиэтилена) и выполнить его испытание за несколько щелчков мыши. Скорость определения мест повреждения кабеля 6–10 кВ составляет всего 3 минуты.

Мобильная лаборатория titron объединяет в себе новейшие технологии и методы BAUR с интуитивно-понятной концепцией управления. Благодаря централизованному и автоматизированному управлению системой, для нахождения повреждения требуется лишь несколько щелчков мыши.

Благодаря новой концепции управления и высокопроизводительному оборудованию Titron выполняет свои задачи быстрее, проще и точнее. Управление всеми функциями осуществляется централизованно с помощью программного обеспечения BAUR Titron.

Для локализации повреждений используются проверенные временем и постоянно совершенствуемые методы импульсной рефлектометрии, вторичного импульса SIM/MIM, DC-SIM/MIM, импульсно-токовый метод и метод затухающего сигнала, а также новый комбинированный метод Conditioning-SIM/MIM, позволяющий быстро и эффективно определить местоположение труднолокализуемых повреждений во влажной среде.

Преимущества электротехнических лабораторий titron

• Новая интуитивно-понятная концепция управления
  • BAUR GeoBase Map: уникальная комбинация дорожных карт с маршрутом прохождения кабеля и банком данных кабелей BAUR
  • Cable Mapping Technology CMT: отображение кабельной арматуры и повреждений пропорционально длине кабеля - Все данные о кабельном участке, такие как географическое положение, диапазон напряжения, муфты, результаты измерений и т. д., сохраняются автоматически с возможностью их просмотра в любое время
• Модульная комплектация техническим оборудованием и аппаратурой по техническому заданию заказчика
• Автоматизированное централизованное управление системой

Эффективные методы локализации повреждений

Анализ Измерение сопротивления Испытание повышенным напряжением Испытание кабельной оболочки

Предварительная локация TDR SIM/MIM DC-SIM/MIM Conditioning-SIM/MIM Decay # ICM DC-ICM НОВИНКА! Метод измерения с отображением огибающих кривых

Точная локализация Точная локализация акустическим методом Метод шагового напряжения Метод скрещивающихся магнитных полей (метод «скрутки») Трассировка кабеля

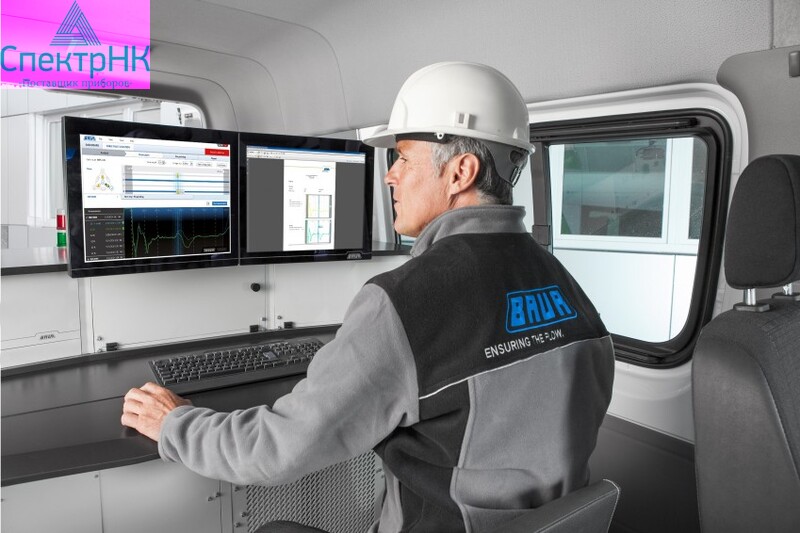

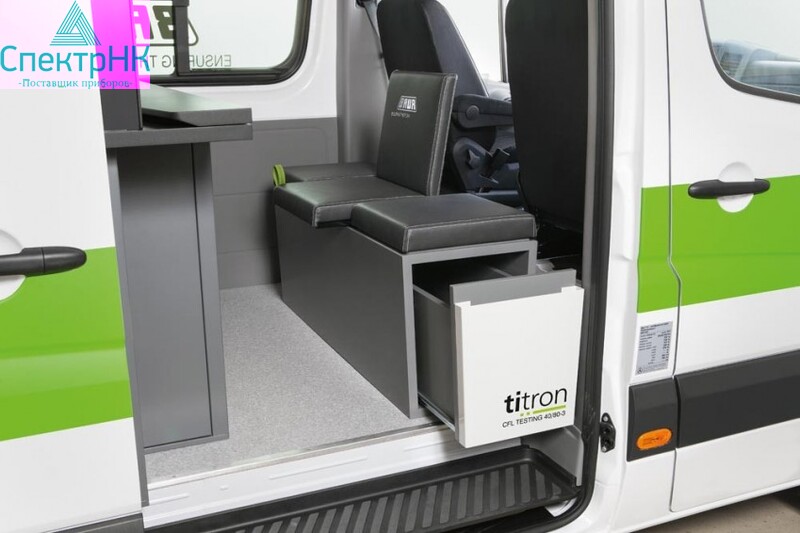

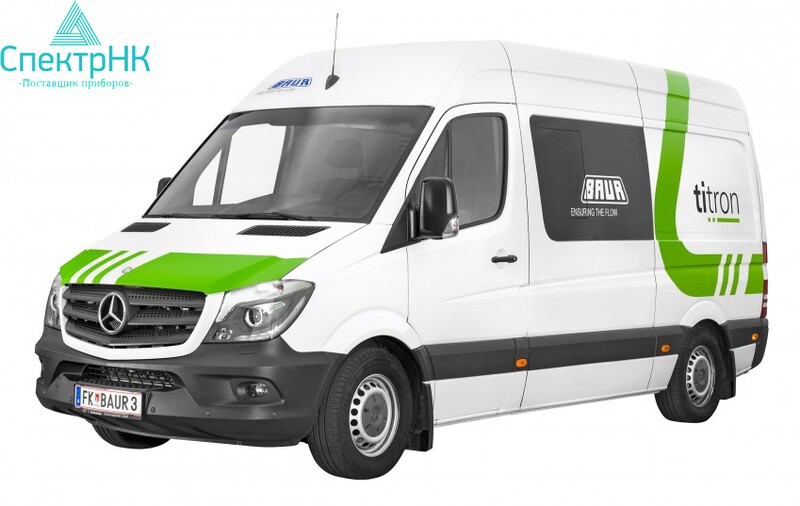

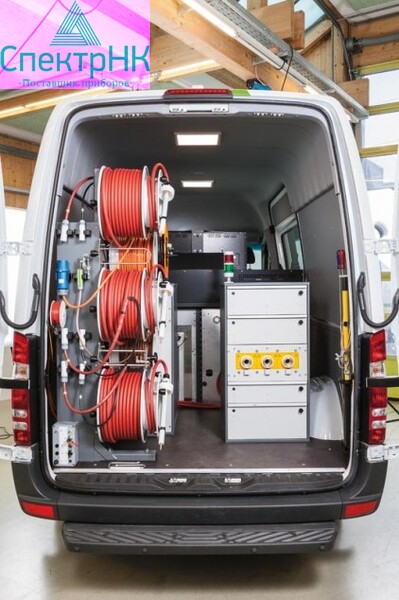

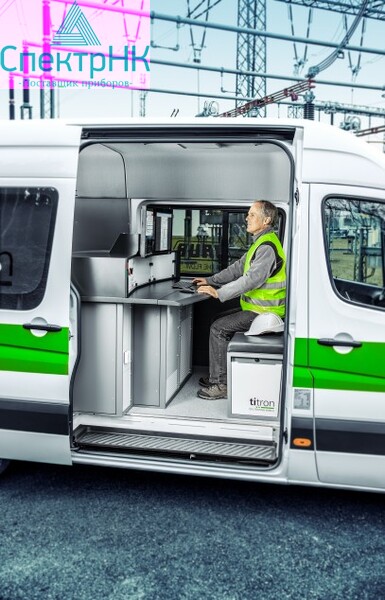

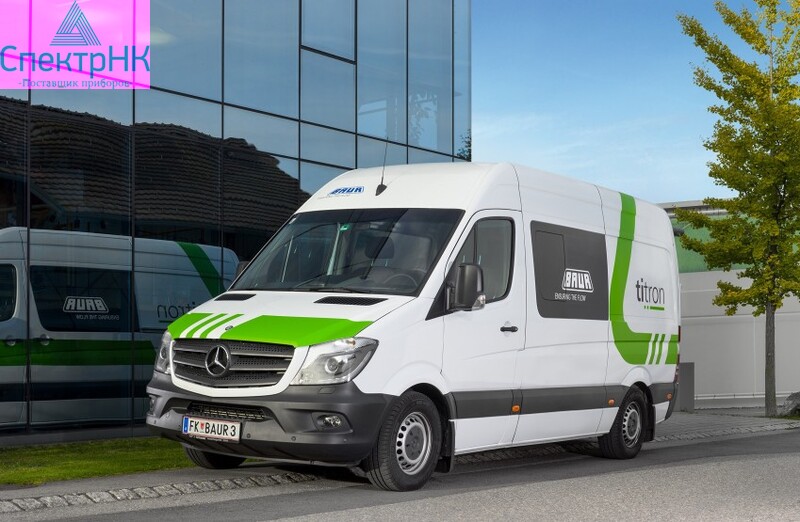

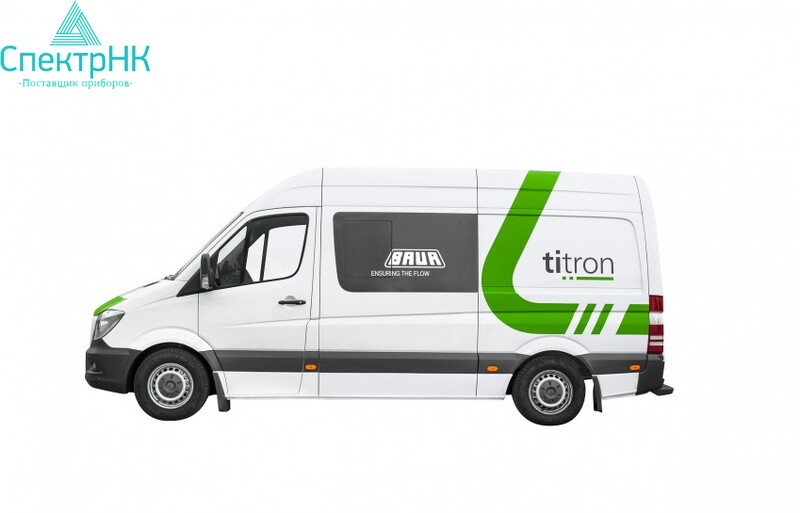

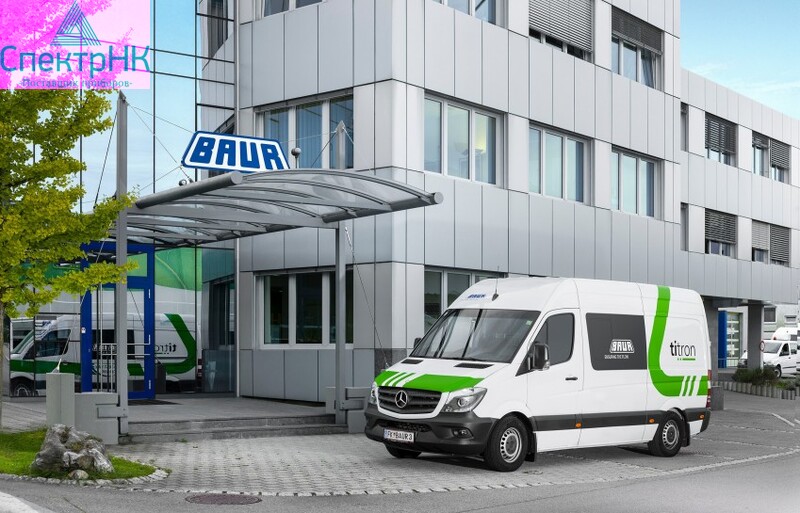

Внешний и внутренний вид новой мобильной электротехнической лаборатории Baur Titron с опциями

Подробный обзор мобильной лаборатории

Основное оборудование

• Напряжение постоянного тока до ±80 кВ
• Прямоугольный импульс СНЧ 80 кВ
• СНЧ-truesinus® 57 кВ (действ.)
• Импульсное напряжение до 40 кВ
• Интегрированная диагностика
• Функции:
  • испытание кабеля
  • определение места повреждения кабеля
  • трассировка кабеля
  • точная локализация повреждений кабеля
  • испытание кабельной оболочки
• Новый высокомощный генератор импульсного напряжения SSG 40
• Макс. импульсная энергия 3000 Дж, возможна во всех диапазонах напряжения
• Предельно быстрая последовательность импульсов при максимальной импульсной энергии для эффективной и быстрой локализации повреждения
• Усовершенствованные и новые методы предварительной локализации:
  • SIM/MIM — самый эффективный метод локализации повреждений
  • DC-SIM/MIM — для повреждений вследствие пробоев и заплывающих повреждений
  • Conditioning-SIM/MIM — для поиска труднолокализуемых повреждений во влажной среде
  • DC-ICM — для повреждений вследствие пробоев
  • отображение огибающих кривых для заплывающих повреждений — позволяет отследить и сохранить даже минимальные изменения импеданса
  • а также привычные TDR, ICM и Decay
• Автоматический контроль напряжения питания, включая защиту от повышенного и пониженного напряжения
• Высокая степень надежности благодаря мониторингу и регистрации всех событий в системе
• Современный интуитивно понятный пользовательский интерфейс — нет необходимости в длительной подготовке
• Быстрое и простое создание наглядных и точных протоколов измерений — с возможностью свободного выбора логотипа фирмы, размещением комментариев и изображений кривых измерения

Технические характеристики
