Трассовый газоанализатор ДЛС-ЛГ

Система автоматизированного обнаружения утечек газа из резервуаров РВС

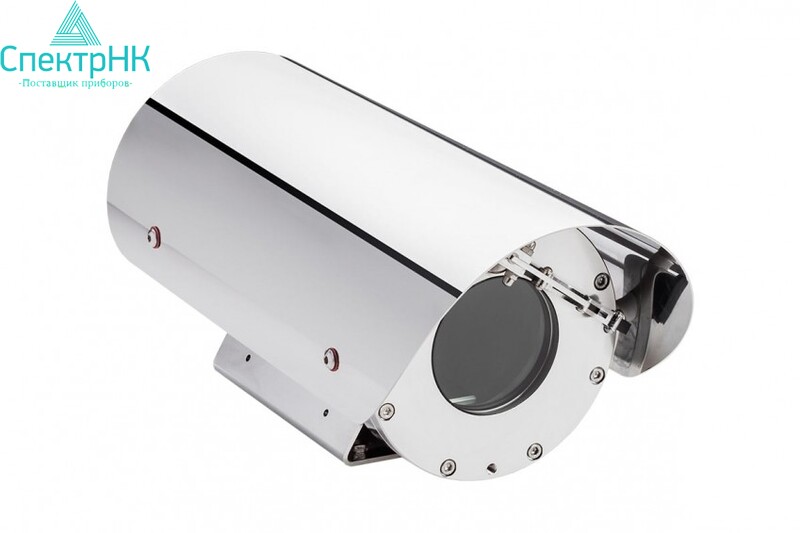

ДЛС-ЛГ - российский трассовый газоанализатор во взрывобезопасном корпусе предназначен для контроля периметра вертикальных резервуаров РВС для хранения углеводородов. Стационарный трассовый газоанализатор ДЛС-ЛГ представляет собой инфракрасный датчик метана с открытым оптическим трактом (Open Path). Обеспечивает непрерывный контроль довзрывоопасных концентраций паров метана на расстоянии до 1 км.

Дистанционный газоанализатор предназначен для обнаружения метана в атмосферном воздухе и автоматической сигнализации о превышении его концентрации. Прибор измеряет интенсивность инфракрасного излучения при его прохождении через среду, в которой присутствуют пары метана. В отличие от аналогичных газоанализаторов, выполненных по технологии открытого оптического тракта, в ДЛС-ЛГ передатчик и инфракрасный приемник установлены в одном блоке, а для отражения сигнала используется светоотражатель. Это инновационное решение имеет ряд преимуществ:

1. Не нужен отдельный источник питания для инфракрасного приёмника.

2. Благодаря ретрорефлектору дальность действия системы увеличивается до 1 км. При этом дальность действия трассового газоанализатора в классическом исполнении ограничена 200 метрами.

3. Отклик приёмника составляет всего 0,1 с.

4. Для мониторинга резервуаров и территории резервуарных парков потребуется в 5 раз меньше систем ДЛС-ЛГ, чем классических аналогов.

Особенности и преимущества

• Непрерывное наблюдение за выбранной областью и автоматический контроль загазованности;
• Высокая чувствительность газоанализатора, позволяющая определить утечку любой смеси, в которой присутствует 1% метана;
• Автообнуление;
• Встроенный алгоритм обработки сигналов;
• Режим самопроверки приемника и передатчика;
• Наличие энергонезависимой памяти и часов реального времени;
• Подогрев оптики;
• Высокая помехоустойчивость.

Система контроля утечек газа из резервуарных парков

Четыре датчика по периметру крыши РВС измеряют концентрацию газа по всей длине лазерного луча, т.е. четыре датчика полностью закрывают периметр РВС. Система контроля из 4 датчиков ДЛС-ЛГ позволяет определить направление распределение облака газа. Совместно с использованием сигнализатора уровня и потока возможно рассчитать вероятность взрывоопасной концентрации при удалении облака от РВС. Вся информация выводится на АРМ оператора.

Детектор предназначен для работы в условиях умеренного и холодного климата, состоит из оптического блока, шкафа с сетевым оборудованием. Взрывобезопасное исполнение позволяет устанавливать их в зонах, содержащих взрывоопасные смеси категорий IIA и IIB групп Т1-Т6 по ГОСТ Р 51330.0-99. По условиям эксплуатации (климатические факторы) прибор относится к исполнению УХЛ 1** по ГОСТ 15150-69. Работает в суровых условиях при температурах от -61 °С до +50 °С.

Детектор ДЛС-ЛГ обладает высокой чувствительностью к молекулам метана и способен сигнализировать о концентрациях метана значительно ниже НПВ (нижний предел взрываемости). При этом газоанализатор ДЛС-ЛГ селективен и нечувствителен к внешним источникам излучения, таким как солнечный свет, искусственное освещение, сварочные работы, пламя горелки, радиация, а также устойчив к внешним факторам окружающей среды — дождю, туману и снегу.

Детектор предназначен для работы в следующих условиях:

• температура окружающего и контролируемого воздуха от -61 0С до +50 0С;
• атмосферное давление от 0,08 до 0,107 МПа (от 600 до 800 мм. рт. ст.);
• внешние ударные нагрузки на оптический блок в процессе измерений не более 1g;
• внешние ударные нагрузки на оптический блок при транспортировке не более 3g.

Применение

• Контроль периметра нефтегазовой инфраструктуры;
• Магистрали отгрузочно-погрузочных морских терминалов СПГ;
• Газокомпрессорные станции;
• Резервуары для хранения нефти и нефтепродуктов, сжиженного газа;
• Буровые и эксплуатационные платформы;
• Склады нефтепродуктов и химикатов;
• Грузовые эстакады и морские терминалы, платформы, причалы;
• Предприятия топливно-энергетического комплекса, ТЭЦ, ГРЭС.

Схема контроля утечек и мониторинга резервуаров

Четыре датчика по периметру крыши резервуара-накопителя измеряют концентрацию газа по всей длине лазерного луча. Этого количества достаточно, чтобы полностью закрыть периметр резервуара. Система из четырех датчиков не только сигнализирует о концентрации смеси, но и позволяет определить направление и распространение газового облака. Совместно с использованием датчика уровня и потока можно рассчитать вероятность взрывоопасной концентрации при удалении облака от РВС. Вся информация выводится на рабочее место оператора.
