ДЛС-КС (LMS) — стационарный лазерный детектор метана

Стационарный детектор утечек метана для площадных объектов

Дистанционный лазерный детектор утечек метана ДЛС-КС служит для повышения надёжности и безопасности при эксплуатации технологического оборудования компрессорных станций (КС). Своевременно оповещает персонал о повышенной концентрации метана в воздухе.

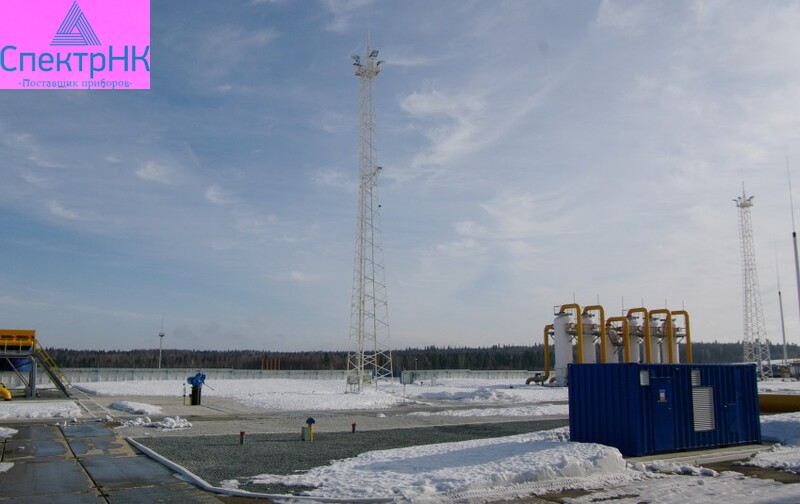

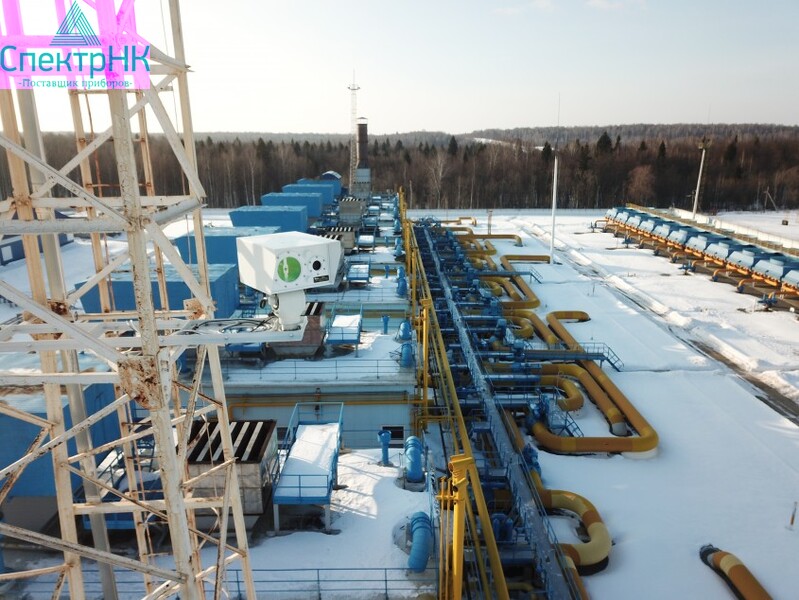

Стационарный комплекс ДЛС-КС разработан инженерами научного и производственного отделов компании ПЕРГАМ. Используется крупнейшими компаниями России на магистральных газопроводах и компрессорных станциях. Надёжный и безопасный комплекс ДЛС-КС прекрасно справляется со своими задачами мониторинга, обнаружения и оповещения об утечках природного газа. Предназначен для установки на компрессорных станциях, подземных хранилищах газа, газоперерабатывающих заводах, заводах по сжижению природного газа.

Детектор предназначен для работы в условиях умеренного и холодного климата. Состоит из оптического блока, шкафа с сетевым оборудованием, которые имеют исполнение для установки на взрывоопасных объектах и автоматическое рабочее место оператора. По условиям эксплуатации прибор относится к исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

Система обнаружения метана в атмосферном воздухе технологических площадок компрессорных станций «ДЛС-КС» по ТУ 4215-145- 52398851-2013». «ДЛС-ПЕРГАМ» сертифицирована и активно используется во многих отечественных энергетических компаниях, в том числе почти десятке дочерних предприятий ОАО «Газпром».

Как это работает?

Дистанционный лазерный детектор метана «ДЛС-КС» обнаруживает метан в атмосферном воздухе и автоматически оповещает о превышении концентрации его свето-звуковой сигнализацией. Система измеряет концентрацию метана в воздухе, зондируемом лучом лазера, который отражается топографическим объектом (земля, трава, деревья, асфальт, кирпич, и т.д.), находящимся на расстоянии 20 – 150 метров от прибора.

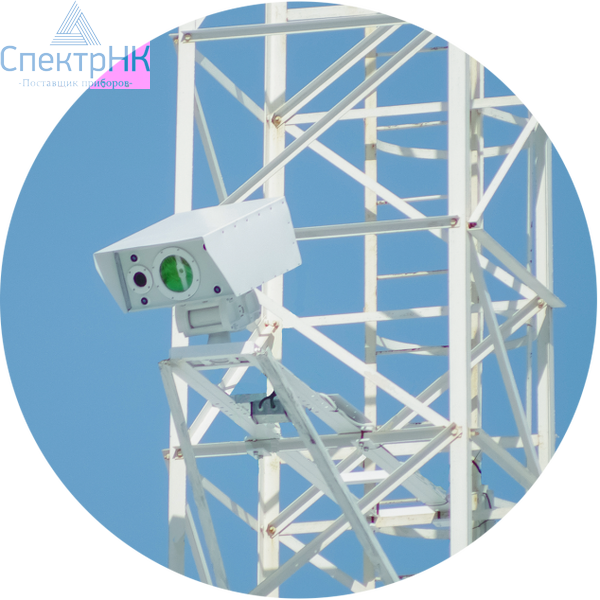

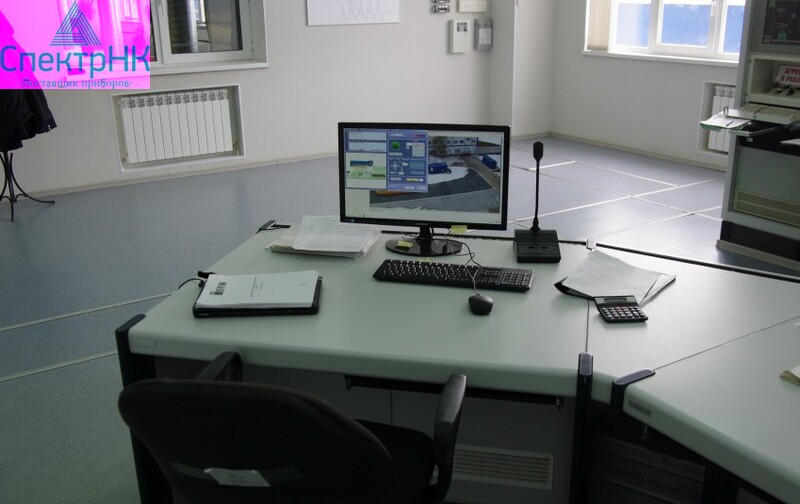

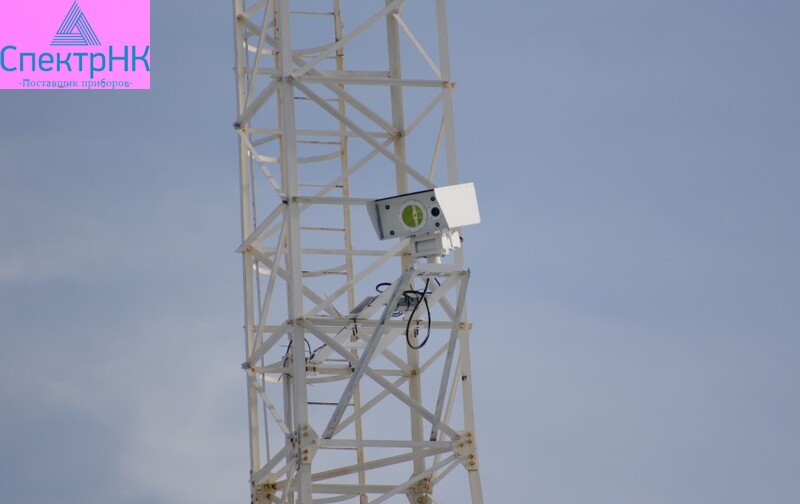

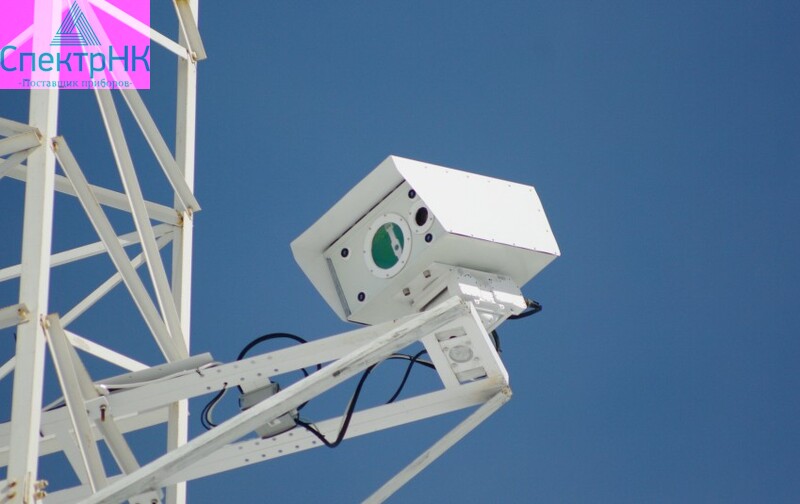

Работает в условиях умеренного и холодного климата. Состоит из оптического блока, взрывобезопасного шкафа с сетевым оборудованием и автоматизированное рабочее место оператора под управлением ПО — ДЛС-ПЕРГАМ. Внутри оптического блока установлена видеокамера высокого разрешения для точного обнаружения места утечки газа.

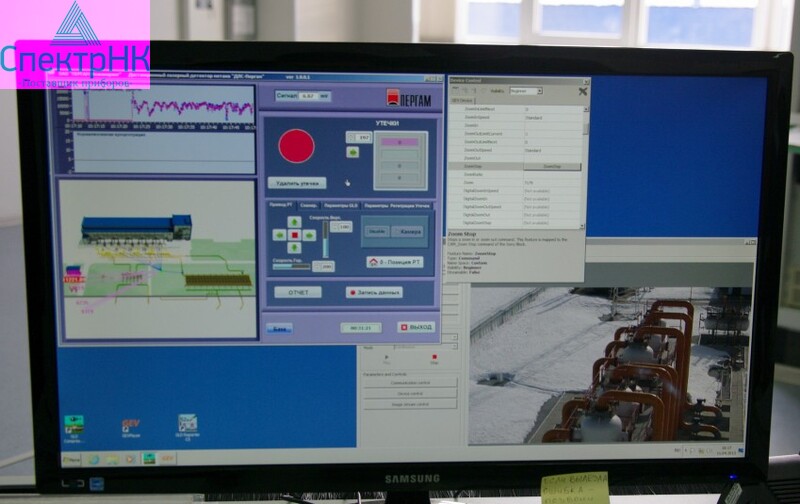

Демонстрация интерфейса ПО оператора ДЛС-КС

Принцип действия

Принцип действия прибора основан на свойстве метана поглощать лазерное излучение определенных длин волн, (так называемые полосы поглощения метана). При этом лазер излучает в импульсном режиме с длительностью импульсов 300 мксек, а длина волны излучения сканируется в течение импульса в окрестности одной из сильных линий поглощения метана. Часть лазерного излучения, рассеянного объектом, собирается приемным зеркалом и фокусируется на фотоприемнике. При обработке сигнала фотоприемника в компьютере вычисляется концентрация метана на оптическом пути от прибора до объекта и выводится на экран монитора в режиме реального времени с сохранением в памяти компьютера. При помощи программного обеспечения, можно получать пространственное распределение метана в окрестности места утечки с привязкой к координатам. Места зарегистрированных утечек отображаются на мнемосхеме, которая представляет собой общий вид исследуемого объекта. Полученная информация выводится на экран оператора в виде графиков и видео, все данные сохраняются на компьютере. Система ДЛС-КС работает 24 часа в сутки, 7 дней в неделю.
