Детектор утечек метана ДЛС-Пергам (ALMA G2)

15 лет на службе у ГАЗПРОМА!

Применение ДЛС-Авиа

• Диагностика линейной части магистральных газопроводов;
• Обнаружение мест утечек на линейной части, на крановых узлах, ГРС, ПХГ и других объектах;
• Обнаружение мест утечек в газопроводах низкого давления, задвижках, запорной арматуре;
• Диагностика городских газовых сетей;
• Круглосуточный мониторинг воздушных, водных переходов, мест пересечения с а/д, ж/д и др;
• Контроль загазованности территорий комбинатов, автозаправочных станций и других объектов;
• Экологический мониторинг;
• Предупреждение чрезвычайных ситуаций;
• Обеспечение безопасности предприятий и жилых домов;
• Контроль загазованности и безопасность подземных парковок, торговых центров.

Принцип действия

Принцип работы детектора основан на диодно-лазерной спектроскопии, обеспечивающей высокую надежность, точность и селективность. Оптический блок, установленный на вертолёте, непрерывно испускает последовательность лазерных импульсов, направленных на трассу газопровода. Лазерный луч, испущенный прибором, отражается от топографических объектов (земля, растительность и т.д.). Отраженная часть излучения возвращается в приёмную систему оптического блока и поступает на фотоприемник. Далее сигнал обрабатывается при помощи специальных программ, и по степени ослабления лазерного луча на длине волны поглощения метана прибор измеряет концентрацию природного газа в атмосфере.

Детектор предназначен для работы в условиях умеренного и холодного климата, состоит из оптического блока и кейса электроники, которые имеют обыкновенное исполнение для установки вне взрывоопасных помещений. Прибор относится к исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

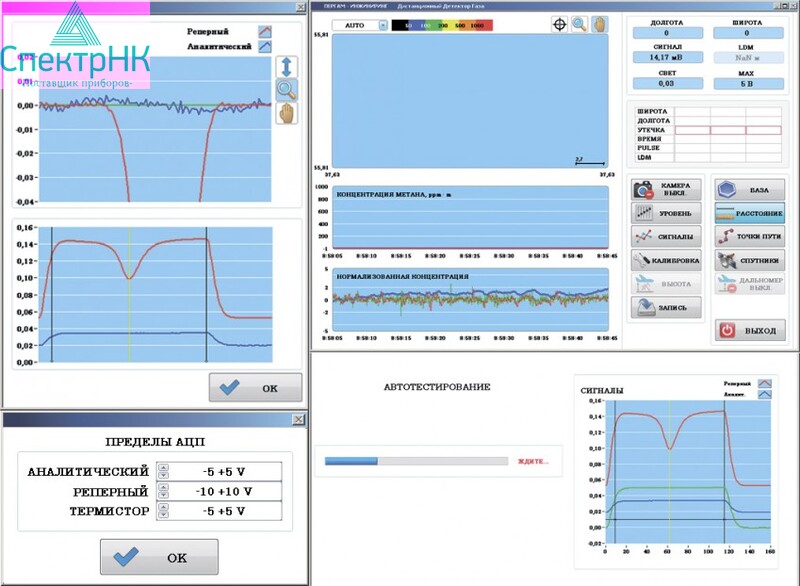

Прибор полностью автоматизирован и может непрерывно работать без оператора, с сохранением результатов в памяти компьютера. В состав Детектора Метана входит система GPS/ГЛОНАСС, позволяющая определять координаты маршрута полета и места утечек. Это позволяет получать распределение концентрации метана с привязкой по координатам. Во время обнаружения утечек оператору выдается световой и звуковой сигнал, а на монитор выводится фотография и Google карта места утечки.

Особенности лазерного детектора

• Безопасность. Излучение лазера мощностью 15 мВт абсолютно безопасно для глаз. Прибор позволяет измерять превышение концентрации над заданным фоновым значением с безопасного расстояния 20 – 150 м без использования дополнительных отражателей и отбора проб воздуха.
• Точность и стабильность измерений. Используемая методика измерений при помощи перестраиваемого диодного лазера, излучающего на длине волны 1,65 мкм, обеспечивает высокую точность измерений. Кроме того, прибор нечувствителен к влаге и другим газам. Точность измерения не зависит от изменения типа отражающей поверхности - почва, песок, растительность и т.д.
• Надежность. Обеспечивается стабильностью параметров лазера, устойчивостью оптики и электроники к внешним воздействиям (температура, вибрации и др.).
• Экономичность. Для работы прибора не требуется расходных материалов, а потребление электроэнергии минимально. Питается от источника постоянного тока напряжением 19 – 36 В.

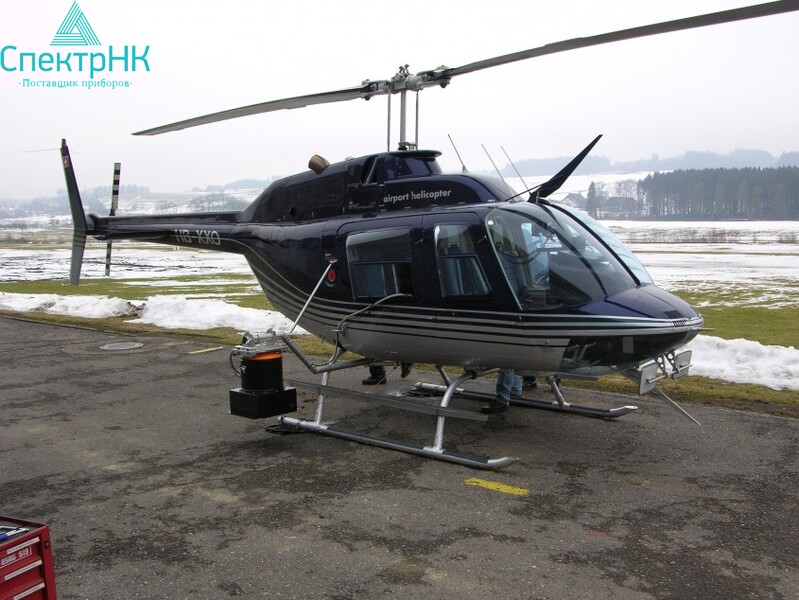

• Удобство и компактность. Детектор метана имеет относительно небольшие размеры и вес, может быть установлен на любой тип вертолета. Его установка, настройка и включение занимают не более 30 минут, а далее он работает в автоматическом режиме.
• Перспективность. Прибор может использоваться для детектирования других газовых компонентов (легкие или тяжелые фракции нефти нефтепродуктов). Для модернизации необходимо предоставить покомпонентный состав перекачиваемой среды. Например, ДЛС можно настроить на обнаружение утечек NH3, NO2, CO, HF, H2C и др.

Комплектация

• Дистанционный детектор метана ДЛС-Пергам-ALMA Optimum состав: 1комплект

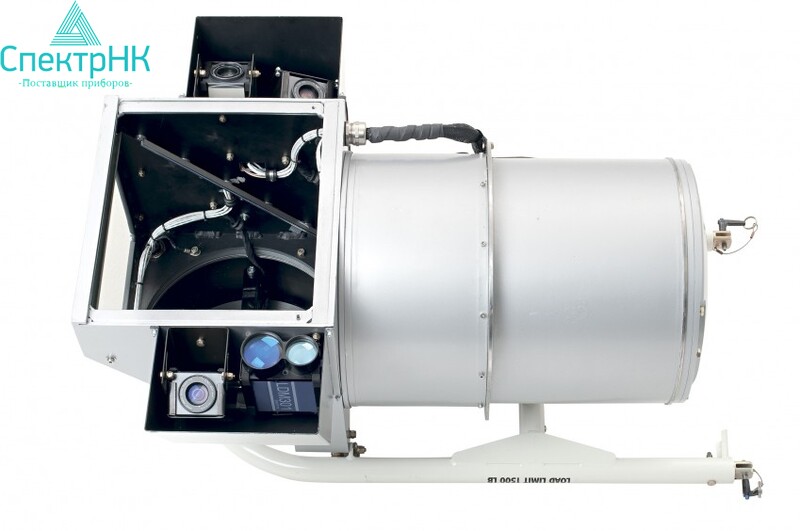

• Оптический блок с аксессуарами: ОБ-04
• Видеокамера в защитном термокожухе с поворотным креплением:, ОБ-ВК-06 – 1 шт.
• Лазерный дальномер LD-04 – 1 комплект
• Амортизатор ОБ-А-01 – 4 шт.
• Пластина для установки ОБ-П-01 – 1 шт.
• Струбцина ОБ-С-01 – 4 шт.
• Блок электроники с аксессуарами: БЭ-04 – 1 шт.
• выносная антенна встроенного приемника GPS БЭ-А-06 – 1 шт.
• Компьютер ноутбук с аксессуарами: Н-04 - 1 шт.
• Сетевой адаптер питания ноутбука от ~ 220 В Н-АП-01 - 1 шт.
• Сумка Н-С-01 - 1 шт.
• Внешний накопитель данных Н-ЖД-01 - 1 шт.
• Монитор с аксессуарами (в зависимости от типа камеры) М -04 - 1 шт.
• Сетевой адаптер питания от сети ~220 В: М-АП-01 – 1 шт.
• Сигнальный кабель (VGA): СК-01 – 1 шт.
• Источник питания прибора от напряжения ~220 В: ИП-01 - 1 шт.
• Основной кабель к Оптическому блоку ОК-06 - 1 шт.
• Кабель питания Детектора от сети постоянного тока напряжением 19 В – 36 В КП-Н-02 - 1 шт.
• Кабель питания прибора от авиационного аккумулятора КП-ДМ-02 - 1шт.
• Транспортировочный кейс для ОБ-01: ТК-ОБ-01 – 1 шт.
• Транспортировочный кейс для компонентов: ТК-К-02 – 1 шт.
• Набор инструментов НИ-01 -1 шт.
• Замок для кейса КЗ-01 -2 шт.
• Запасные предохранители П-01 - 2 шт.
• Тестовая кювета ТК-01 - 1 шт.
• Руководство по эксплуатации РУ-01 – 1 шт.
• Инструкция к программе обработки данных ИД-01– 1 шт.
• Паспорт П-01– 1 шт.
• Гарантийный талон ГТ-01– 1 шт.
• CD диск с копиями программного обеспечения ПО-01 – 1 шт.

Технические характеристики
