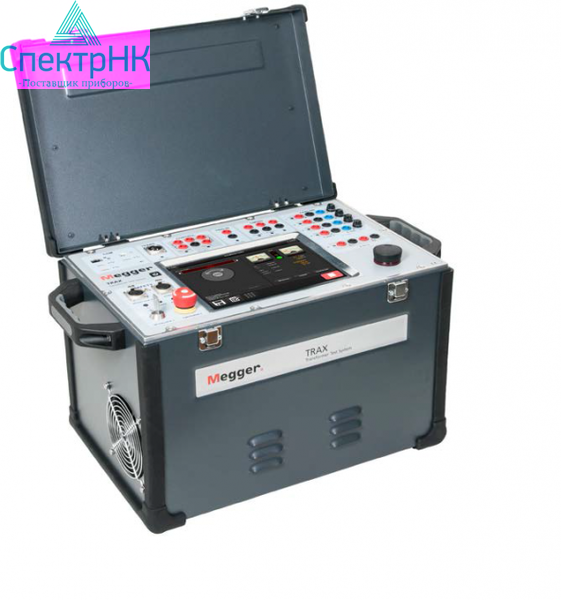

Megger TRAX

Тестер силовых трансформаторов и оборудования подстанций

Система комплексной диагностики подстанционного оборудования TRAX является многофункциональным прибором для тестирования трансформаторных подстанций. Система заменяет многочисленные приборы для отдельных испытаний, что делает испытание с помощью TRAX эффективным с точки зрения экономии времени и денег, по сравнению с использованием набора обычных приборов.

TRAX - уникальный прибор для тестирования силовых и распределительных трансформаторов, а также большого количества другого подстанционного оборудования. Генерация до 800 А (TRAX 280) и 2200 В (2000 А и 12 кВ с принадлежностями), с частотным диапазоном регулируемым от 1 до 500 Гц, можно использовать TRAX со встроенным сенсорным экраном или внешним компьютером при управлении через веб-браузер.

Интерфейс пользователя

Структура пользовательского интерфейса TRAX основана на ряде отдельных инструментов / приложений, в которых по умолчанию отображается только необходимая функциональность. Для ручного тестирования доступен общий инструмент, где пользователь выбирает выходы, входы измерения и как данные должны быть обработаны.

Для комплексного тестирования (например, силовых трансформаторов), результаты измерения нескольких приборов могут быть собраны и представлены в одном отчете.

Особенности и преимущества

Один многофункциональный прибор для тестирования трансформатора/подстанции

• Позволяет производить большое количество типов тестов
• Экономит время, устраняя необходимость изучать большое количество приборов
• Дружественный интерфейс снижает время обучения и тестирования
• Легкий для перевозки, портативный и компактный

Исключительную гибкость при выборе выходного тока или напряжения для различных тестов

• Переменный ток до 2000 А (с TCX 200)
• Постоянный ток до 100 А
• Напряжение переменного тока до 12 кВ (с TDX 120)
• Напряжение постоянного тока до 300 В

Структура тестирования для проведения расширенной диагностики

1. Тестирование 3-фазного силового трансформатора

• Коэффициент трансформации
• Сопротивление обмотки
• Непрерывность работы РПН, временные и динамические токовые характеристики DRM (патент заявлен)
• Ток возбуждения( потери ХХ)
• Сопротивление короткого замыкания
• Размагничивание
• 3-фазное измерение (с TSX300)

2. Тестирование ТТ и ТН

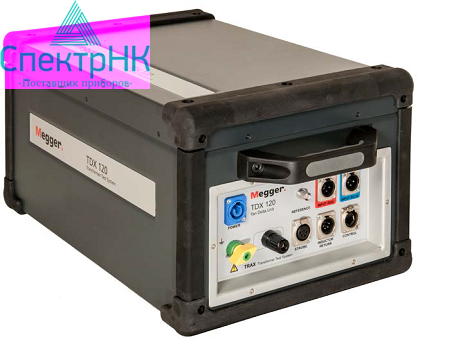

3. Измерение тангенса дельта на высоком напряжении(с TDX 120)

Компактный и легкий

• TRAX 220 26 кг (основной блок), вес <32 кг
• Интеллектуальная технология для снижения массы кабеля

Демонстрация Megger TRAX

Встряхните мир тестирования трансформаторов

Технические характеристики
