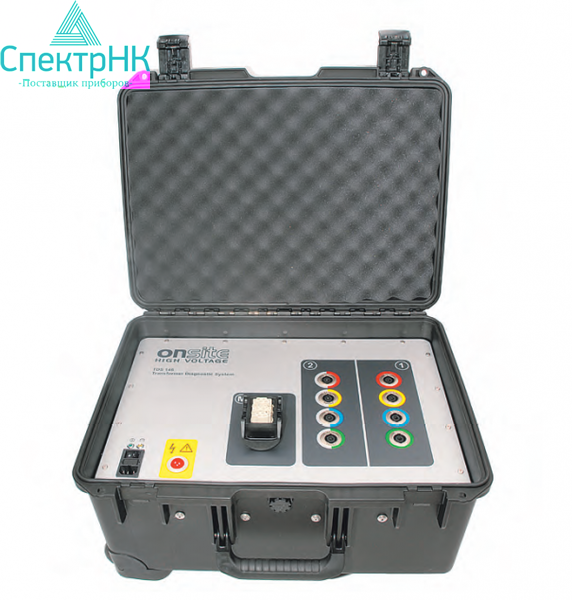

On-site TDS146

Гарантия производителя	Производитель: Onsite High Voltage
Доставка по Казахстану	Артикул: pr00361

Цену уточните у менеджера

Запросить КП Консультация

Экономия времени, простота в управлении, исчерпывающие результаты

Многофункциональное автоматизированное решение для эксплуатационных служб
Продвинутая диагностика силовых трансформаторов с устройством РПН
Раннее определение предварительного отказа, вызванного ухудшением свойств механизмов, различных типов РПН
Высокочувствительное распознавание дефектов обмоток внутри трансформаторного бака
Безупречное решение для оценки состояния различных типов трансформаторов

Применение

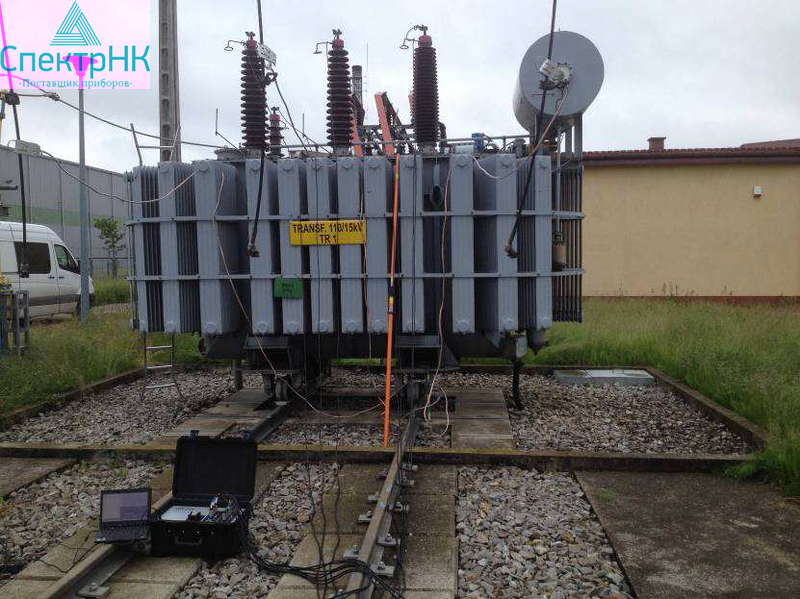

Способен выполнять все необходимые тесты и измерения в поле
Диагностика всех типов силовых трансформаторов для периодического обслуживания и на основе технического состояния объекта
Соответствует стандартам ANSI/IEEE C57.12.90-1987, IEEE Std 62-1995, IEEE Std C57.12.37-2006, IEEE Std C57.140-2006, IEC 60214, IEC60076-1

Особенности

Оценка состояния контактной системы РПН посредством:

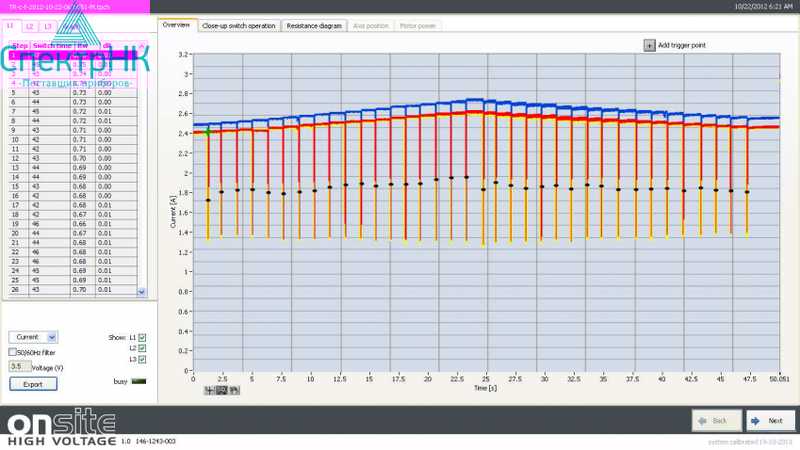

Измерения динамического сопротивления
Измерения времени переключения контактора
Измерение положения оси привода РПН (для РПН роторного типа)
Измерение мощности приводного механизма РПН
Оценка неравномерности трансформаторных обмоток посредством:

Измерения коэффициента трансформации
Измерение сопротивления обмоток постоянному току

Сравнение времени переключения РПН, коэффициента трансформации и сопротивления обмоток между всеми позициями переключателя и фазами
Портативная система тестирования, компактный дизайн и небольшой вес
Возможность генерировать отчет на основе данных, полученных в ходе тестирования
Однократное подключение для всех измерений
Легкая и полностью автоматизированная полнофазная тестовая процедура

Технические характеристики

Технические характеристики TDS146

Максимальный тестовый ток при измерении сопротивления

10 А DC

Диапазон измерения сопротивления обмоток

100 мОм - 100 Ом

Точность измерения сопротивления обмоток

1 мОм

Диапазон измерения динамического сопротивления РПН

100 мОм - 100 Ом

Точность измерения динамического сопротивления РПН

5 мОм

Напряжение измерения коэф. трансформации

20 В, 50/60 Гц

Диапазон измерения коэф. трансформации

От 1:1 до 1:100

Точность измерения коэф. трансформации

0.1%, ток 1 мА, угол 0.5 град.

Диапазон тока возбуждения при измерении коэф. трансформации

0 - 300 мА

Точность измерения времени переключения контактов

1 мс

Измерение вспомогательного напряжения при измерении времени переключения контактов

Встроенное

Диапазон напряжения при измерении мощности привода РПН

0-400 В, 50/60 Гц

Выходной ток при измерении мощности привода РПН

Токовый зажим, 10 А

Точность при измерении мощности привода РПН

1 Вт

Диапазон измерения оси вращения привода РПН

0 - 360 град.

Точность измерения оси вращения привода РПН

0.5 град.

Подключение к трансформатору

Автоконфигурирование

Контроль РПН

2x без контакта, 8 А, 400 В

Диапазон рабочих температур

0 - 50 ⁰С

Связь с компьютером

Беспроводное

Напряжение питания

Однофазное, 110 - 240 В, 48 63 Гц, 400 ВА

Вес нетто

Прибл. 9.7 кг

Габариты

Ш570 х Д450 х В270
