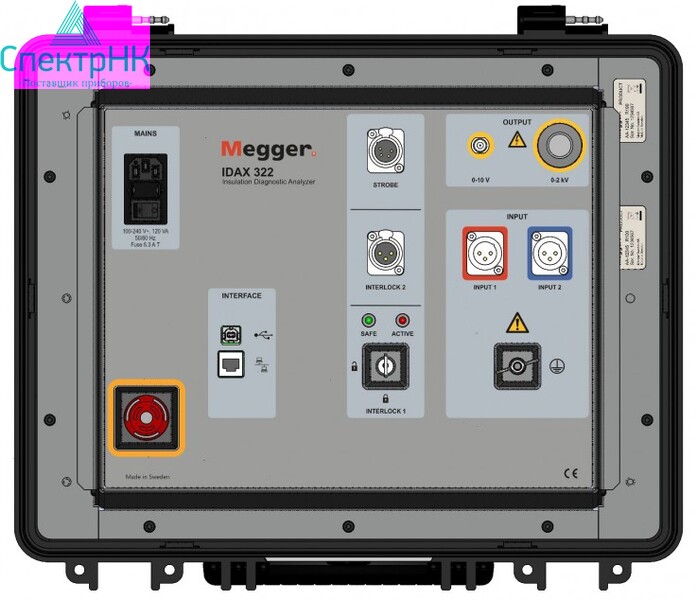

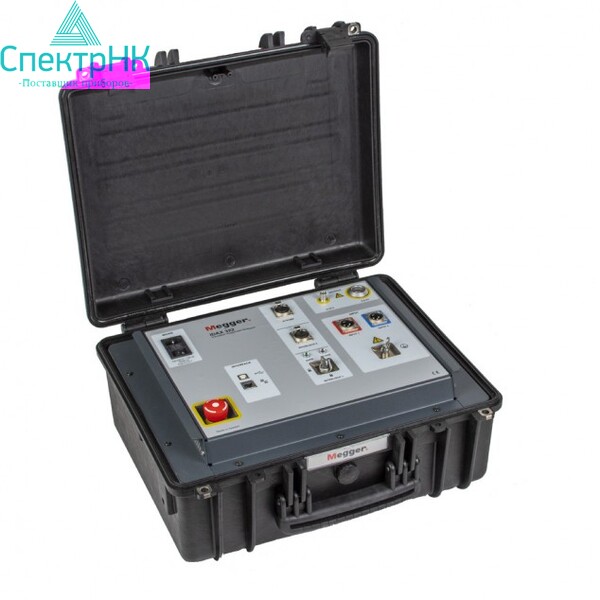

Cистема диагностики изоляции Megger IDAX 322

Диагностика изоляции методом DFR

IDAX 322 - это высоковольтный прибор для диагностики изоляции, основанный на технологии DFR (Частотный отклик диэлектрика), также известной как FDS (Диэлектрическая Спектроскопия). DFR - это метод измерения, при котором емкость и тангенс угла диэлектрических потерь измеряется на нескольких частотах для оценки состояния изоляции в таких объектах, как силовые трансформаторы, вводы и измерительные трансформаторы. Технология DFR - это признанная лабораторная процедура испытаний, которая, благодаря новаторским усилиям компании Megger, была адаптирована для использования в полевых условиях в линейке приборов IDAX.

В этих типах испытуемых объектов проблемы чаще всего не видны при условиях, при которых легко выполнять диагностические испытания (обычно при температуре окружающей среды и частоте сети), но они развиваются при более высоких температурах или ближе к эксплуатационным пределам объектов. Основные параметры измерений DFR - значения тангенса угла диэлектрических потерь зависят, в первую очередь, от геометрии системы изоляции, побочных продуктов старения, влажности, возможной проводимости жидкой изоляции, частоты и температуры. Используя знание этой взаимосвязи, оценка может быть сделана в частотной области, а не в гораздо более сложной для измерений температурной области.

При получении результатов индивидуальная температурная коррекция ITC – другая важная инновация от компании Megger – используется для точного приведения измеренных значений тангенса угла диэлектрических потерь при разных температурах к 20°C. В последней версии программного обеспечения IDAX отображается частотная характеристика, специально разработанная для измерительных трансформаторов и вводов, уже с учетом индивидуальной температурной коррекции (ITC). Система IDAX чрезвычайно проста в использовании с автоматизированной последовательностью испытаний и представлением результатов в простой для понимания форме «светофора». Используемый в IDAX метод DFR теперь является частью международных рекомендаций и стандартов, например, Сигре TB 254, Cigre TB 414, Cigre TB 445, Cigre TB 775, IEEE C57.152-2013, IEEE C57.161-2018

Применение

IDAX обеспечивает точную и надежную оценку состояния изоляции вводов, трансформаторов тока, силовых трансформаторов и генераторов. Система IDAX максимизирует результат мероприятий по техническому обслуживанию, позволяющих оптимизировать нагрузку и срок службы трансформаторов.

Вводы и трансформаторы тока

Проникновение влаги в изоляцию является обычным явлением в жизненном цикле вводов и трансформаторов тока, которое может иметь катастрофические последствия; неисправность вводов является причиной 17% всех отказов трансформаторов и до 70-80% всех пожаров трансформаторов. У неисправного ввода также очень высока вероятность взрыва, что может привести к повреждению всей подстанции. Обычного испытания при частоте сети недостаточно, так как оно может предоставить ложные результаты о хорошем состоянии, истинное состояние ввода можно оценить только с помощью метода DFR. Помимо оценки высокого уровня влажности, метод DFR также доказал свою эффективность при обнаружении следов частичных разрядов на вводах трансформаторов высокого и сверхвысокого напряжения. IDAX 322 специально разработан для выполнения требований испытаний вводов трансформаторов; напряжение до 2 кВ обеспечивает отличное соотношение сигнал/шум и измерение до 1 кГц позволяет диагностировать объекты небольшой емкости. Специальная версия индивидуальной температурной коррекции ITC для одного материала используется для приведения измеренных результатов к эталонной температуре, независимо от температуры испытуемого объекта. Система IDAX поддерживает испытания вводов RBP, OIP, RIP и RIS, а также измерительных трансформаторов с жидкой пропиткой и определяемых пользователем материалов.

Силовые трансформаторы

Влага, которая скапливается в изоляционной системе силового трансформатора, влияет на несколько его характеристик:

• Ограничивает величину нагрузки, поскольку более высокая влажность приводит к более быстрому возникновению воздушных пузырьков.
• Понижает диэлектрическую прочность масла, что оказывает прямое влияние на изоляционные свойства.
• Приводит к старению целлюлозы, что, как следствие, уменьшает ее механическую прочность.

Метод DFR от IDAX - единственный надежный метод определения влажности в силовых трансформаторах без вывода из эксплуатации или вскрытия крышки бака. Обычные испытания тангенса угла диэлектрических потерь на одной частоте могут, вследствие температурных эффектов, предоставить ложные результаты, а анализ масла не представляется надежным, поскольку влага в основном находится в твердой изоляции. В приложении для силовых трансформаторов системы IDAX используется уникальная модель из двух материалов для точного расчета влажности, проводимости масла и тангенса угла диэлектрических потерь. Посредством передовой методики согласования измеренной кривой с имеющимися эталонными моделями материалов можно рассчитать влажность в основной твердой изоляции, проводимость масла при эталонной температуре 25°C и тангенс угла диэлектрических потерь при эталонной температуре 20°C.

Комплектация

Изделие	№ в каталоге
IDAX 322	AG-29090
Включенные принадлежности
USB кабель, тип A & B, 2 м	GA-30030
Заземляющий кабель, 6 мм2, 5 м	GC-30060
Кабель генератора, 18 м	GC-30350
Измерительный кабель, красный, 21 м	25572H-1
Измерительный кабель, синий, 21 м	25572H-2
Блокиратор	AF-90010
Мягкая сумка для кабелей	GD-30225
USB флешка, 16 Гб	GC-30334
ПО для Windows, IDAX 5.1	AG-8100X
Руководство пользователя для IDAX 322	ZP-AG03E
Кабель сетевого питания
Опциональные принадлежности
Индикаторный блок (Световая сигнализация)	AJ-90030
Блок калибровки IDAX CAL 300	AG-90010
Демонстрационный блок IDAX IDB 300	AG-90020
Набор принадлежностей	AG-90100
Адаптеры для подключения к вводам: Коннектор 4 мм мама/папа Коннектор 4 мм мама/мама Измерительный адаптер “J” Адаптер для вводов ABB Резьбовой адаптер 1” Резьбовой адаптер 0,75” Два специальных адаптера Три ремня разной длины для «горячего воротника»/ защитного кольца Измеритель температуры и влажности Неизолированные провода для закоротки: 1 м (3 шт), 2 м (3 шт)

Технические характеристики
