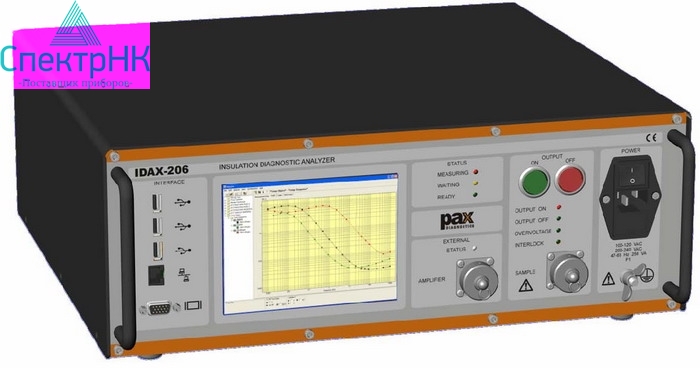

Megger IDAX 206

Точное и надежное определение влажности изоляции силовых трансформаторов. IDAX-206 (преемник IDA-200) обеспечивает точную и надежную оценку состояния силовых трансформаторов. Система IDAX повышает эффективность технического обслуживания, обеспечивая оптимизацию нагрузки и срока службы оборудования. IDAX-206 реализует метод диэлектрической спектроскопии, который в течение ряда десятилетий был доступен только в лабораторных условиях. Этот испытанный в полевых условиях прибор определяет состояние изоляции внутри трансформатора при развертке по частоте, что обеспечивает возможность четкого определения проблем, связанных с влажностью, загрязнением твердой изоляции обмоток, вводов или проводимостью масла.

IDAX – уникальный инструмент диагностики. Из-за старения целого поколения силовых трансформаторов сегодняшняя электроэнергетика столкнулась с серьезными проблемами, так как отказы трансформаторов, их ремонт и соответствующие затраты приводят к значительным экономическим потерям. Трансформаторы стали наиболее проблемными элементами электрических сетей. Потребность в надежных методах контроля и диагностики привела ведущих экспертов в этой области к выбору новых технологий, которые позволяют значительно увеличить надежность и оптимизировать работу каждого из элементов сети.

IDAX – один из самых современных приборов диагностики изоляции, основанный на методе диэлектрической спектроскопии. Этот метод анализа до настоящего времени использовался только в лабораторных условиях. IDAX – это первый прибор, который позволил реализовать данный метод в полевых условиях и использовать его в промышленности различных стран мира в последние десять лет.

Назначение IDAX

Одно из самых важных применений IDAX, – это определение старения или содержания влаги в изоляции трансформаторов, так как наличие влаги в изоляции значительно ускоряет процесс ее старения. IDAX обеспечивает возможность достоверной оценки содержания влаги за одно испытание. Это испытание может быть выполнено при любой температуре.

Вода в масле и бумаге

Оценка содержания воды в изоляции трансформаторов, базирующееся на тестировании образцов масла, очень трудна, так как имеет место переход влаги из твердой изоляции в масло и обратно при изменении температуры. Любой образец масла должен быть взят при относительно высокой температуре, когда трансформатор находится в равновесии. К сожалению, это является необычным состоянием трансформаторов, оставляя, таким образом, возможность получения недостоверной оценки.

Процедура испытаний

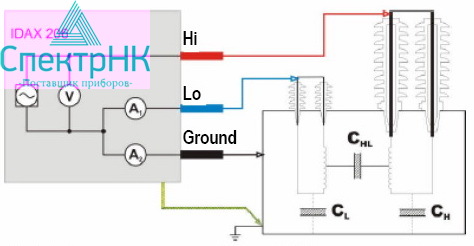

Подготовка к испытаниям и процедура испытаний подобна стандартной процедуре тестирования коэффициента мощности, т.е. трансформатор должен быть отключен от сети и отсоединен ото всего коммуникационного оборудования. Программное обеспечение прибора IDAX будет направлять пользователя в соответствии с шаблоном испытаний, все соединения для которого проиллюстрированы на рис.

Цветная маркировка на зажимах облегчает выполнение соединений в соответствии с встроенными инструкциями. Испытание может быть запущено сразу же после подсоединения тестовых кабелей. Сообщения об ошибках на экране будут информировать пользователя, если в соединениях имеются какие-либо ошибки. Анализ на экране может выполняться параллельно активному тестированию. Новая модернизированная версия системы IDAX-206 функционирует под операционной системой Windows XP и поддерживает все сетевые возможности и USB-связь.
