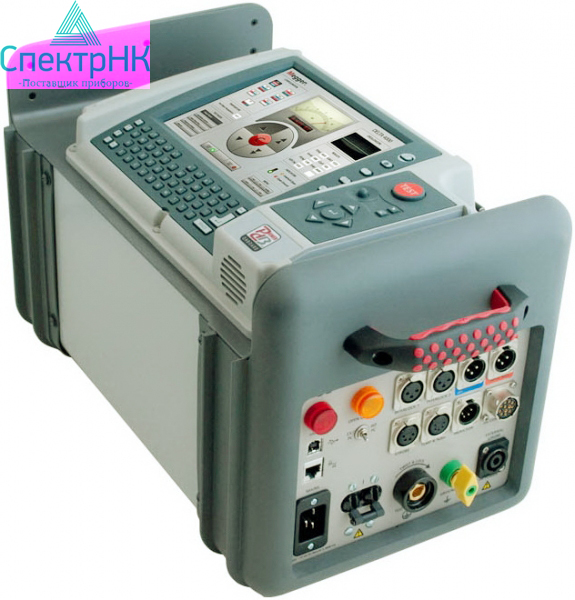

Megger Delta 4000

Установка для испытания электрической изоляции вв оборудования

Системы серии DELTA4000 – полностью автоматические 12-ти кВ испытательные установки для контроля коэффициента диэлектрических потерь (tg), предназначенные для оценки состояния электрической изоляции в высоковольтной аппаратуре, например, трансформаторах, проходных изоляторах, автоматических выключателях, кабелях, молниеотводах и вращающихся электромашинах. Дополнительно испытательные установки DELTA4000 могут быть использованы для измерения тока возбуждения обмоток трансформаторов, а также для автоматического испытания объектов, tg которых зависит от напряжения вблизи рабочей точки (tip-up tests), и контроля коэффициента трансформации по высокому напряжению (дополнительно поставляется TTR конденсатор).

Эти испытательные установки предназначены для обеспечения комплексной диагностики изоляции на переменном токе. Конструкция высокой мощности с регулируемой частотой позволяет генерировать свой собственный тестовый сигнал, независимый от качества частоты сети, а аппаратное обеспечение реализует новейшие технологии в области цифровой фильтрации сигнала отклика. В результате этого, установки серии DELTA4000 обеспечивают получение надежных результатов и стабильных показаний в кротчайшее время с высокой точностью, даже на подстанциях с высоким уровнем помех. Системы DELTA4000 работают с программным обеспечением (ПО) PowerDB при автоматическом тестировании и составлении отчетов или ПО Delta Control при ручном тестировании в реальном масштабе времени. Измеряемые величины включают в себя напряжение, ток, мощность (потери), коэффициент диэлектрических потерь и емкость. Результаты испытаний автоматически сохраняются в компьютере, а также могут быть перегружены непосредственно в запоминающее устройство с USB-интерфейсом или выведены на принтер. Установка DELTA4110 должна использоваться с внешним компьютером (не включен в поставку), а установка DELTA4310 – со встроенным компьютером.

• Простота использования в автоматическом и ручном режимах работы
• Точные и воспроизводимые результаты измерений с высоким уровнем подавления шума для большинства экстремальных условий
• Легкая, прочная двухблочная конструкция с весом блоков 14 кг и 22 кг
• Новая встроенная интеллектуальная технология коррек-ции температуры, исключающая необходимость использования таблиц для введения поправок на температуру (в стадии патентования)
• Новый способ автоматического обнаружения зависимости свойств изоляции от напряжения (в стадии патентования)
• Выполнение тестирования коэффициента диэлектрических потер изоляции (Doble тесты), а также импорт и экспорт данных из программы DTA в ПО PowerDB
• Специализированная команда инженерной поддержки, доступная в течение 24 часов 7 дней в неделю
• Дополнительный пакет приоритетных услуг, включающий в себя расширенную гарантию, ежегодное обучение и предоставление "подменного" оборудования на время ремонта основного

Применение DELTA4000

• Силовые трансформаторы
• Распределительные трансформаторы
• Измерительные трансформаторы
• Вращающиеся электромашины
• Масляная изоляция
• Проходные изоляторы
• Кабели
• Конденсаторы
• Автоматические выключатели
• Молниеотводы

Технические характеристики
