Megger Magnus

Повышающий трансформатор Magnus

Простой и надёжный, без излишеств прибор для диагностики трансформаторов. При запуске электроэнергетических систем в эксплуатацию или при появлении неисправностей следует проверять измерительные трансформаторы, чтобы определить – обеспечивают ли они контрольно-измерительные приборы и оборудование релейной защиты необходимыми выходами.

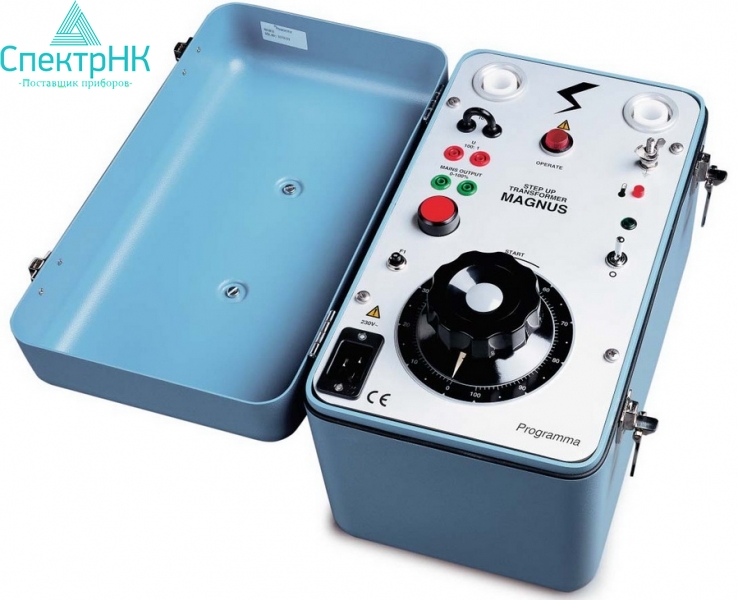

Повышающий трансформатор MAGNUS™ компании Megger позволяет получить кривые намагничивания измерительных трансформаторов быстро и легко. МАГНУС используется для размагничивания сердечников трансформаторов тока и проведения испытаний по определению коэффициента трансформации трансформаторов напряжения. Несмотря на небольшой вес (всего лишь 16 кг) MAGNUS обеспечивает ток 1 А при напряжении 2,2 кВ. Двуручное управление повышает безопасность персонала. В стандартной комплектации повышающий трансформатор МАГНУС поставляется со специальным высоковольтным кабелем и прочным кейсом для транспортировки.

Пример применения — получение кривой намагничивания

1. Соедините повышающий трансформатор MAGNUS ко вторичной обмотке трансформатора тока, предназначенного для испытаний, а также к амперметру и вольтметру.
2. Увеличьте напряжение с помощью круглой ручки со шкалой.
3. Запишите величины U (напряжение) и I (ток).
4. Повторяйте шаги 2 и 3 до тех пор, пока ток (I) резко возрастет без какого-либо существенного подъема напряжения (U).
5. Завершите испытание, плавно снизив U (напряжение) до нуля, обеспечивая, таким образом, размагничивание.
