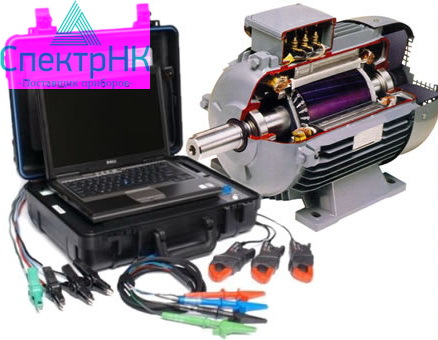

Тестер электродвигателей Emax PdMA

Прибор для динамического тестирования электродвигателей

Лёгкий портативный анализатор состояния электродвигателей. Emax оценивает состояние оборудования одновременно по трем фазам тока и напряжения, получая данные по обеспечению качества электропитания и эффективности. Это обеспечивает раннее обнаружение дефектов в роторе, статоре, воздушном зазоре, контуре питания. Дополнительно, оборудование обнаруживает пусковые броски тока и может быть использовано для анализа процессов, делая Emax наиболее полным и точным прибором для динамического тестирования в этом классе.

Особенности тестера электродвигателей Emax

• Портативный прибор с батарейным питанием.
• Контроль качества электропитания, состоянияконтура питания, статора, ротора и воздушного зазора.
• Электродвигатели низкого, среднего и высокогонапряжения.
• Шестиканальный одновременный сбор данных.
• Анализ момента и к.п.д. электродвигателя.
• Измерение импеданса и фазового угла.
• Тестирование характеристик тока и мощности.

Испытание электродвигателей переменного и постоянного тока во время работы

Очень часто нет возможности отключить электродвигатель для выполнения испытаний МСЕ. Технология EMAX позволяет испытывать электродвигатели переменного и постоянного тока во время их работы (online). Испытание электродвигателя, находящего под напряжением, позволяет определить, когда этот электродвигатель необходимо отключить для дальнейшего тестирования и/или обслуживания. Виды испытаний электродвигателей, находящихся под напряжением, с помощью технологии EMAX: анализ токов, анализ качества питания и параметров пуска. Кроме того, для якоря электродвигателей постоянного тока проводится испытание Drive Input для определения качества питания. Подобно МСЕ технология EMAX является методом неразрушающего контроля.

Виды испытаний электродвигателей переменного тока – оценка состояния ротора – Rotor Evaluation (формально известная как высокое/низкое разрешение), определение эксцентриситета, параметров пуска и мощности, и обработка сигналов с применением демодуляции (Demod test). Виды испытаний якоря электродвигателей постоянного тока – анализ тока и мощности, параметры пуска и качество электропитания.

Для обмоток возбуждения электродвигателей постоянного тока выполняется контроль мощности постоянного тока и параметров пуска на постоянном токе. Раздел анализа тока технологии EMAX включает в себя измерение тока в трех фазах схемы электродвигателя переменного тока. При этом выполняются следующие испытания электродвигателей переменного тока, работающих при рекомендованной нагрузке в установившемся состоянии, которая более 70% от полной нагрузки.

• Оценка состояния ротора – Rotor EvaluationОценка состояния ротора выполняется для идентификации повреждений стержней ротора до появления вторичного разрушения обмоток статора или подшипников.
• ЭксцентриситетЭто испытание выполняется для определения эксцентриситета до повреждения ротора, статора и подшипников электродвигателя.
• Параметры пускаЭто испытание выполняется для контроля пускового тока и характеристических параметров запуска электродвигателя, обеспечивая раннее предупреждение о снижении характеристик электродвигателя и анализ процесса.

Анализ качества питания технологии EMAX включает в себя измерение напряжения и тока в трех фазах цепи электродвигателя переменного тока и обеспечивает получение следующей информации:

• Сигналы напряжения, тока и мощности в зависимости от времени ис-пользуются для определения соотношения между напряжением и током для проверки правильности последовательности чередования фаз и определения качества подводимого питания.
• Графики сигналов напряжения, ток и мощности, обработанных с использованием быстрого преобразования Фурье, используются для детектирования аномальных амплитуд различных известных неблагоприятных частот.
• Гармоники напряжения, тока и мощности используются для определения качества входного сигнала.
• Страница результатов с множеством параметров используется для документирования и определения трендов показаний, полученных в течение каждого испытания.

Demod test для электродвигателей переменного тока позволяет отфильтровать несущую частоту 60 Гц и обнаружить скрытые сигналы, отражающие изменения нагрузки. Затем эти изменения нагрузки могут быть проанализированы. Drive Input test (качество электропитания на входе в силовой преобразователь привода) для якорей электродвигателей постоянного тока выполняется на входе силового преобразователя для анализа "здоровья" обоих, как силового преобразователя, так и электродвигателя.

Виды испытаний:

• Спектральный анализ токов.
• Высокочастотный анализэксцентриситета.
• Определение параметров пускатрехфазных машин.
• Межфазное напряжение(среднеквадратическая величина).
• Напряжение фаза-нейтраль(среднеквадратическая величина).
• Дисбаланс по напряжению.
• Коэффициент амплитуды.
• Суммарный коэффициент гармоник (THD).
• % от полной нагрузки, амперы.
• Средний ток(среднеквадратическая величина).
• Ток фазы(среднеквадратическая величина).
• Импеданс фазы.
• Дисбаланс по импедансу.
• Мощность (кВт, кВА, кВАр).
• Коэффициент мощности.
• К.п.д.
• Анализ энергозатрат.
• Выходная мощность.
• Испытания двигателей переменного /постоянного тока.
• Момент.
