Датчик температуры FISO Nortech TPT-62

Оптоволоконный датчик температуры для установки в маслонаполненных трансформаторах

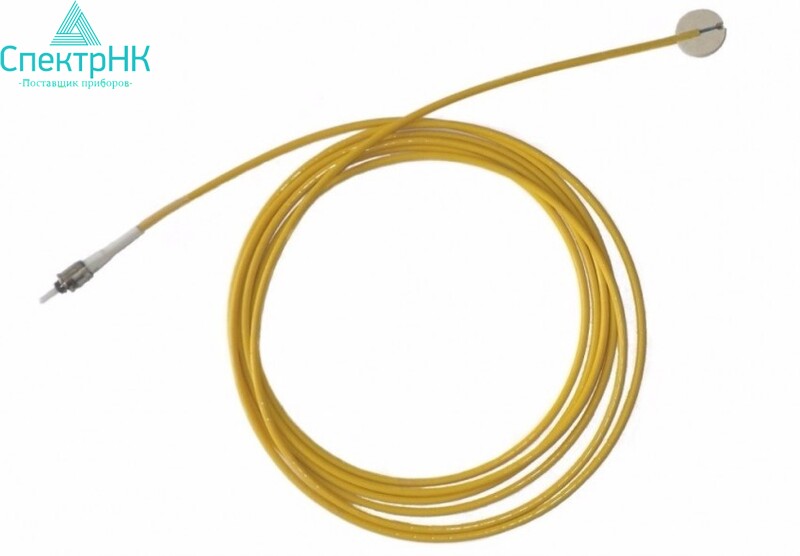

Оптоволоконный датчик температуры TPT-62 компании FISO специально предназначен для работы в тяжелых условиях и постоянной установки в маслонаполненных трансформаторах.

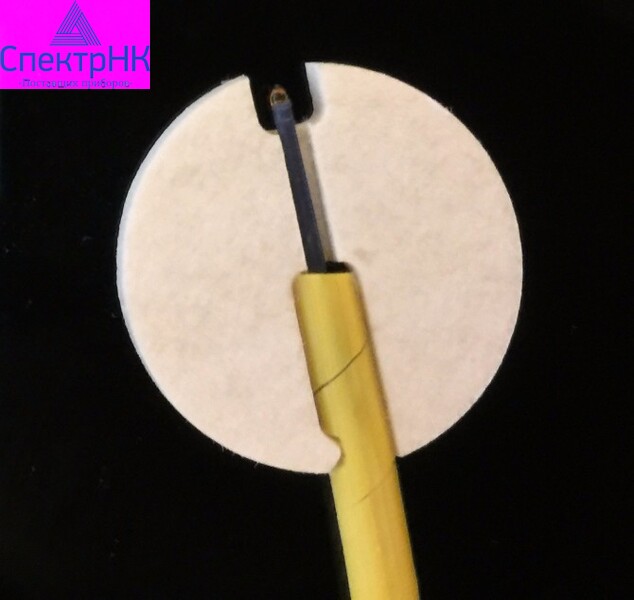

Установочный диск – проставка EasyDisk, поставляемый без дополнительных затрат, позволяет быстро и надежно смонтировать датчик без любого клейкого материала. Он обеспечивает оптимальное позиционирование датчика на проводнике для выполнения точных и надежных измерений температуры.

EasyDisk обеспечивает наилучшую защиту во всех режимах работы трансформатора, включая сжатие обмоток.

Nomex EasyDisk также блокирует спиральное скручивание оболочки из ПТФЭ (политетрафторэтилен), облегчая прокладку оптического кабеля.

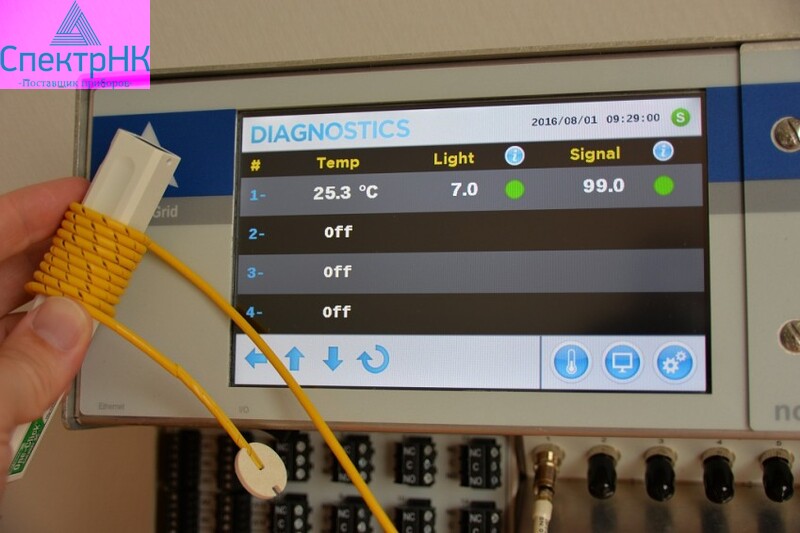

Двойная маслопроницаемая оболочка из ПТФЭ с поперечными щелями датчика TPT-62 разработана с учетом возможных нагрузок при монтаже, жестких условий испытаний, например, присутствие паров керосина, нагрева и вибрации во время всего срока службы трансформатора. Датчик TPT-62 может использоваться со всеми мониторами Nortech 62.5 µм (Sentiel II, EasyGrid, EasyGrid LT). Ни преобразователь сигналов, ни датчик TPT не требуют калибровки в течение всего срока эксплуатации трансформатора.

Основные характеристики

• Прочная конструкция.
• Диапазон температур от -40 °C до 225 °C.
• Проставка Nomexä EasyDisk (заявка на патент).
• Прямой контакт.
• Устойчивость к радиочастотным / электромагнитным помехам.
• Высокая величина диэлектрической проницаемости.
• Не требуется калибровка.

Области применения

• Горячие зоны обмоток и магнитопроводов силовых трансформаторов.
• Температура масла в верхней и нижней части силовых трансформаторов.
• Все типы трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
• Реакторы, генераторы, коммутационная аппаратура.
• РПН.
