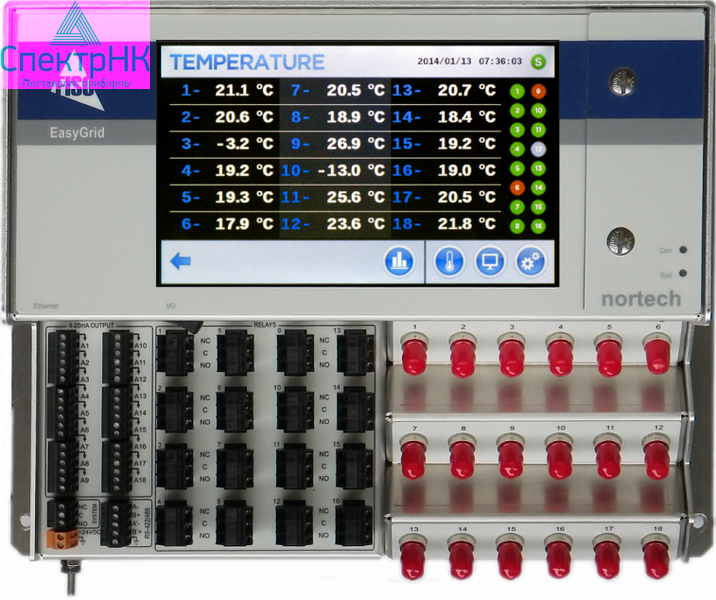

Оптоволоконный монитор FISO Nortech EasyGrid

Многоканальный оптоволоконный монитор для контроля состояния трансформаторов

Nortech EasyGrid – это прекрасное дополнение к вашей интеллектуальной сети электропередачи (Smart Grid). Блок преобразования оптических сигналов предназначен для прямого и точного контроля температуры в реальном масштабе времени с целью управления и максимизации к.п.д. трансформаторов.

EasyGrid обеспечивает получение критически важной информации об уровне теплового напряжения и управлении сроком эксплуатации любого трансформатора или реактора. Экономически эффективное устройство EasyGrid соответствует самым высоким требованиям – от трансформаторов сверхвысокого / ультравысокого напряжения, высоковольтной передачи постоянного тока и до распределительных трансформаторов. Большой 7 дюймовый (800 x 480) цветной ЖК-дисплей с сенсорным экраном позволяет контролировать и конфигурировать до 18 каналов и 16 программируемых реле Form-C. Графический интерфейс пользователя обеспечивает легкую настройку по требованиям пользователя. Программа Nortech Client позволяет выполнять полное конфигурирование и текущий контроль состояния вашей системы, а также просмотр записанной информации обо всех данных в реальном масштабе времени на вашем ПК без остановки сбора данных или перегрузки любого файла.

Более 20 лет компания FISO является лидером в оптоволоконной технологии белого света. EasyGrid реализует зависимый от температуры сдвиг запрещенной зоны кристалла GaAs для обеспечения быстрого и точного измерения. Система, основанная на этой технологии, не имеет дрейфа, не требует никакой перекалибровки, а функция автокорректировки монитора Auto-Correct непрерывно компенсирует внутренние температурные эффекты. Кроме того, запись данных о внутренней температуре монитора позволяет отслеживать состояние вашего оборудования при экстремальных окружающих условиях.

Основные характеристики

• Контроль температуры в реальном времени.
• От 4 до 18 каналов, 1 аналоговый выход/канал.
• Большой 7 дюймовый (800 x 480) цветной ЖК-дисплей с сенсорным экраном.
• 0, 8 или 16 программируемых реле Form-C.
• Память данных 4Гб
• Modbus, Modbus TCP-IP*, IEC 61850*, IEC 60870-5-104*, DNP3.0*.
• Калибровка не требуется.
• Простая коммутация на передней панели.
• Источник света со сроком службы, равном времени эксплуатации трансформатора.
• Автодиагностика и автокоррекция.
• Прочная конструкция, 5 лет гарантии.

Области применения

• Горячие зоны обмоток и магнитопроводов силовых трансформаторов.
• Температура масла в верхней и нижней части силовых трансформаторов.
• Все типы трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
• Реакторы, генераторы, коммутационная аппаратура.
• РПН.
