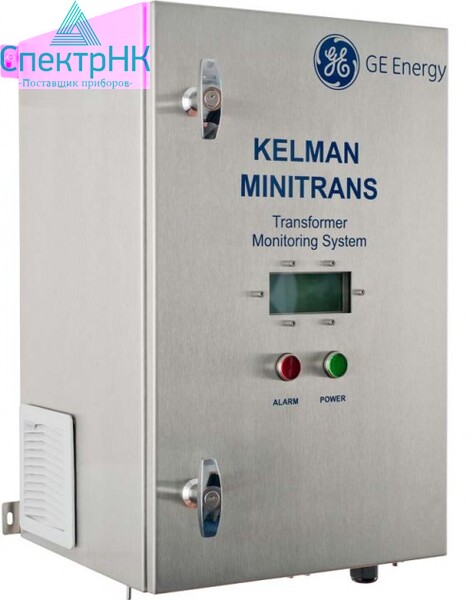

Система мониторинга GE Kelman MINITRANS

Система мониторинга состояния силовых трансформаторов

Сведения о состоянии трансформаторов очень важны для всех операторов электрических сетей, а наблюдению за трансформаторами в режиме реального времени уделяется все больше внимания в успешных программах управления ресурсами. Информация, получаемая в результате оперативного анализа растворенных газов, позволяет максимально эффективно эксплуатировать ценные ресурсы и не допустить дорогостоящих простоев из-за неисправностей.

Анализ растворенных газов (DGA) и измерение содержания влаги в трансформаторном масле системы газовой защиты считаются ключевыми методами оценки состояния любого из баков трансформатора. В то время как традиционно наблюдение осуществляется в лабораторных условиях, MINITRANS позволяет проводить частичный раздельный анализ растворенных газов и следить за содержанием влаги в режиме реального времени.

Основные преимущества

• Экономически эффективный анализ растворенных газов в режиме реального времени
• Дистанционный контроль состояния трансформатора
• Раздельное измерение содержания основных газов, образование которых связано с разрушением целлюлозы из-за искрения и общих неисправностей
• Возможность обнаружения отказов на ранней стадии
• Изучив результаты анализа можно выделить наиболее характерные типы неисправностей
• Безопасная оптимизация нагрузки и выходного напряжения трансформатора
• Возможность выстраивания стратегии профилактического обслуживания, основываясь на состоянии ресурсов
• Поставляется с переменным током или переменным/постоянным током

Области применения

Анализ растворённых газов как правило сводился к проводимому с большими интервалами лабораторному анализу, составлявшего часть стратегии календарного технического обслуживания. По всему миру наблюдается старение парка эксплуатируемых трансформаторов. В то же время все чаще новые трансформаторы выходят из строя на ранних стадиях эксплуатации (по сравнению с предыдущими годами). Это также означает, что из-за вероятности ускоренного старения, незапланированных простоев и серьезных неисправностей, случающихся между запланированными проверками все больше владельцев оборудования переходят на систему анализа растворенных газов в режиме реального времени, лучше отвечающую требованиям стратегии технического обслуживания по состоянию и профилактического обслуживания.

Оборудование MINITRANS облегчает переход на раздельный анализ растворенных газов и систему наблюдения в режиме реального времени за содержанием влаги в системе газовой защиты трансформаторов и другого электрического оборудования, где используется масляная изоляция. По отдельности измеряется содержание 3 основных газов: водорода, окиси углерода и ацетилена, а также осуществляется наблюдение за содержанием влаги.

Благодаря тесной интеграции мощного программного комплекса GE Perception и/или собственного ПО пользователя с системами SCADA и системами хранения статистических данных MINITRANS даёт возможность следить за появлением повреждений, постепенным разрушением бумажной изоляции и искрением, тем самым позволяя отслеживать процессы газообразования в масле. Хотя в силу разумной стоимости, которая способствует масштабному использованию средств наблюдения, MINITRANS может использоваться для наблюдения за трансформаторами любого размера, наиболее широко это оборудование применяется для охвата средствами анализа DGA в режиме реального времени не только наиболее типичных объектов анализа (трансформаторы большого размера, трансформаторы, имеющие критически важное значение для работы системы в целом или поврежденные трансформаторы).

Это помогает владельцам ресурсов внедрять анализ DGA в режиме реального времени для большей части своего парка оборудования с целью увеличения срока службы, предотвращения неожиданных отказов оборудования, а также для использования графика обслуживания по состоянию и ведения профилактического обслуживания.

• Вспомогательные трансформаторы энергоблоков гарантированного питания (GSU);
• Переключатели ответвлений обмоток трансформатора под нагрузкой;
• Трансформаторы для линий электропередачи;
• Трансформаторы для распределительных сетей.

MINITRANS использует фотоакустическую спектроскопию для получения точнейших результатов. Дискретный отбор проб без усреднения результатов даёт точную картину состояния трансформатора в любой момент времени.

PERCEPTION - программное обеспечение для управления парком трансформаторов и оценки рисков

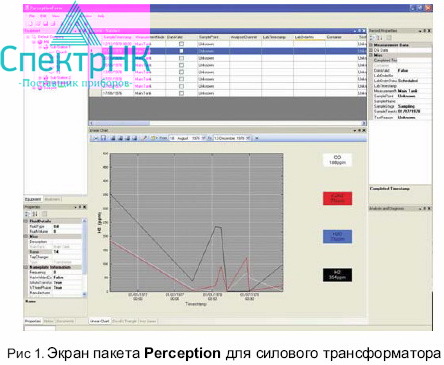

Программное обеспечение для ПК позволяет не только критически оценить состояние отдельных трансформаторов, но и оценить риски для всего парка. ПО Perception позволяет выявлять тенденции происходящих процессов, выполнять диагностику состояния, создавать пользовательские отчеты, выводить визуализированную информацию о парке оборудования на информационную панель, выводить и визуализировать сообщения тревожной сигнализации. Построенные на стандартизованной логике алгоритмы ранжирования парка оборудования Perception позволяют получить упрощенный но емкий обзор состояния вашего парка трансформаторов и рисков. Настраиваемые средства импорта и экспорта расширяют возможности взаимодействия Perception с другим программным обеспечением, а оповещение по электронной почте позволяет передать наиболее важные данные ответственным лицам в случае изменения состояния трансформатора.

Выявить повреждение трансформатора на самой ранней стадии

MINITRANS использует фотоаустическую спектроскопию для получения точнейших результатов. Дискретый отбор проб без усреднения результатов даёт точную картину состояния трансформатора в любой момент времени.

• Надежное выделение газа из масла – не используются мембраны
• Отбор проб каждый час – анализ в реальном времени
• Широкий набор интерфейсов и возможностей сигнализации
• Простая установка на объекте
• Не нужны расходные материалы
• Минимальные требования к обслуживанию

Технические особенности и принцип работы

• Для получения достоверных результатов используется оптоакустическая спектроскопия (PAS). Проверку эксплуатацией прошли свыше 8,000 систем Kelman PAS, используемые в более чем девяноста странах по всему миру;
• Измеряется содержание трех основных газов и влаги;
• Встроенный процессор и внутренняя память, позволяющая хранить до 10,000 отчетов, что соответствует более чем восьмилетнему объему данных, собранных с заданной по умолчанию частотой отбора проб;
• Энергонезависимая память позволяет предотвратить потерю данных;
• Раздельный отбор проб позволяет быстрее реагировать на повышение содержания газа. Никаких усредненных результатов DGA.

Встраиваемое решение

• Основной элемент встраиваемой системы GE для наблюдения за трансформаторами компании;
• Работает в качестве автономного средства наблюдения за DGA или может комбинироваться с модулями контроля проходных изоляторов и моделирования трансформатора;
• Встраиваемые средства контроля нагрузки позволяют анализировать зависимость результатов DGA от нагрузки трансформатора;
• Управление и настройка может выполняться с помощью разработанного компанией GE программного комплекса PerceptionTM, представляющего собой многофункциональный одноплатформенный комплекс управления ресурсами, обеспечивающий подробное графическое отображение происходящих процессов и проведение диагностического анализа результатов.

Передовая технология

• Три основных, приводящих к неисправностям газа, а также наблюдение за содержанием влаги;
• Автоматизированная откачка газа из свободного пространства;
• Современная технология измерения на базе оптоакустической спектроскопии (PAS);
• Не требуется использование газов-носителей или поверочных газов;
• Длительный срок службы при минимальном обслуживании;
• Возможность отбора проб до одного раза в час.

Удобство эксплуатации

• Простота установки: не требуется останавливать работу, что снижает затраты и удобно для пользователей;
• Отсутствие расходных материалов и минимальные требования по обслуживанию снижают эксплуатационные расходы и необходимость проверок на местах;
• Разнообразные варианты прокладки местной и дистанционной связи;
• Гибкий механизм выбора частоты отбора проб, настраиваемый пользователем в соответствии с его нуждами;
• ЖК-дисплей выводит текущую информацию о состоянии объекта.

Настраиваемые сигналы тревоги

• Два блока различимых при солнечном свете светодиодов (красные и желтые) на передней панели;
• Контакты реле с возможностью пользовательской настройки;
• Аварийные сигналы могут быть заданы или изменены на месте или удаленно с помощью ПО Perception;
• Режимы тревожной и аварийной сигнализации могут использоваться для автоматического повышения частоты отбора проб.
