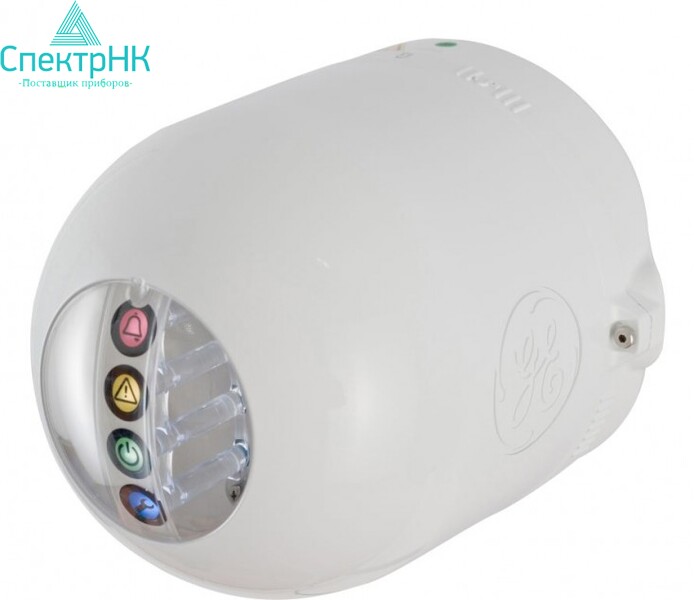

INTELLIX GLA 100

Детектор опасных газов в трансформаторном масле

Перенапряжение системы изоляции трансформатора влечёт за собой неприятные симптомы, образуются газы, растворяющиеся в трансформаторном масле. Вредные газы и влага в масле становятся причиной поломок силовых трансформаторов. Анализ растворенных в масле газов (DGA) считается лучшим показателем развивающихся КЗ. Устройство Intellix GLA 100 представляет собой небольшой «сигнализатор уровня газа» с интуитивным интерфейсом, использующий ту же апробированную технологию, которая применяется в более дорогих контроллерах DGA. Оно обеспечивает экономически выгодное решение для предупреждающих сигналов в трансформаторах, разработанное специально для контроля маломощных и недорогих трансформаторов, которые в обычных ситуациях не подлежат контролю.

Прибор имеет 100 % чувствительность к водороду и приблизительно 15 % к окиси углерода. GLA 100 также является дешевым решением для таких типичных вариантов применения, как вакуумный маслонаполненный переключатель ответвлений под нагрузкой, большие распределительные трансформаторы, маломощные трансформаторы, маслонаполненные кабели в трубопроводе, а также маслонаполненные измерительные трансформаторы (трансформаторы тока и трансформаторы напряжения). GLA 100 снабжен специальным приложение, разработанным на платформе Android. Приложение позволяет быстро получить данные о содержании газов H2 и СO с датчика в ppm.

Основные преимущества

• Апробированная технология при стандартной цене в базовой комплектации
• Непрерывное измерение уровня опасных газов в трансформаторе и их скорости изменения
• Прост в монтаже, конфигурации и использовании
• Встроенный порт ручного отбора проб

Области применения

Мощные трансформаторы производства и передачи электроэнергии, как правило, оснащены полноценными системами контроля нескольких газов, способных проводить диагностику в реальном времени. По мере уменьшения мощности уменьшается и число контролируемых трансформаторов, а вместе с ними и растворенных в них газов.

Intellix GLA 100 позволяет провести значительный и при этом недорогой контроль более 300 000 мощных трансформаторов в любом месте, которые не входят в систему контроля*. Устройство предлагает решение по контролю за важными, менее мощными и недорогими трансформаторами, предназначенными не для защиты объектов, а для следующих целей:

• Дозирование для регулярных визитов на площадку для регламентного отбора проб вручную для анализа DGA.
• Получение предупреждения о том, что состояние трансформатора нестабильно, чтобы можно было запланировать его замену.
• Избежание затратной по финансовым и временным ресурсам срочной замены трансформатора при его неисправности.
• Устранение неудобств с коммерческими/промышленными заказчиками Intellix GLA 100 идеально подходит для небольших силовых трансформаторов и более крупных распределительных трансформаторов, устанавливаемых на бетонной плите. Также его можно использовать в маслонаполненных измерительных трансформаторах (ТТ и ТН), маслонаполненных кабелях с жилами без наполнителя и маслонаполненных устройствах РПН вакуумного типа.

Intellix GLA 100 идеально подходит для небольших силовых трансформаторов и более крупных распределительных трансформаторов, устанавливаемых на бетонной плите. Его можно использовать в маслонаполненных измерительных трансформаторах (ТТ и ТН), маслонаполненных кабелях с жилами без наполнителя и маслонаполненных устройствах РПН вакуумного типа.

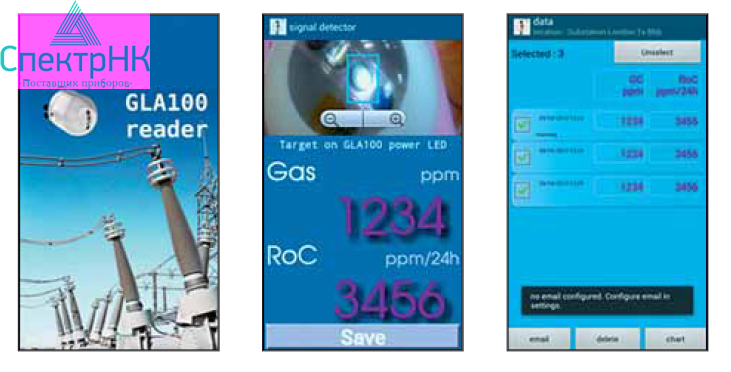

Приложение-счетчик GLA 100

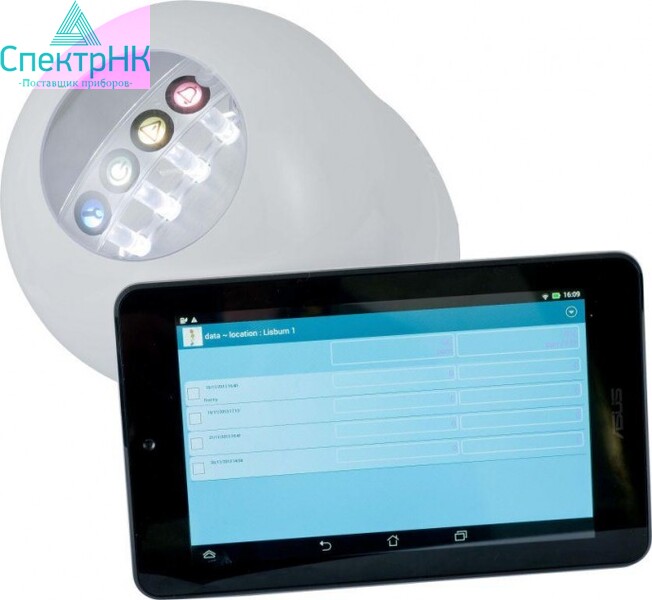

Для пользователей планшетов и смартфонов на платформе Android было разработано приложение для сопряжения с устройством Intellix GLA 100. Это позволяет им получать и считывать показания по содержанию и скорости изменения опасных газов в сутки.

Приложение может не только считывать значения, но и хранить их и вести историю уровней содержания газов и их RoC на каждом объекте. Также можно составить график с кривой изменений.
